Gebogene Magnetschiene 48V Ø1200 mm schwarz 22102 Zambelis

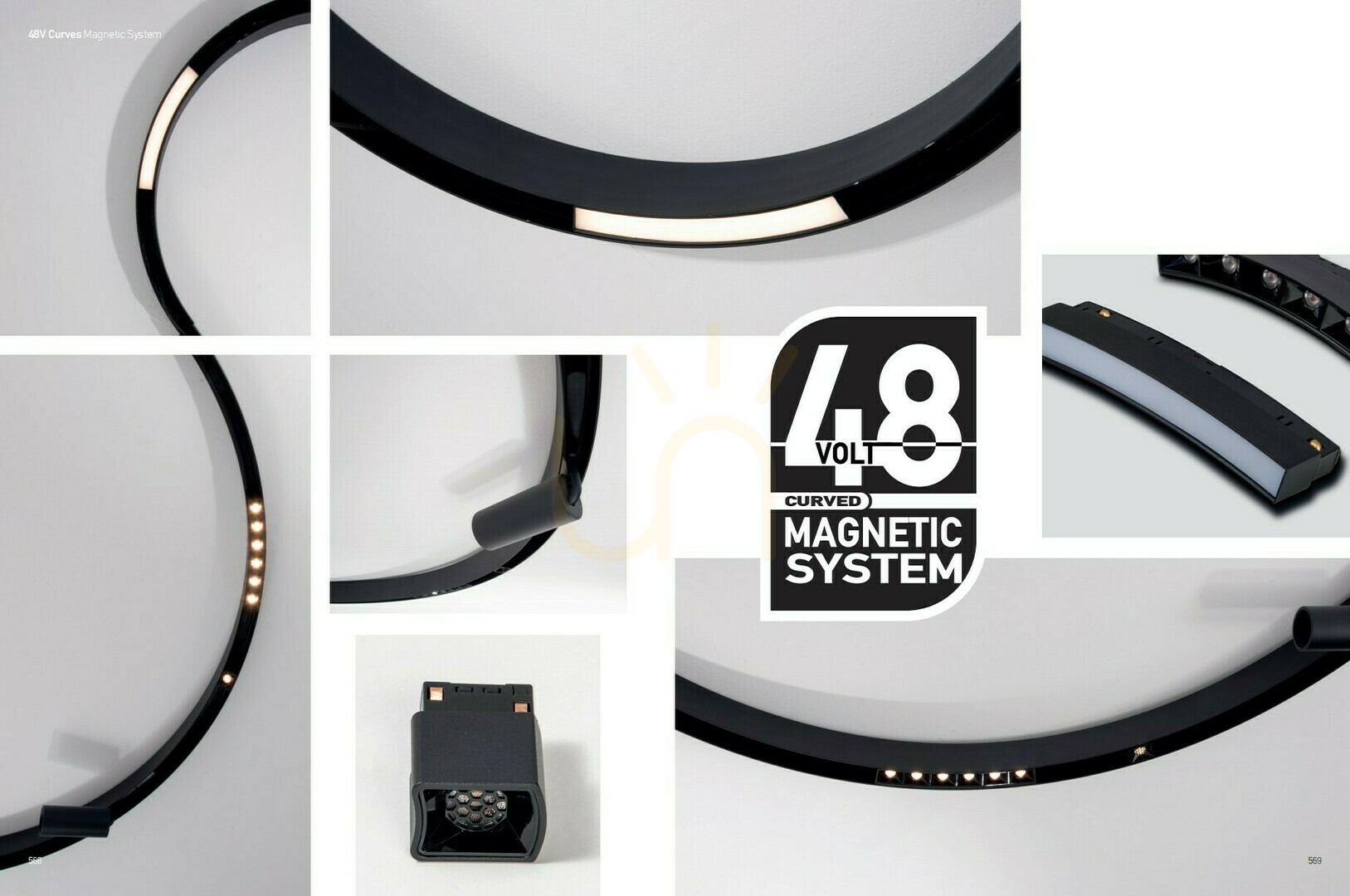

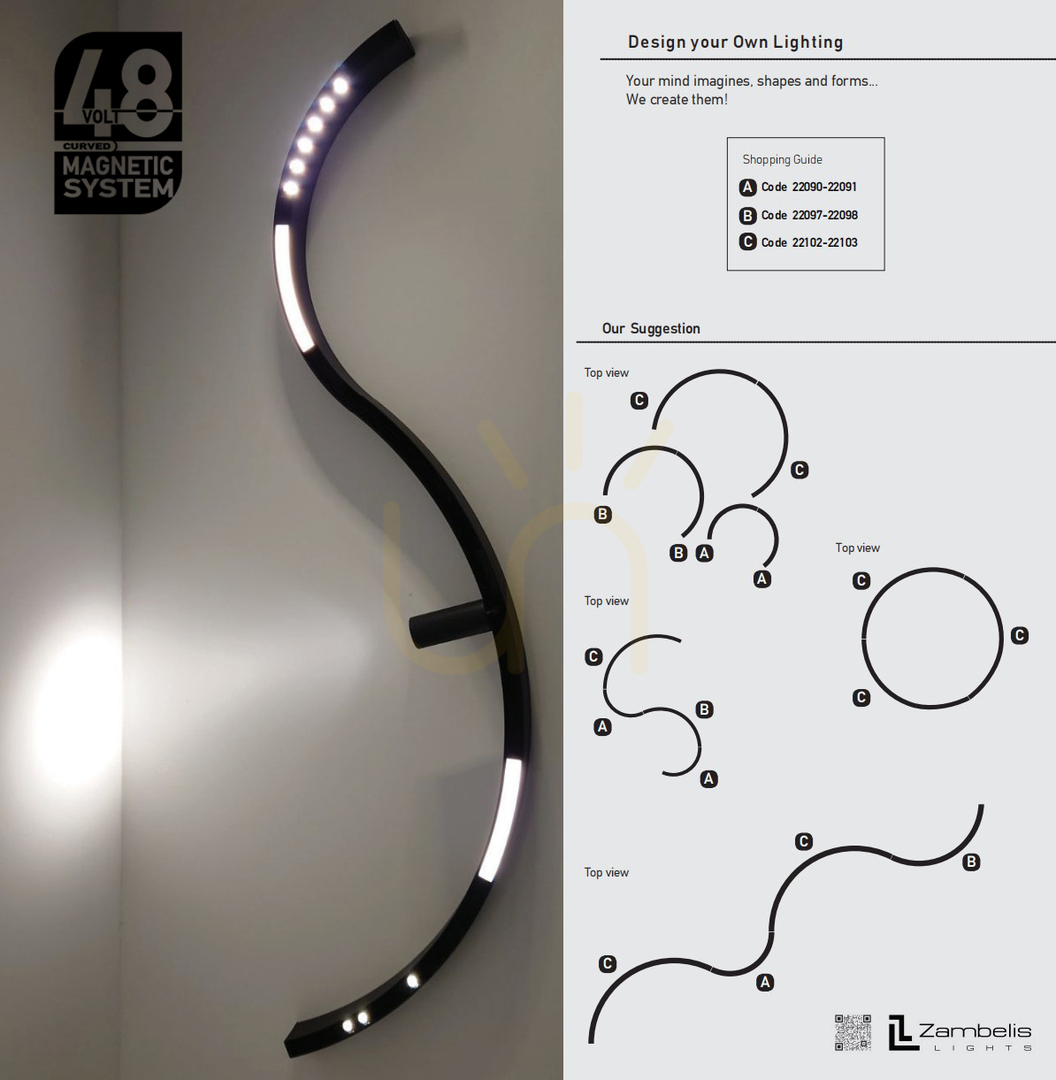

22102 ist ein gebogenes Teilstück einer 48-V-Magnetschiene aus dem Zambelis-System 48V Circles – Curved Magnetic System. Das Segment umfasst 120° eines Kreises mit 1200 mm Durchmesser, drei davon schließen sich also zum vollen Ring; zwei ergeben ein C, und in Kombination mit anderen Durchmessern entstehen Wellen und S-Linien. Das Profil ist 28 mm breit und 56 mm hoch, der magnetische Kanal für die Leuchten misst 23 mm.

Nur die Schiene – ohne Leuchten, ohne Treiber

Dies ist ein Konstruktionsteil eines Systems, keine Leuchte. Geliefert wird ausschließlich das gebogene Aluminiumprofil in sandigem Schwarz: keine Lichtmodule, kein Treiber, keine Anschlussleitung. Die Betriebsspannung beträgt 48 V Schutzkleinspannung, es wird also ein separates Netzteil 220–240 V auf 48 V benötigt – entweder die lineare Pendelbasis mit integriertem Treiber (100 W oder 200 W) oder ein Ferntreiber mit 60, 100 oder 150 W in der Decke. Eingespeist wird über einen Kunststoff-Feeder mit 300-mm- oder 2000-mm-Kabel.

Aufbau- oder Pendelmontage

Die Schiene lässt sich direkt an die Decke schrauben oder abhängen. Für die abgependelte Variante ist das Set 22121 nötig – zwei längenverstellbare 2-m-Seile –, das der Hersteller separat anbietet. Benachbarte Bögen werden mit dem mechanischen Verbinder 22097-C gekoppelt, offene Enden mit den Kappen 22097-E verschlossen. Die Schutzart IP20 bestimmt die gesamte Konstruktion für trockene Innenräume.

Wozu eine gebogene Magnetschiene

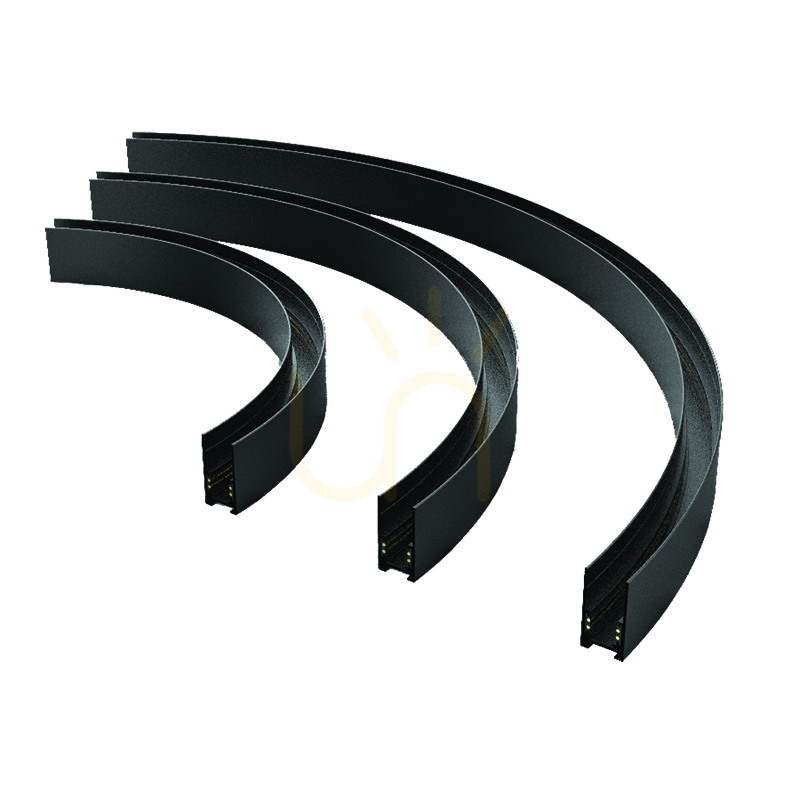

Der Magnetkanal erlaubt es, eine Leuchte an beliebiger Stelle einzusetzen und später ohne Werkzeug und ohne Demontage zu verschieben – genau das ist der Sinn des Systems. Auf einem Bogen können gerichtete Strahler und diffuse Linearmodule gleichzeitig sitzen, und die Anordnung ändert sich mit dem Raum. Ø 1200 mm ist der größte der drei Radien; die kleineren Bögen sind 22097 (Ø 900 mm) und 22090 (Ø 600 mm), das Trimless-Pendant heißt 22103.

Technische Daten

• Herstellercode: 22102
• Typ: gebogenes 48-V-Magnetschienensegment, 120° Bogen
• Kreisdurchmesser 1200 mm (Radius 600 mm), Bogenlänge 1252,5 mm
• Profil: Breite 28 mm, Höhe 56 mm, Magnetkanal 23 mm
• Betriebsspannung 48 V (Treiber nicht enthalten)
• Material Aluminium, Finish Sandy Black
• Montage: Aufbau oder Pendel (Abhängeset 22121, separat erhältlich)
• IP20, für Innenräume
• Systemzubehör: Feeder 22095 / 22120, Bogenverbinder 22097-C, Endkappen 22097-E
• Bruttogewicht 1,55 kg, Verpackung 110 × 40 × 16 cm
• Garantie 5 Jahre
