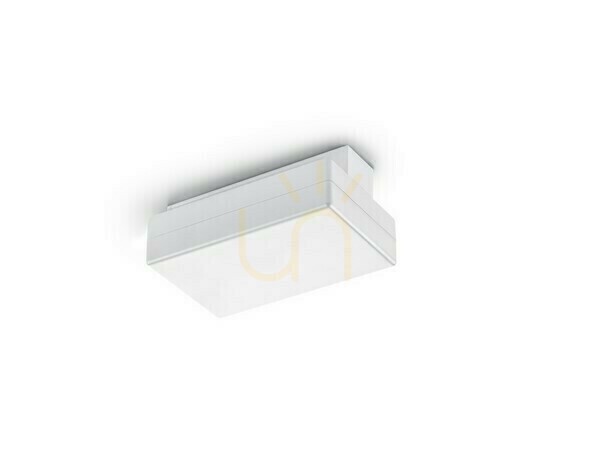

Einspeisung mit elektronischem Phasenwechsler Trio DUOLINE 701131, weiß matt

Trio DUOLINE 701131 ist eine Einspeisung mit elektronischem Phasenwechsler für das DUOline 2-Phasen-Schienensystem. Das rechteckige Kunststoffgehäuse ist weiß matt ausgeführt. Es handelt sich weder um einen Strahler noch um ein vollständiges Beleuchtungsset: Das Bauteil verbindet die Elektroinstallation mit der Schiene und ermöglicht die Steuerung zweier Leuchtengruppen.

Zwei Gruppen über eine dreiadrige Zuleitung

Der elektronische Phasenwechsler ermöglicht zwei Beleuchtungsgruppen auch bei einer dreiadrigen Stromleitung. Durch wiederholtes Betätigen eines Wandschalters oder Dimmers lassen sich die Gruppen einzeln oder gemeinsam auswählen. Das ist bei einer Schienenplanung relevant, wenn nicht alle Leuchten gleichzeitig betrieben werden sollen. Die Einspeisung selbst bestimmt weder Lichtfarbe noch Helligkeit oder Abstrahlrichtung; dafür sind die angeschlossenen Leuchten maßgeblich.

Die Dimmbarkeit muss zusammen mit den gewählten Leuchten und der Steuerung geprüft werden. Ein Phasenwechsler macht eine nicht dimmbare Leuchte nicht automatisch dimmbar. Achten Sie bei der Zusammenstellung auf die DUOline-Systembezeichnung der Schienen und weiteren Komponenten. Eine ähnliche Bauform anderer Schienensysteme ist kein Nachweis ihrer Kompatibilität.

Belastungsgrenze und Einspeiseposition

Das Bauteil kann als Mittel- oder Endeinspeisung verwendet werden. Die maximale Belastung beträgt 200 W je Phase. Diese Angabe beschreibt die zulässige angeschlossene Last und nicht die Lichtleistung eines eingebauten Leuchtmittels. Prüfen Sie deshalb die Belastung beider Gruppen getrennt. Die Betriebsspannung beträgt 230 V bei 50 Hz; die Einspeisung ist kein Netzteil zur Versorgung einer Niedervolt-LED-Anlage.

Zur Verbindung mit der Schiene werden zusätzliche DUOline-Verbinder benötigt: einer für die Endeinspeisung und zwei für die Mitteleinspeisung. Berücksichtigen Sie diese bei der Zusammenstellung; die Einspeisung allein ist kein vollständiges System. Bei der Auswahl der Verbindungen ist die durchgehende Führung des Schutzleiters nach Herstelleranleitung zu beachten.

Gehäusemaße und fachgerechte Installation

Mit 9,5 cm Breite, 5,1 cm Höhe und 13,5 cm Tiefe benötigt das Gehäuse einen entsprechend bemessenen Platz am vorgesehenen Stromanschluss. Vergleichen Sie diese Maße mit der geplanten Schienenführung, bevor Sie die Position festlegen. Der Hersteller nennt Wand- und Deckenmontage. Die schlichte Form ist eine technische Systemkomponente und kein dekorativer Leuchtenschirm; die mattweiße Oberfläche passt zu weißen DUOline-Teilen. Die Installation des Systems muss nach Herstelleranleitung durch eine qualifizierte Elektrofachkraft erfolgen.
