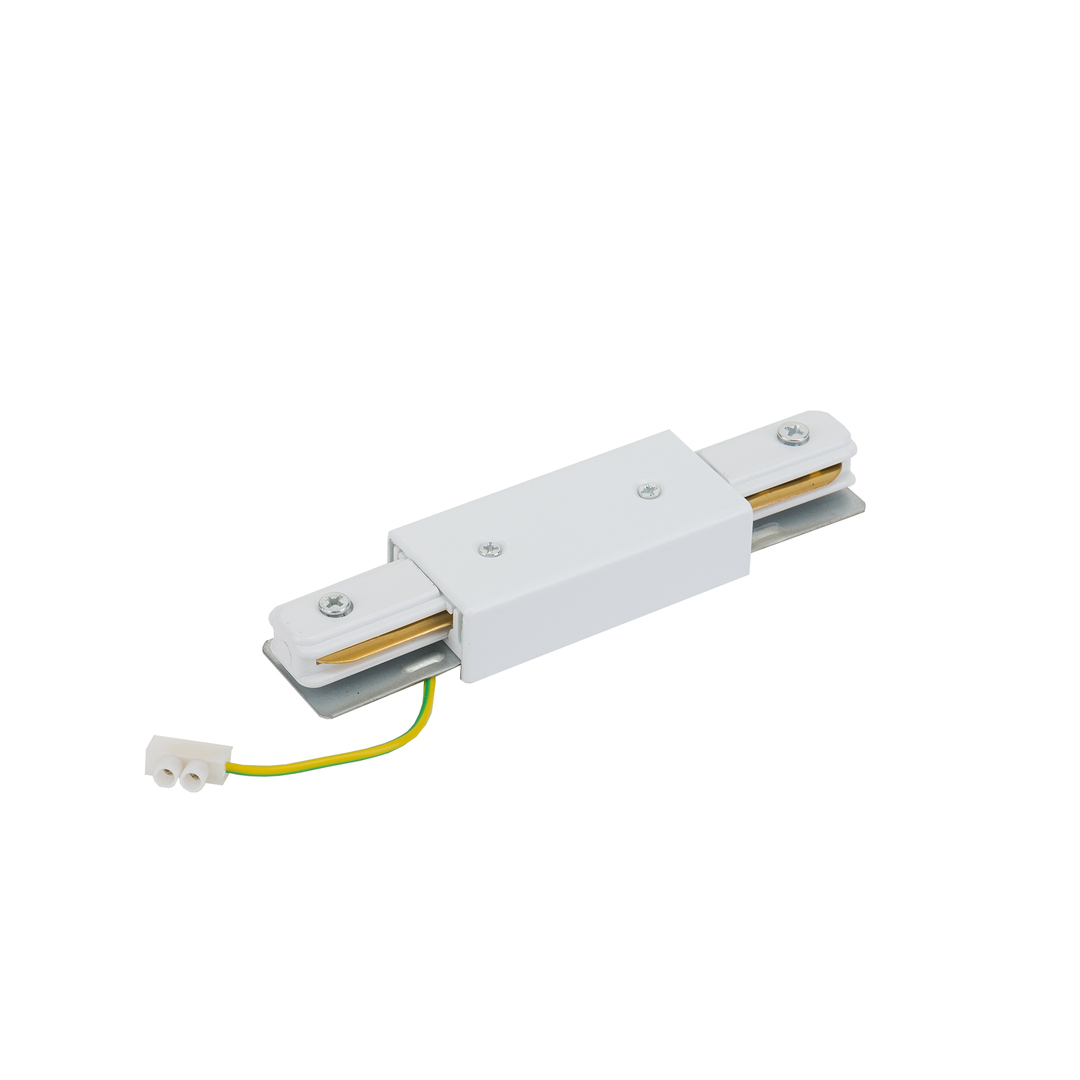

Der PROFILE POWER STRAIGHT CONNECTOR ist ein Längsverbinder für die einphasige Aufbau-Stromschiene PROFILE. Er verbindet zwei Schienenabschnitte in einer Linie und führt den Stromkreis über die Stoßstelle weiter, sodass beide Abschnitte als ein Zug arbeiten. Das Gehäuse besteht aus weißem PC-Kunststoff, entlang der Verbindung läuft eine versteifende Stahlplatte.
Zu welchem System er gehört
Der Hersteller sieht diesen Verbinder ausschließlich für die einphasige Schiene des PROFILE-Systems vor und nennt keine Kompatibilität mit einem anderen System. Für dreiphasige Schienen und für Schienen anderer Hersteller ist er also nicht zu wählen.
Das Wort POWER sagt hier nur, dass der Verbinder Strom zwischen den Abschnitten führt. Es ist kein Netzteil und keine Anschlussdose - der Hersteller beschreibt den Packungsinhalt als Schienenverbinder.
Wie viel Platz er an der Stoßstelle einnimmt
Der Hersteller gibt an, dass 3,4 cm der Verbinderlänge in der Schiene verschwinden und 7,3 cm des Gehäuses zwischen den Abschnitten sichtbar bleiben. Das ganze Teil misst 14 cm. Diese 7,3 cm sind der Abschnitt, auf dem sich kein Strahler setzen lässt, was bei der Aufteilung der Lichtpunkte einzurechnen ist.
Versorgung, Erdung und Einsatzbedingungen

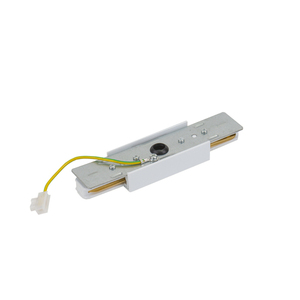

Das Datenblatt nennt eine Versorgung von 220-230 V bei 50/60 Hz und Schutzklasse I, also eine Installation mit Schutzleiter. Aus dem Verbinder führt eine kurze grüngelbe Litze mit zweipoligem Stecker heraus - ein Element des Schutzkreises, auf den Herstellerfotos zu sehen.
Schutzart IP20 und die angegebene Bestimmung für Innenräume begrenzen die Montage auf trockene Räume. Der Verbinder ist 3,5 cm breit und wiegt 0,095 kg; im Karton von 11 x 3,5 x 2 cm liegt nur der Verbinder, ohne Schrauben und ohne Schienenstücke.
