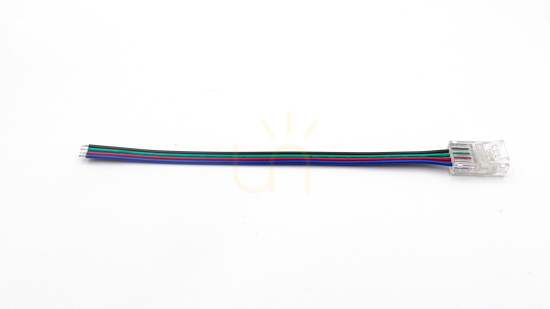

Der LED Labs PRO B 24-0000-46 ist ein einseitiger Verbinder mit Kabel für 10 mm breite RGB/CCT-LED-Streifen. Vier Kontakte und ein bereits angeschlossenes, 15 cm langes Kabel kennzeichnen diese Variante. Das transparente Gehäuse besteht aus Polycarbonat, die leitenden Elemente aus Kupfer.
Streifenbreite und Platzbedarf prüfen
Die Ausführung dient als Übergang vom LED-Streifen zum Kabel, nicht als direkte Verbindung zweier Streifenenden. Vergleichen Sie vor der Auswahl die Streifenbreite von 10 mm und die Anordnung der vier Kontakte. Die Herstellerbezeichnung RGB/CCT steht hier nicht für die sechspolige RGB+CCT-Ausführung.
Das Gehäuse misst 22 × 14 × 7 mm. Diese Maße beschreiben den Verbinder und sind von der Breite des passenden LED-Streifens zu unterscheiden. Prüfen Sie damit den verfügbaren Platz an der Verbindungsstelle. Das Kabel enthält vier Adern mit jeweils 0,3 mm² Querschnitt.
Lötfreie Verbindung mit definierten Grenzen
Die Kontaktstifte durchdringen die Leiterplatte des Streifens; das Gehäuse wird durch Einrasten geschlossen. Ein Verlöten des Streifenanschlusses ist deshalb nicht erforderlich. Der Hersteller nennt 5, 12 und 24 V DC sowie einen maximalen Strom von 2 A. Neben den Kontakten müssen Spannung und Belastung des jeweiligen Stromkreises passen.
Die Dokumentation erlaubt den Einsatz mit IP20- und IP65-Streifen. Bei IP65 muss die Verbindungsstelle zusätzlich abgedichtet werden, um diese Schutzart zu erhalten. Ein angeschlossener IP65-Streifen macht den Anschluss allein noch nicht dicht.
