LED-Profil LUMINES Typ Talia weiß lackiert 1 m

Das Profil TALIA LUMINES ist ein Aluminium-Oberflächenprofil, architektonisch - für den Einsatz im Bauwesen. Entwickelt für den Aufbau von Beleuchtungssystemen mit zwei LED-Streifen.

Farbvarianten:
- silber eloxiertes Profil,
- weiß lackiertes Profil (RAL9016),
- schwarz lackiertes Profil (RAL9005 matt).

Montageart:
- mit TALIA M1/M2/M3/M4 Montageprofilen.

Zubehör für TALIA LUMINES Aluminiumprofil

GLÄSER (Schirme):
- DOPPELT
* transparent (PMMA),
* mattiert (PMMA),
* mattiert milchig (PMMA),
* mattiert milchig (PMMA),
* schwarz (PMMA).
Wird von oben auf das Profil gepresst.
- Diffusor LUMINES Raster DOUBLE

KAPPEN:
- Aluminium, mit oder ohne Loch in 3 Farbausführungen (weiß, silber, schwarz)

MONTAGEPROFILE:

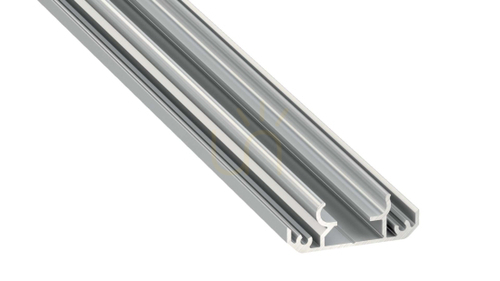

- TALIA M1 Befestigungsprofil,
- TALIA M2 Befestigungsprofil,
- TALIA M3 Befestigungsprofil,

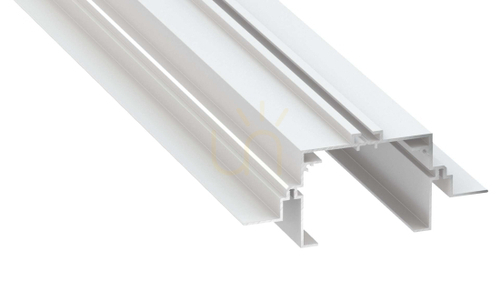

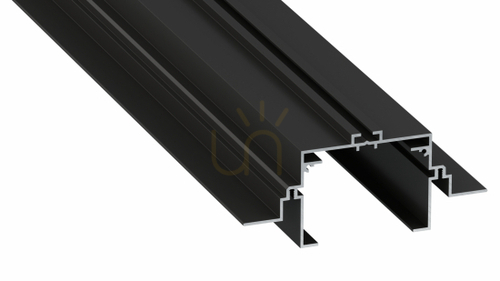

- TALIA M4 Befestigungsprofil

WEITERES ZUBEHÖR:
- gerader Verbinder,
- 90°-Winkelverbinder,
- Kreuz-Winkel-Verbinder,
- 120°-Winkelverbinder,
- Stopfbuchse

Montageprinzip des TALIA-Profils mit DOUBLE-Diffusor unter Verwendung der Befestigungsschraube und des TALIA-M1-Montageprofils.

Das Endergebnis der Montage des TALIA-Profils mit DOUBLE-Diffusor unter Verwendung einer Befestigungsschraube und des TALIA M1-Montageprofils

Prinzip der Montage des TALIA-Profils mit DOUBLE-Diffusor unter Verwendung des Montageprofils TALIA M2 für die Stromzufuhr

Endergebnis der Montage des TALIA-Profils mit DOUBLE-Diffusor unter Verwendung des TALIA M2-Montageprofils für die Stromversorgung

Verbindung der TALIA-Profile mit Hilfe eines geraden Verbinders

Verbindung der TALIA-Profile mit Hilfe eines Winkelverbinders

Schema der Montage der Elemente eines Beleuchtungssystems mit TALIA-Profilen, (1) DOUBLE Shade, (2) LED-Streifen, (3) TALIA + M1 Blindstopfen mit Loch, (3a), TALIA + M1 Blindstopfen ohne Loch, (4) Verschraubung, (5a) TALIA-Verbinder rechts, (5b) TALIA-Verbinder links, (5c) TALIA-Verbinder M1, (6) TALIA-M1-Montageprofil

Prinzip der Montage des TALIA-Profilsystems mit Profilbefestigung und TALIA M1-Montageprofil

Montageanleitung für das TALIA-Profilsystem mit dem TALIA M3-Montageprofil in der Decke unter Verwendung von Montagefedern

Wirkung der Verwendung des TALIA Interprofilverbinders zur Veränderung des Winkels des TALIA Profils bei Verwendung des TALIA M3 Montageprofils mit einem eingeputzten Profilabschnitt

Schema der Montage der Elemente des Beleuchtungssystems in der Decke unter Verwendung des TALIA-Profils, (1) DOUBLE-Diffusor, (2) LED-Streifen, (3) TALIA-Kappe mit Loch, (3a), TALIA-Kappe ohne Loch, (4) TALIA-Interprofil-Verbinder, (5) TALIA M3-Montageprofil, (6) TALIA M3-Kappe mit geradem Abschluss, (6a) TALIA M3-Kappe mit massivem Abschluss, (7) Montagefedern

Anleitung für die Montage des TALIA-Profils mit dem TALIA-M4-Montageprofil in der Decke unter Verwendung des ROSET-Hilfsprofils, des TALIA-Interprofilverbinders und der Befestigungsschrauben

Auswirkung der Verwendung des TALIA-Verbindungsprofils zur Änderung des Winkels des TALIA-Profils bei Verwendung des TALIA-M4-Montageprofils

Schema der Montage der Elemente des Beleuchtungssystems in der Decke unter Verwendung des TALIA-Profils, (1) DOUBLE-Diffusor, (2) LED-Streifen, (3) TALIA-Kappe mit Loch, (3a), TALIA-Kappe ohne Loch, (4) TALIA-Interprofil-Verbinder, (5) ROSET-Hilfsprofil, (6) TALIA-M4-Montageprofil, (7) TALIA-M4-Kappe mit geradem Abschluss, (7a) TALIA-M4-Kappe mit massivem Abschluss
