Lumines axel LED-Profil, roh (unbehandeltes Aluminium), 2,02 m, Aufbau oder abgependelt, 10-1360-20

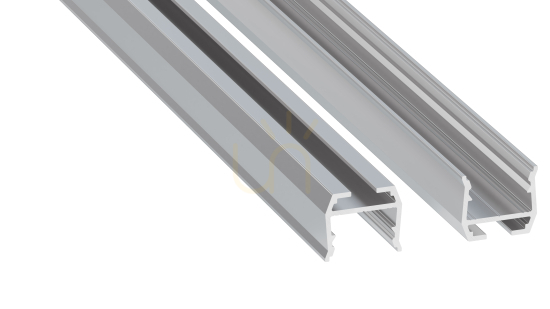

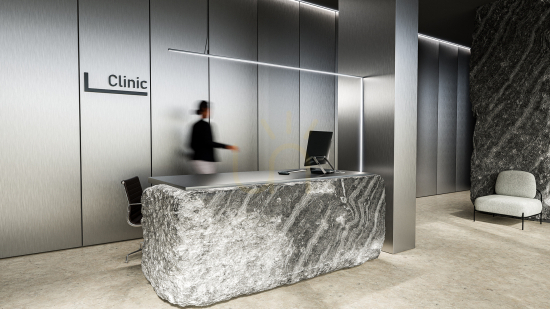

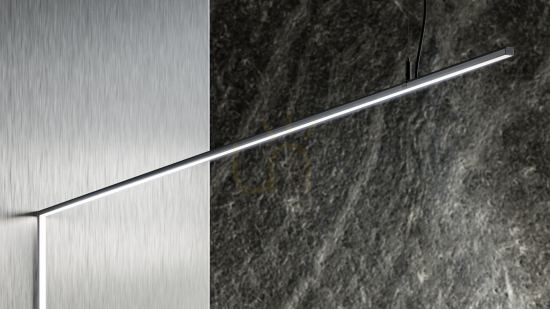

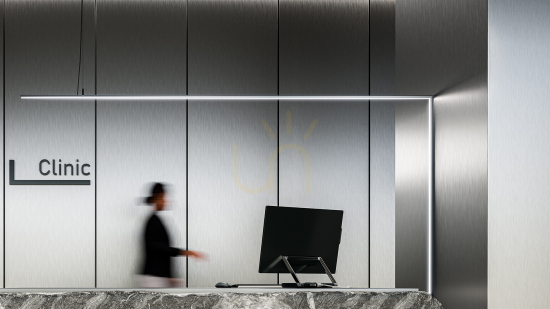

axel ist ein Aluminiumprofil aus der Serie LUMINES Design+ für LED-Bänder im Möbelbau und im Innenausbau — aufgesetzt montiert oder an Seilen abgependelt. Diese Ausführung ist roh: Aluminium ohne Eloxierung und ohne Lack.

Was „roh“ bedeutet

Ein rohes Profil kostet weniger als ein eloxiertes oder lackiertes, weil der Schritt der Oberflächenveredelung entfällt. Das hat zwei Folgen. Erstens lässt es sich passend zu Möbel oder Wand lackieren, was eloxierte Ware ohne Vorbehandlung nicht annimmt. Zweitens hat rohes Aluminium keine Schutzschicht und wird mit der Zeit matt; im Innenraum spielt das keine Rolle, für feuchte Umgebungen ist dieses Profil jedoch nicht gedacht. Wer eine fertige, dauerhafte Oberfläche will, findet dasselbe Profil eloxiert und lackiert.

Maße und Band

Der Querschnitt beträgt 15,8 × 13,8 mm, der Innenkanal ist oben 13,0 mm und am Boden 11,9 mm breit. Der Hersteller lässt LED-Bänder bis 12 mm Breite zu — das deckt praktisch jedes gängige 8- und 10-mm-Band sowie die meisten 12-mm-COB-Bänder ab. Dieses Stück misst 2,02 m (2020 mm); dasselbe Profil gibt es auch in 1,0 m und 3,0 m.

Konstruktive Details

Die seitlichen Kanten wurden so weit wie konstruktiv möglich verschlankt, sodass nach der Montage vor allem die Lichtlinie sichtbar ist und nicht das Gehäuse. Der Boden ist verstärkt — er führt die Wärme des Bands besser ab, was unmittelbar der Lebensdauer der Dioden zugutekommt. In den Boden lassen sich Bohrungen mit Senkung einbringen, damit die Schraubenköpfe bündig sitzen und das Band nicht behindern. Die Aufnahmen für die Abhängung liegen verdeckt in der Konstruktion.

Was Sie außer dem Profil brauchen

Das Profil ist nur der Körper. Getrennt gewählt werden Abdeckung (Serie nano: OPAL, CLEAR oder BLACK — von oben eingedrückt), Endkappen (Aluminium oder ABS, mit oder ohne Kabelöffnung), LED-Band und Netzteil — Letzteres wird außerhalb des Profils untergebracht. Für die Montage gibt es axel-Halter, Seilabhängungen, Kabelhalter Ø 5 mm sowie Verbinder: gerade, 90°, 120° und quer abgewinkelt.

Montage und Dichtheit

Befestigt wird mit Schraube, doppelseitigem Klebeband, Halter oder Abhängung. Im Standard arbeitet der Aufbau in IP20; mit den passenden Dichtungen lässt sich das System axel bis IP68 abdichten. Das Licht tritt senkrecht zur Montageebene aus.

Technische Daten

• Hersteller: Lumines Lighting
• Serie: LUMINES Design+
• System: axel
• Artikel: 10-1360-20
• EAN: 5904405940457
• Typ: Aluminiumprofil für LED-Bänder
• Oberfläche: roh (Aluminium, weder eloxiert noch lackiert)
• Länge: 2,02 m (2020 mm)
• Querschnitt: 15,8 × 13,8 mm
• Kanalbreite: 13,0 mm (oben), 11,9 mm (Boden)
• Maximale Bandbreite: 12 mm
• Form: rechteckig
• Montage: Aufbau oder abgependelt (Schraube, Klebeband, Halter, Seil)
• Abstrahlrichtung: senkrecht zur Montagefläche
• Schutzart: IP20 (Abdichtung bis IP68 möglich)
• Netzteil: außerhalb des Profils
• Material: Aluminium
• Abdeckung, Endkappen, Band und Netzteil: nicht enthalten
