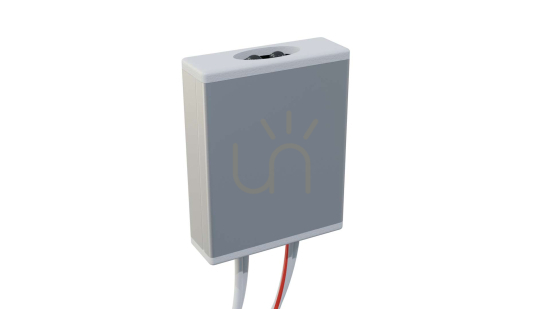

Ein berührungsloser 3-in-1-Schalter für Niedervolt-LED-Streifen, 40 × 30 mm groß. Er reagiert auf die Annäherung der Hand und steuert einfarbige Streifen mit 12 oder 24 V Gleichspannung.
Drei Funktionen in einem Modul
Der Name „3 in 1“ bezieht sich auf drei Betriebsarten, die derselbe Sensor leisten kann. Die erste ist einfaches Ein- und Ausschalten per Handbewegung. Die zweite ist die Türautomatik — der Sensor erkennt das Öffnen und Schließen einer Schrank-, Schubladen-, Garderoben- oder Vitrinenfront und schaltet das Licht selbsttätig ein und beim Schließen wieder aus. Die dritte ist der **MOVE-Modus**, also stufenloses Dimmen: Halten Sie die Hand zwei Sekunden vor die Sensoren, dann wird das Licht heller oder dunkler; ziehen Sie die Hand auf der gewünschten Stufe zurück.
Abstimmung auf Netzteil und Streifenleistung
Der Schalter arbeitet mit 12 V ebenso wie mit 24 V Gleichspannung und wird **hinter dem Netzteil** in den Niedervoltkreis eingebaut. Die Belastbarkeit hängt von der Spannung ab: bei 12 V sind es 5 A, also 60 W, bei 24 V 3 A, also 72 W. Der Maximalstrom beträgt unabhängig davon 5 A. Praktisch reichen 60 W bei 12 V für etwa 7 Meter eines Streifens mit 8 W/m und 72 W bei 24 V für rund 12 Meter eines Streifens mit 6 W/m. Bei längeren Strecken teilt man die Installation in Abschnitte mit je eigenem Schalter.
Nur einfarbige Streifen
Der Controller bedient einen **MONO**-Kanal, also einfarbige Streifen — warmweiß, neutralweiß, kaltweiß oder eine feste Farbe. RGB-, RGBW- oder CCT-Streifen steuert er nicht, denn diese brauchen mehrere Ausgangskanäle. Das sollte vor dem Kauf geprüft werden, denn optisch unterscheidet sich das Modul nicht von den mehrkanaligen Versionen derselben Familie.
Montage und Ausführung
Das Modul misst 40 × 30 mm und ist für den Einbau mit dem Profil LUMINES D vorgesehen — es verschwindet im Profil oder im Möbelkorpus, wobei nur der Sensor frei bleibt. Die Schutzart IP20 bedeutet: ausschließlich trockene Innenräume, weder Badezimmer-Schutzbereiche noch Außenbereich. Da es mit Schutzkleinspannung arbeitet, erfordert die Montage keine Elektrofachkraft, sofern das Netzteil zuvor vorschriftsmäßig angeschlossen wurde.
Technische Daten
- Typ: berührungsloser LED-Streifenschalter, 3 Funktionen in einem
- Ausführung: Touchpanel (Näherungssensor)
- Eingangsspannungsbereich: 12 V / 24 V DC
- Nennleistung: 60 W bei 12 V (5 A), 72 W bei 24 V (3 A)
- Maximale Last: 5 A
- Dimmfunktion: ja (MOVE-Modus)
- Steuerung: MONO (einfarbige Streifen)
- Schutzart: IP20
- Maße: 40 × 30 mm
- Montage: für das Profil LUMINES D vorgesehen
- Herstellercode: 14-7063-00
- EAN: 5903175315571
