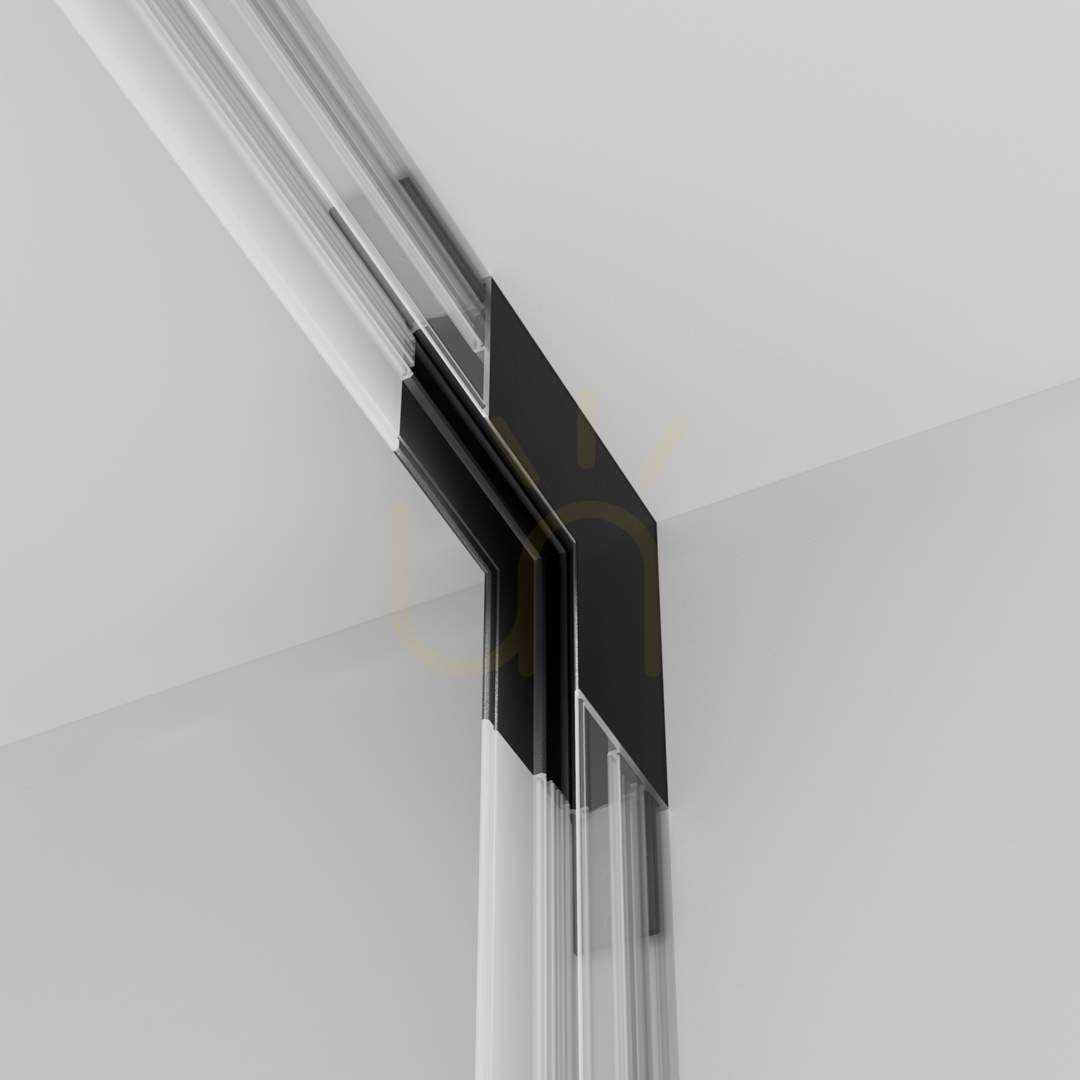

Der Maytoni TRA034ICL-41B ist ein schwarzer Innen-Eckverbinder für das magnetische Schienensystem Exility. Das Aluminiumteil verbindet Schienenabschnitte an einer Innenecke, an der die Führung zwischen zwei rechtwinklig zueinander stehenden Flächen wechselt. Es gehört zur Konstruktion der Schienenführung und ist keine Leuchte.
Ein Richtungswechsel für Aufbau- und Pendelschienen

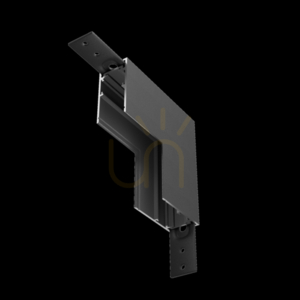

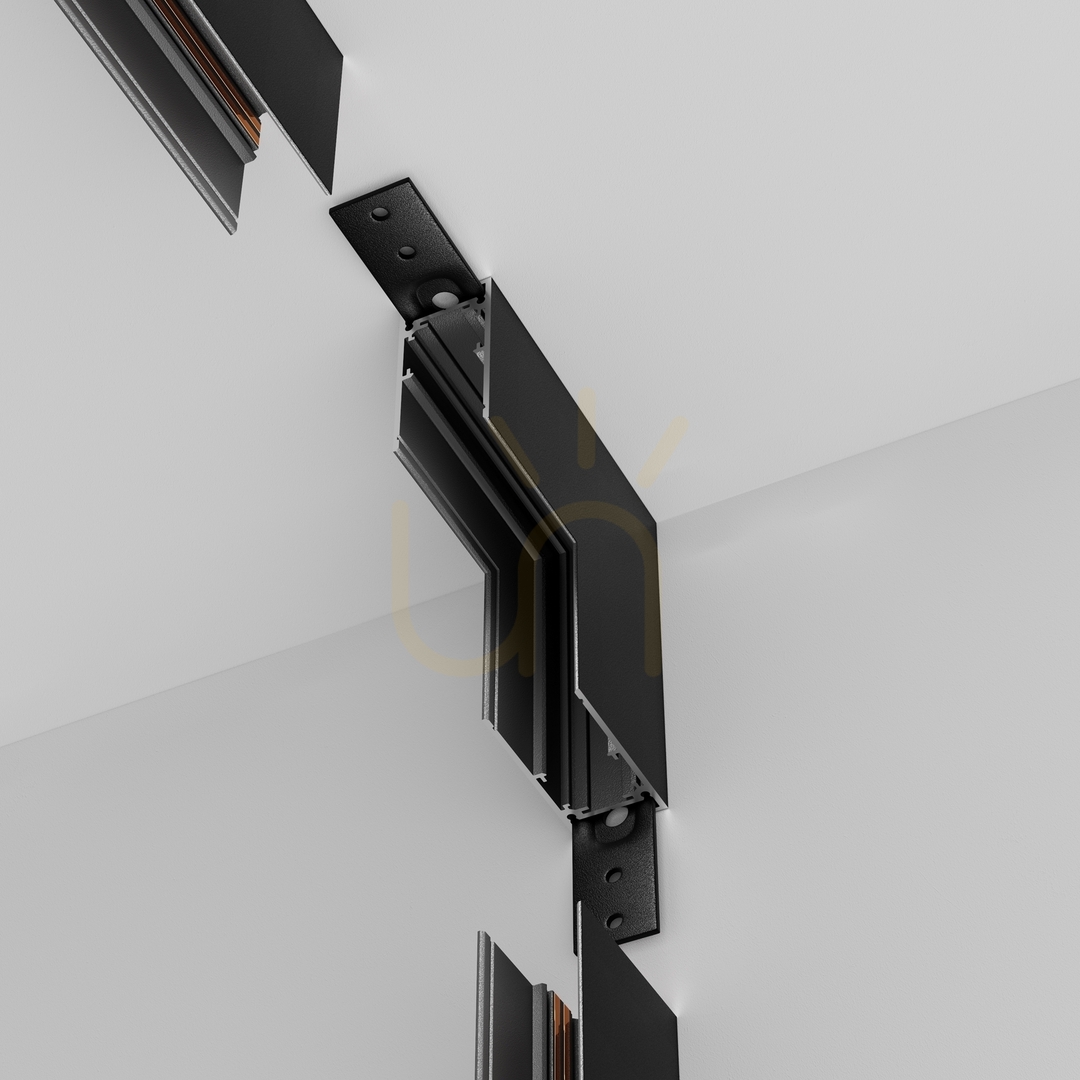

Maytoni ordnet diese Ausführung den aufgesetzten und abgehängten Exility-Schienen zu. Die Produktbilder zeigen ein in der vertikalen Ebene abgewinkeltes Profil mit Befestigungsplatten an beiden Enden. Damit unterscheidet sich dieses Teil von einem flachen Eckverbinder, der zwei Abschnitte auf derselben Fläche zusammenführt. Vergleichen Sie bei der Auswahl deshalb neben der Farbe auch die Richtung des geplanten Schienenverlaufs.
Der Verbinder ist 100 mm lang, 100 mm breit und 52 mm hoch. Diese Abmessungen müssen gemeinsam mit dem Schienenquerschnitt in die Planung der Ecke eingehen. Die Artikelnummer TRA034ICL-41B bezeichnet die schwarze Variante für diese Anordnung. Ähnlich benannte Zubehörteile für Einbauschienen sind andere Ausführungen; der gemeinsame Systemname allein reicht für die Auswahl nicht aus.
Mechanische Verbindung und Stromversorgung getrennt planen
Die Exility-Anleitung führt diesen Artikel bei den mechanischen Verbindungselementen auf. Für die Einspeisung und die elektrische Verbindung der Schienen sind die dafür vorgesehenen Systemteile einzuplanen. Dieser Eckverbinder ersetzt weder ein Netzteil noch eine Einspeisung oder eine Leuchte. Das System arbeitet mit 48 V Gleichspannung. Die Schiene darf nicht unmittelbar an das 230-V-Netz angeschlossen werden.
Laut Hersteller dürfen Montagearbeiten nur entsprechend qualifizierte Personen durchführen; während der Arbeiten muss die Stromversorgung abgeschaltet sein. Auch an einer Ecke bestätigt ein mechanisch passender Anschluss nicht automatisch eine korrekte elektrische Verbindung.
Schwarzes Detail ohne dekorative Zusätze
Gerade Kanten und die reduzierte Form passen zu modernen, minimalistischen und technisch geprägten Einrichtungen. Entscheidend sind jedoch Schienengeometrie und Oberfläche, nicht die gewünschte Helligkeit. Maytoni gewährt für alle Produkte eine verlängerte Garantie von fünf Jahren. Bewahren Sie dafür den Kaufbeleg auf.
