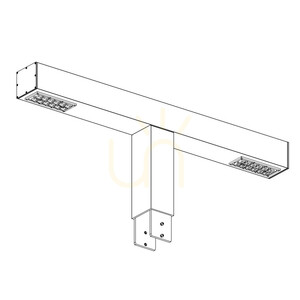

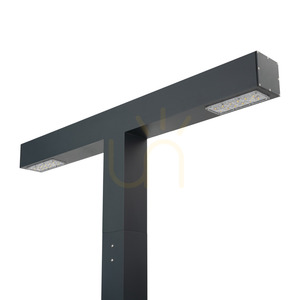

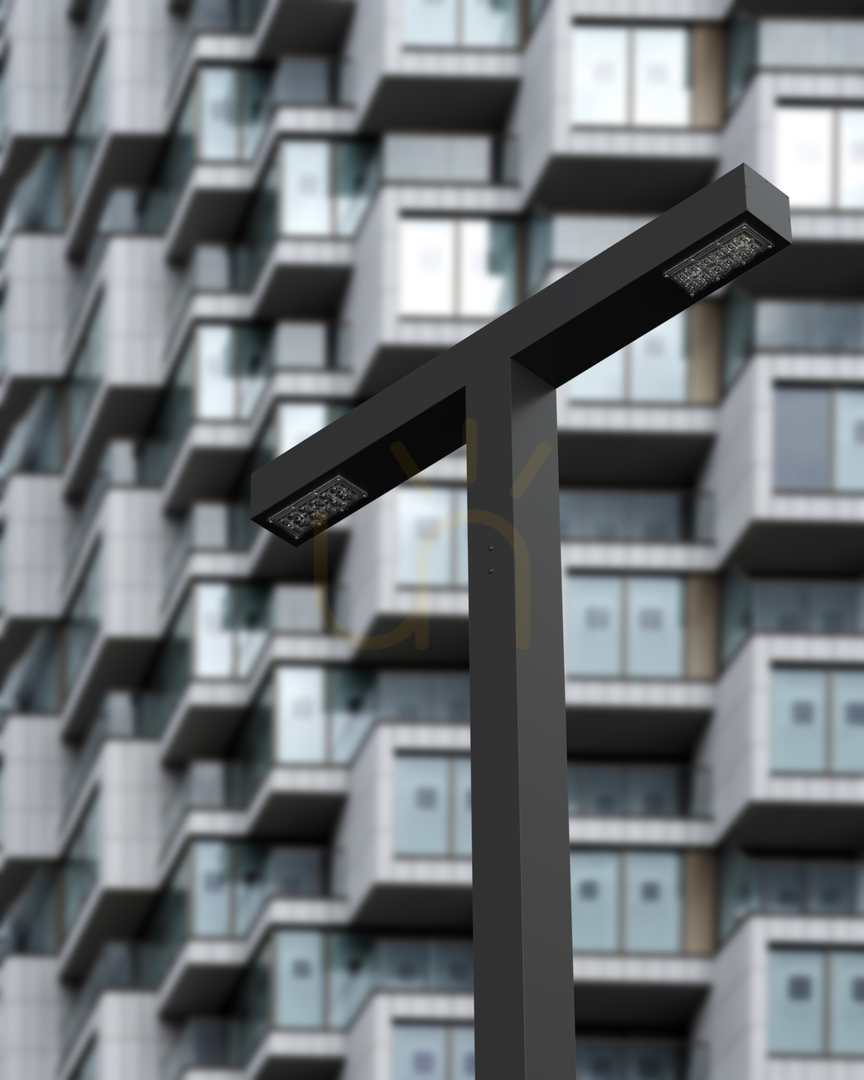

Norlys Trelleborg 2613GR ist ein doppelter Leuchtenkopf für einen Mast: Zwei Arme aus stranggepresstem Aluminiumprofil bilden ein T, in jedem arbeitet unten ein LED-Modul hinter einer dichten Linse aus klarem Polycarbonat. Das Gehäuse ist graphitfarben pulverbeschichtet (RAL 7016). Ein Mast ist nicht enthalten.
Montage und Anschluss
Der Kopf passt auf einen Mast mit 100 × 110 mm Profil und wiegt 7,5 kg. Norlys bietet dafür separat verkaufte Masten 2650–2658 mit 400 bis 700 cm Höhe im Querschnitt 160 × 160 oder 200 × 200 mm an; weiteres Zubehör wird ebenfalls gesondert bestellt.
Die Klemmen nehmen Leiter bis 5 × 4 mm² auf, weitere Leuchten lassen sich mit Kabel bis 5 × 2,5 mm² durchschleifen; die Kabelverschraubungen fassen Rundkabel mit 4–8, 8–12 oder 10–13,6 mm Durchmesser. Der Einschaltstrom beträgt 15 A für 295 µs, deshalb nennt das Datenblatt die Zahl der Leuchten pro Leitungsschutzschalter: 18 an B10, 29 an B16, 30 an C10 und 49 an C16 – die Zahlen für die Planung eines Stromkreises mit mehreren Masten. Die Leuchte hat Schutzklasse I und braucht einen Schutzleiter.
Welches Licht sie gibt
Die Philips-LED-Module erzeugen 5726 lm, die gesamte Leuchte gibt 5631 lm bei 41,6 W ab, in 3000 K – warmweißes Licht. Ledil-Linsen vom Typ VSM ergeben die Lichtverteilung IESNA Typ V, symmetrisch rund um den Mast, der Kopf beleuchtet also eine runde Fläche um sich herum: einen Platz, einen Parkplatz oder eine Wegkreuzung. Ein ULOR von 0,6 % bedeutet, dass nur ein verschwindend kleiner Teil des Lichts nach oben entweicht. CRI 70 genügt zur Orientierung im Freien, gibt Farben aber schwächer wieder als Leuchtmittel für Innenräume.
Die zwei Betriebsgeräte werden über DALI2 mit NightDim gesteuert; ab Werk sind sie auf maximalen Strom eingestellt, weitere Parameter programmiert Norlys nach Absprache mit dem Vertrieb.
Ausführung und Service
Schutzart IP65 und Stoßfestigkeit IK10 erlauben die Montage in Parks und öffentlich zugänglichen Bereichen, die Stoßspannungsfestigkeit beträgt 6/10 kV. LED-Module und Betriebsgeräte tauscht ein Fachbetrieb; der Hersteller gibt für die Lichtquelle L90B10 über 100 000 Stunden und für die Betriebsgeräte 100 000 Stunden an und bietet Dichtung und Betriebsgerät als Ersatzteile an.
