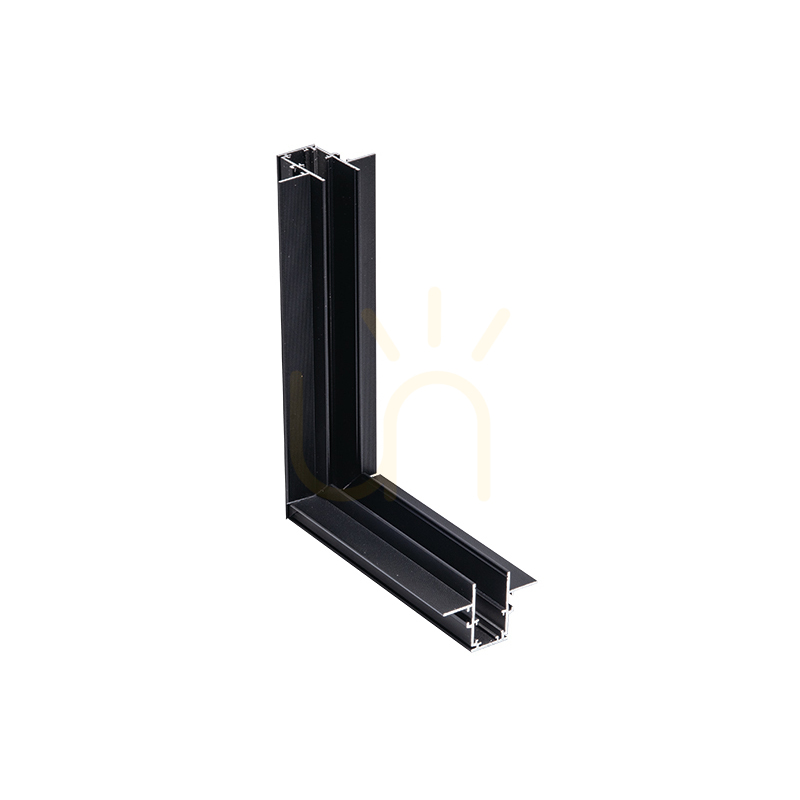

Dies ist ein Systembauteil, keine Leuchte: ein 90°-Eckverbinder für die Magnetschiene Zambelis 2083 in der Trimless-Ausführung, in Sandschwarz. Er verbindet zwei Schienenabschnitte so, dass die Lichtlinie an der Kante nicht abreißt, sondern ohne Unterbrechung um sie herumläuft.
Vertikal oder horizontal — nicht dasselbe Teil
Die Kennung C1 steht für die vertikale Ecke: Beide Schenkel liegen in einer senkrechten Ebene, die Schiene wechselt also von der Decke auf die Wand oder umläuft einen Absatz bzw. Unterzug. Für einen Knick innerhalb derselben Decke — ein flach gezeichnetes L — ist 2083B-C2 zuständig. Genau hier wird bei der Bestellung am häufigsten verwechselt, weil beide Teile auf dem Foto sehr ähnlich aussehen. Abzweige übernehmen eigene Formstücke: 2083B-T (T-Stück) und 2083B-CROSS (Kreuz).
Zu welchen Profilen er passt
Der Eckverbinder ist ausschließlich für die tiefen Trimless-Profile der Serie 2083 bestimmt: 2083B-1 (1 m), 2083B-2 (2 m) und 2083B-3 (3 m). Der Querschnitt entspricht dem der Schiene — 74 mm Breite und 54 mm Höhe — und die Schenkel des Eckstücks messen 50 × 50 mm, was bei der Ausschnittplanung in der Decke zu berücksichtigen ist. Die Variante für das sandweiße System heißt 2083W-C1.
Trimless — ohne sichtbaren Rahmen
Die gesamte Serie 2083 wird rahmenlos montiert: Das Profil wird in die Gipskartonplatte eingesetzt und gemeinsam mit der Decke verspachtelt, sodass nach dem Streichen nur noch der schwarze Lichtschlitz sichtbar bleibt. Der Eckverbinder hält diesen Effekt auch in der Kurve — ohne ihn müsste ein Abschnitt enden und ein zweiter beginnen, was eine Lücke in der Linie hinterlässt. Der Hersteller legt eine eigene Trimless-Montageanleitung bei; die Arbeit wird im Rohbau geplant, nicht nach dem Anstrich.
Praktische Daten
Das Bauteil besteht aus Aluminium in der Oberfläche Sandy Black — demselben sandgestrahlten Schwarz wie Profile und Leuchten des Systems. IP20 bedeutet Montage ausschließlich in trockenen Räumen. Der Hersteller gewährt 5 Jahre Garantie auf das System. Das Bruttogewicht beträgt 0,3 kg, der Karton misst 10 × 10 × 10 cm.
Technische Daten
- Hersteller: Zambelis
- Symbol: 2083B-C1
- EAN: 5213010015239
- Typ: 90°-Eckverbinder, vertikale Ebene
- System: 48 V, Magnetschiene trimless 23 mm (Serie 2083)
- Passende Profile: 2083B-1 (1 m), 2083B-2 (2 m), 2083B-3 (3 m)
- Schenkellängen: 50 × 50 mm
- Profilquerschnitt: Breite 74 mm, Höhe 54 mm
- Material: Aluminium
- Farbe: sandschwarz (Sandy Black)
- Montage: trimless (rahmenlos, in die fertige Decke eingelassen)
- Schutzart: IP20
- Herstellergarantie: 5 Jahre
- Verpackung: 10 × 10 × 10 cm
- Bruttogewicht: 0,3 kg
