LED-Strahler mit Bewegungsmelder

Ein LED-Strahler mit Bewegungsmelder ist eine gerichtete Außenleuchte, die sich einschaltet, sobald sich jemand im Erfassungsbereich bewegt, und nach der eingestellten Nachlaufzeit wieder erlischt. Anders als bei einer runden Wandleuchte müssen Sie beim Strahler zwei Richtungen festlegen: wohin das Licht fällt und wohin der Melder schaut.

Genau dieser Punkt entscheidet, ob die Einfahrt rechtzeitig hell wird oder ob das Licht erst angeht, wenn Sie schon vor dem Garagentor stehen.

Bauformen: Wo sitzt der Sensor?

Bei Strahlern mit Bewegungsmelder gibt es vier gängige Varianten, und jede passt zu einer anderen Montagesituation:

• Sensor im Gehäuse: kompakt und unauffällig, der Melder blickt aber in dieselbe Richtung wie der Leuchtkopf. Ideal, wenn beleuchteter und überwachter Bereich zusammenfallen, etwa direkt vor dem Hauseingang.

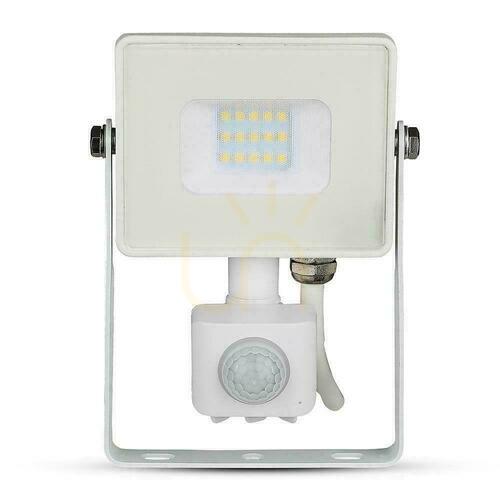

• Sensor mit eigenem Gelenk: meist in zwei Achsen schwenkbar. Der Strahler leuchtet die Einfahrt aus, der Melder zielt aufs Gartentor, durch das Besucher kommen.
• Doppelstrahler: zwei Köpfe, ein Melder. Praktisch an der Hausecke oder wenn Weg und Stellplatz gleichzeitig hell werden sollen.
• Strahler ohne Sensor plus separater Bewegungsmelder: sinnvoll, wenn der beste Platz für die Leuchte nicht der beste Platz für den Melder ist oder ein Melder mehrere Leuchten schalten soll.

Daneben gibt es Erdspießstrahler mit Sensor für Beete und Wege sowie Solarmodelle für Stellen ohne Stromanschluss. Strahler mit wechselbarem GU10-Leuchtmittel brauchen einen Melder, der auch kleine LED-Lasten sauber schaltet; sonst kann das Licht flackern oder nachglimmen.

Richtwerte nach Einsatzort

Die Wattzahl allein sagt wenig. Vergleichen Sie den Lichtstrom in Lumen und wählen Sie den Erfassungsbereich nach dem Weg, den Menschen tatsächlich nehmen:

Bei der Lichtfarbe hilft die dreistellige Kennzahl auf dem Typenschild: 830 steht für Warmweiß mit etwa 3000 K, 840 für Neutralweiß mit etwa 4000 K, 865 für tageslichtähnliches Licht mit 6500 K. Am Wohnhaus wirken 3000–4000 K angenehmer; 6500 K passt eher zum Werkstatthof. Für große Flächen mit hohem Lichtbedarf lohnt ein Blick auf die Leistungsklassen der LED-Scheinwerfer mit Bewegungssensor.

Montage und Einstellung

Ein passiver Infrarotmelder registriert Wärmeänderungen. Bewegungen quer zum Sensor erkennt er sehr zuverlässig, wer direkt auf ihn zugeht, wird später erfasst. Deshalb lohnt es sich, den Strahler seitlich vom Weg anzubringen statt mittig über der Haustür.

• Den Melder leicht nach unten neigen, etwa 10–15°, und ihm freie Sicht lassen. Fallrohre, Äste oder Dachkanten verkürzen die Reichweite spürbar.
• Nicht auf Straße, Gehweg, Lüftungsauslässe oder Wärmepumpen ausrichten.
• Den Lichtkegel schräg nach unten richten und auf das eigene Grundstück begrenzen. Das schont Nachbarn und vermeidet Ärger um Lichtbelästigung.

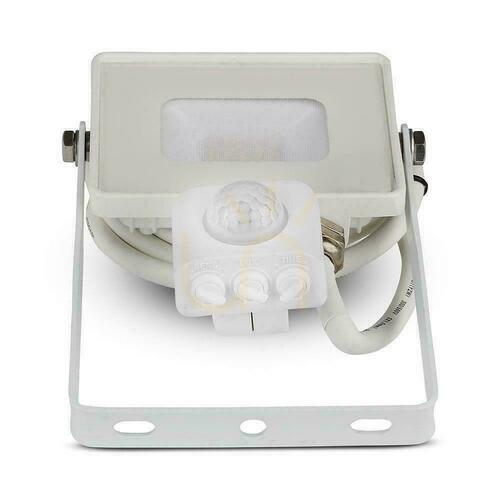

• Zum Testen Nachlaufzeit auf Minimum und Dämmerungsregler auf „Tag“ stellen, das Grundstück abschreiten, Richtung in kleinen Schritten korrigieren und erst danach die endgültigen Werte einstellen.

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Einbaulage und Kabelverschraubung sollten so gewählt sein, dass kein Wasser in das Gehäuse laufen kann.

Typische Probleme und Pflege

Schaltet der Strahler scheinbar grundlos, sind meist bewegte Sträucher, Autos auf der Straße, Katzen oder warme Abluft schuld. Empfindlichkeit reduzieren, den Melder anders ausrichten oder einen Teil der Linse mit der beiliegenden Abdeckung ausblenden. Ein- bis zweimal im Jahr Linse und Glas mit einem weichen Tuch reinigen, Spinnweben entfernen und die Dichtungen prüfen.

Häufige Fragen

Warum schaltet sich das Licht beim Bewegungsmelder nicht mehr aus?

Entweder erkennt der Sensor ständig Bewegung oder Wärme, etwa durch einen Lüftungsauslass oder Äste im Wind, oder die Nachlaufzeit steht auf Maximum. Bleibt das Licht dauerhaft an, obwohl niemand da ist, kann auch eine zu kleine LED-Last am Relais oder ein Defekt der Grund sein.

Warum geht der Bewegungsmelder auch am Tag an?

Dann ist der Dämmerungsregler (LUX) zu hoch eingestellt. Drehen Sie ihn Richtung Mond-Symbol beziehungsweise Minimum; danach schaltet der Strahler nur noch bei Dunkelheit.

Wie verbinde ich einen Bewegungsmelder mit einer Lampe?

Ein Strahler mit eingebautem Melder wird wie jede Leuchte angeschlossen: Außenleiter an L, Neutralleiter an N, Schutzleiter an PE. Ein separater Melder liegt zwischen Netz und Leuchte, sein geschalteter Ausgang versorgt den Strahler. Ein vorgeschalteter Lichtschalter muss eingeschaltet bleiben.

Was ist der Unterschied zwischen Bewegungsmelder und Bewegungssensor?

Umgangssprachlich meinen beide dasselbe. Technisch ist der Sensor das Bauteil, das Wärme oder Bewegung registriert, der Melder die komplette Einheit mit Auswertung, Reglern und Schaltrelais.

Wie weit sieht ein Bewegungsmelder im Strahler?

Typisch sind 8–12 m bei einem Erfassungswinkel von 110–180°, Eckmodelle decken bis etwa 240° ab. Die Angaben gelten für Bewegung quer zum Melder in empfohlener Montagehöhe.

Lässt sich der Strahler auch dauerhaft einschalten?

Viele Modelle haben einen Dauerlicht-Modus: Lichtschalter kurz aus- und wieder einschalten, dann bleibt das Licht meist für einige Stunden an. Ob und wie das funktioniert, steht in der Anleitung.

Steht die Bauform noch nicht fest, lohnt sich zuerst die Grundfrage nach Spot oder Fluter, Wand oder Erdspieß – mehr dazu unter Außenstrahler.
