Antigo Komatsu 6581 Netzteil für Magnetschiene, 100 W / 48 V DC, Aufbau, 190 x 50 x 37 mm

Das Netzteil 6581 ist Bestandteil des Magnetschienensystems Komatsu von Antigo. Es wandelt Netzspannung in 48 V DC und liefert der Schiene bis zu 100 W.

Ohne Netzteil funktioniert eine Magnetschiene nicht

Das muss deutlich gesagt werden, denn bei der ersten Bestellung sorgt es für Verwirrung. Die Komatsu-Schiene arbeitet mit 48 V Gleichspannung, nicht mit 230 V — die Leuchten selbst lassen sich also nicht direkt an die Hausinstallation anschließen. Dieses Netzteil ist Pflichtbestandteil, kein optionales Zubehör.

Die niedrige Spannung ist ein Vorteil, keine Einschränkung. 48 V DC sind berührungssicher, weshalb sich Magnetleuchten einsetzen und umsetzen lassen, ohne den Strom abzuschalten — genau darauf beruht die Idee des Magnetsystems.

100 W — wie viele Leuchten das trägt

Hundert Watt sind das Leistungsbudget für die gesamte Schiene an diesem Netzteil. Die Summe aller eingesetzten Leuchten muss darin Platz finden, und in der Praxis lohnt sich Reserve:

• Rechnen Sie mit höchstens rund 80 W Dauerlast (80 % der Nennleistung) — das Netzteil läuft dann kühler und hält länger;
• bei üblichen Magnetstrahlern von 6–12 W ergibt das etwa 7–13 Leuchten je Netzteil;
• bei Linearmodulen zählt die Leistung je Meter, nicht je Stück.

Überschreitet ein Entwurf die Grenze, erhöht man nicht die Last, sondern setzt ein zweites Netzteil und teilt die Schiene in Abschnitte.

Externe Ausführung, nicht in der Schiene verborgen

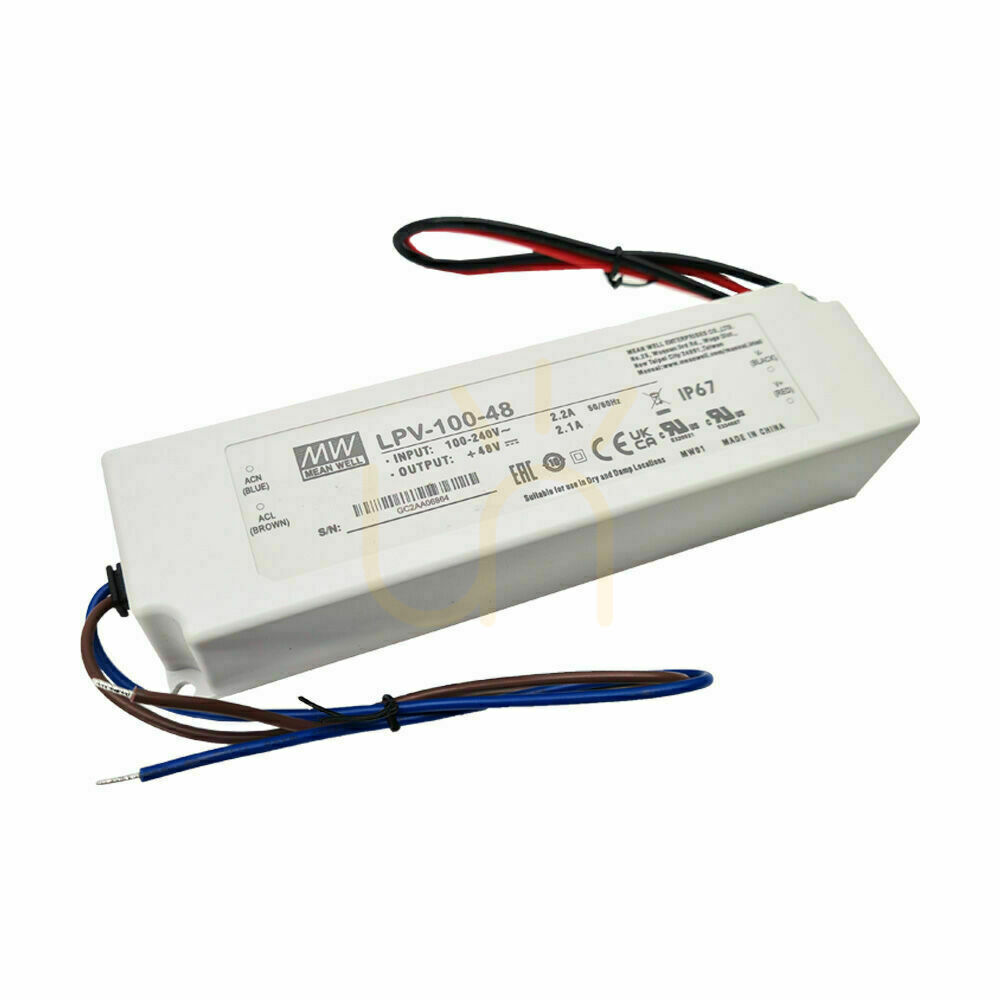

Komatsu bietet zwei Arten von Netzteilen, und es lohnt sich zu wissen, welches man bestellt. 6581 ist das externe Gerät — ein Quader von 190 x 50 x 37 mm, der neben der Schiene montiert wird: in der abgehängten Decke, im Hohlraum über der Schiene, in einem Schrank oder in einer Installationsdose.

Alternativen derselben Familie sind die internen Netzteile, im Schienenprofil verborgen, sowie die Slim-Reihe. Der externe Quader ist dabei die günstigste Lösung je Watt und die am leichtesten austauschbare — und das Netzteil ist in einem solchen System die Komponente mit der kürzesten Lebensdauer, Zugänglichkeit zählt also.

Planen Sie den Platz dafür schon im Entwurf ein. Das Netzteil braucht Luftbewegung; in einer dichten Nische eingebaut überhitzt es und verkürzt seine eigene Lebensdauer.

Technische Daten

• Artikelnummer: 6581 | EAN: 5903689965811 | Hersteller: Antigo
• Familie: Komatsu, 48-V-Magnetschiene
• Leistung: 100 W | Ausgangsspannung: 48 V DC

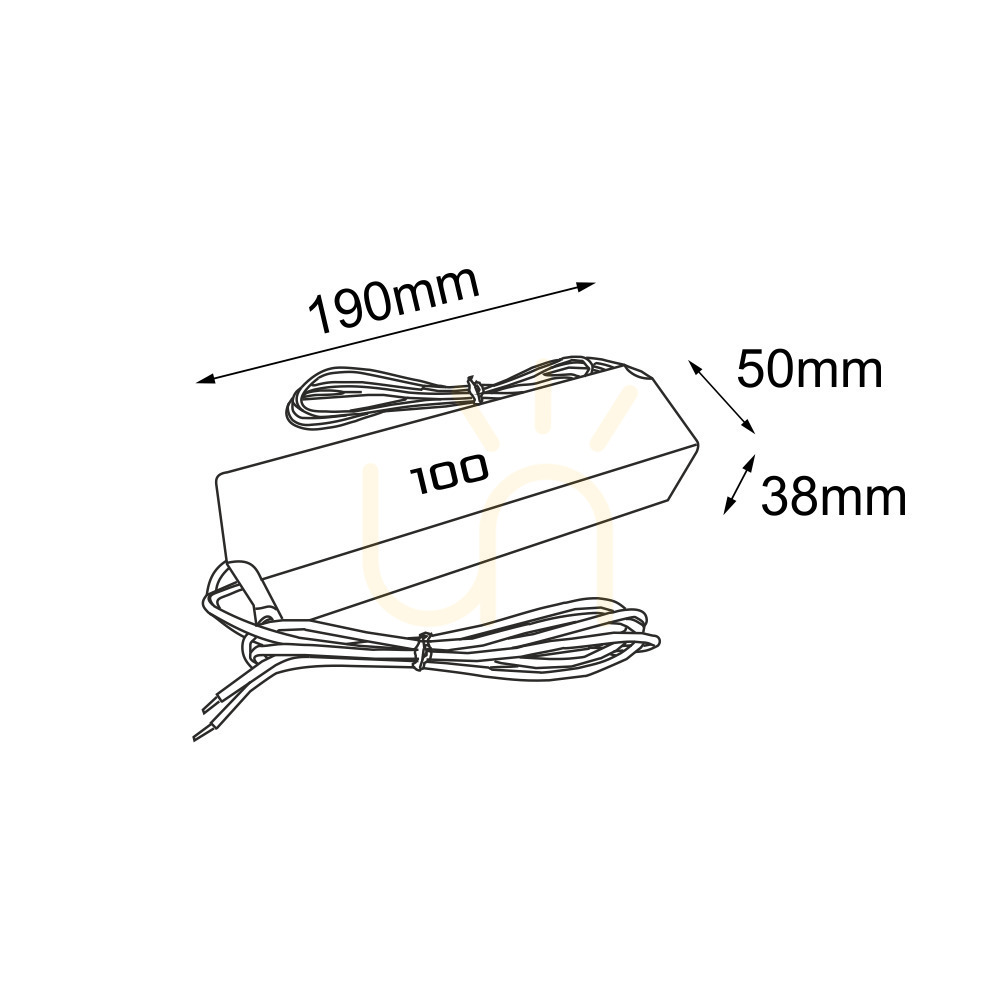

• Maße: 190 x 50 x 37 mm (L x B x H)
• Montage: Aufbau, neben der Schiene | Schutzart: IP20
• Leuchtmittel: nicht enthalten (Systembauteil)
• Garantie: 3 Jahre

Was Sie sonst noch für eine komplette Anlage brauchen

Ein Netzteil allein ergibt noch keine funktionierende Beleuchtung. Eine vollständige Komatsu-Installation besteht aus mehreren separat gekauften Teilen:

• Komatsu-Magnetschiene — als Aufbau- oder Einbauvariante, in passenden Längen;
• Komatsu-Einspeisung mit Leitung — verbindet Netzteil und Schiene;
• Linearer Mechanikverbinder + Schraube (getrennte Aufbau- und Einbauversionen) — wenn die Strecke aus mehreren Längen besteht;
• Komatsu-Abdeckung (1000-mm-Stücke) und Komatsu-Endstück — die Abschlussteile des Profils, in Weiß und Schwarz;
• Komatsu-Magnetleuchten — Strahler, Linear- und Pendelmodule, die in die Schiene einrasten.

Die Abschlussteile gibt es in zwei Farben, Weiß und Schwarz, und sie müssen zu Schiene und Leuchten passen. IP20 beschränkt das ganze System auf trockene Räume.
