Lampenfassungen

Lampenfassungen halten das Leuchtmittel und stellen den elektrischen Kontakt zu seinem Sockel her. Beim Austausch einer Fassung müssen deshalb zwei Verbindungen passen: die Aufnahme für das Leuchtmittel und die Befestigung in der Leuchte. Hinzu kommen die elektrischen und thermischen Anforderungen des gesamten Aufbaus.

Die Bezeichnung E27 oder GU10 ist ein guter Ausgangspunkt, beschreibt aber noch kein vollständiges Ersatzteil. Fassungen mit gleicher Leuchtmittelaufnahme können unterschiedlich lang sein, andere Befestigungen besitzen oder für verschiedene Einbausituationen vorgesehen sein. Vergleichen Sie daher die Konstruktion und nicht nur das sichtbare Gehäuse.

Fassung und Sockel richtig unterscheiden

Der Sockel gehört zum Leuchtmittel, die Fassung zur Leuchte. Bei einer Schraubverbindung wird der Sockel in die passende Fassung eingeschraubt. Bei anderen Bauformen werden Kontakte eingesteckt oder durch eine Drehbewegung verriegelt. Umgangssprachlich werden die Begriffe häufig vermischt; für die Auswahl ist die genaue Kennzeichnung entscheidend.

Bei E27 und E14 bezieht sich die Zahl auf den Nenndurchmesser des Gewindes am Leuchtmittelsockel in Millimetern. Sie bezeichnet weder den Außendurchmesser des Fassungsgehäuses noch die Öffnung eines Lampenschirms. Auch ein Gewinde zur Befestigung am Leuchtenrohr ist eine eigene Verbindung mit eigenen Maßen.

Ähnlich aussehende Reflektorlampen können unterschiedliche Sockel besitzen. Vom Durchmesser des Reflektors lässt sich deshalb nicht auf GU10 oder GU5.3 schließen. Die Aufschrift am Leuchtmittel, die Fassungskennzeichnung und die Unterlagen der Leuchte sind gemeinsam zu berücksichtigen.

So vergleichen Sie ein Ersatzteil mit der vorhandenen Leuchte

Notieren Sie zunächst die Kennzeichnung der bisherigen Fassung und das Modell der Leuchte. Vergleichen Sie anschließend Gesamtlänge, Gehäusedurchmesser, Befestigung und Kabeleinführung. Besonders in engen Leuchtengehäusen kann schon eine andere Lage der Anschlussstelle dazu führen, dass ein äußerlich ähnliches Teil nicht geeignet ist.

Ein Foto hilft bei der Zuordnung von Form und Befestigung, ersetzt aber keine lesbaren technischen Angaben. Aus der Farbe eines Isolierkörpers lässt sich beispielsweise keine sichere Temperaturgrenze ableiten. Sind Kennzeichnungen nicht mehr erkennbar, sollte die Eignung des Ersatzteils anhand der Leuchtendokumentation und durch eine Fachkraft geklärt werden.

Beschädigte Gewinde, Verfärbungen oder ein lockerer Sitz können außerdem Anlass sein, die gesamte Leuchte zu prüfen. Der Austausch einer sichtbaren Hülse beseitigt keine mögliche Ursache für Überhitzung oder eine fehlerhafte Verbindung. Entscheidend ist, dass der Aufbau nach der Reparatur wieder für seinen vorgesehenen Einsatz geeignet ist.

Befestigung am Leuchtenkörper

Die Fassung kann je nach Ausführung an einem Rohr, einer Halterung, einem Gewinde oder einem dafür vorgesehenen Einsatz befestigt werden. Diese mechanische Aufnahme ist unabhängig vom Sockel des Leuchtmittels. Eine E27-Fassung ist daher nicht allein aufgrund ihrer Leuchtmittelaufnahme mit jeder anderen E27-Fassung austauschbar.

Prüfen Sie auch den Platz für die Anschlussleitungen und vorhandene Abdeckungen. Das Gehäuse muss sich ohne Druck auf Leitungen oder andere Bauteile schließen lassen. Die passende Lage der Kabeleinführung ist ebenso wichtig wie das Maß des Befestigungspunkts. Die technische Ausführung und Montage sollten durch eine entsprechend qualifizierte Person beurteilt werden.

Bei hängenden Konstruktionen müssen mechanische Last und elektrische Verbindung getrennt betrachtet werden. Eine Zugentlastung schützt den Anschluss vor einer Belastung durch das Kabel; sie ersetzt keine Prüfung des zulässigen Gewichts von Schirm und Aufhängung. Alle Teile müssen für den jeweiligen Aufbau vorgesehen sein.

Fassungen mit Schirmringen

Ein Außengewinde mit passenden Schirmringen kann einen dafür geeigneten Lampenschirm aufnehmen. Dafür müssen die Öffnung des Schirms, die Auflagefläche und der Fassungsmantel zusammenpassen. Die Angabe E27 beschreibt nur die Verbindung zum Leuchtmittel und legt diese äußeren Maße nicht vollständig fest.

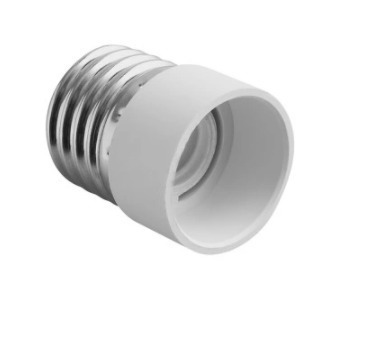

Manche Schirme besitzen Reduzierringe oder andere Einsätze für eine bestimmte Aufnahme. Solche Teile dienen der mechanischen Anpassung des Schirms. Sie sind nicht mit Adaptern gleichzusetzen, die den Sockelanschluss eines Leuchtmittels verändern. Vergleichen Sie deshalb immer den tatsächlichen Zweck des Zubehörs.

Auch nach einer passenden Schirmbefestigung muss genügend Raum um das Leuchtmittel bleiben. Der Kolben darf nicht gegen den Schirm oder das Gehäuse drücken. Beachten Sie außerdem, ob sich das Leuchtmittel später wechseln lässt, ohne den Aufbau zu beschädigen, und ob die vorgeschriebenen Betriebsbedingungen eingehalten werden.

Keramik, Kunststoff und Metall im Vergleich

Das sichtbare Material kann eine dekorative Funktion haben, während der eigentliche Kontaktträger anders aufgebaut ist. Eine Metallhülse kann einen isolierenden Einsatz umgeben; ein keramisches Teil kann innerhalb einer Abdeckung liegen. Optik und elektrische Konstruktion sind deshalb getrennt zu bewerten.

Bei einer offen sichtbaren Fassung beeinflussen Form und Oberfläche die Gestaltung. Matte, glänzende oder patinierte Ausführungen wirken neben Textilkabel und sichtbarem Leuchtmittel unterschiedlich. Bei einer verdeckt eingebauten Fassung stehen oft die Abmessungen im Vordergrund. Die technischen Anforderungen gelten in beiden Fällen unverändert.

Nennwerte gelten für den vorgesehenen Aufbau

Spannung, Strombelastbarkeit, zulässige Leistung und Temperaturangaben gehören zur Beurteilung der konkreten Fassung. Die komplette Leuchte kann durch andere Bauteile niedrigere Grenzen vorgeben. Ein Leuchtmittel muss daher die Anforderungen des gesamten Geräts erfüllen, nicht nur die auf einem einzelnen Ersatzteil angegebenen Werte.

Vergleichen Sie bei LED-Leuchtmitteln die tatsächliche Leistungsaufnahme mit den Vorgaben. Eine Angabe zur Helligkeitsentsprechung einer früheren Glühlampe ist nicht die elektrische Leistung des LED-Leuchtmittels. Lumen beschreiben den Lichtstrom; Watt beschreiben die Leistungsaufnahme. Der Sockeltyp gibt keinen dieser Werte vor.

Ebenso wichtig ist die Einbausituation. In einem engen oder geschlossenen Schirm können andere Wärmebedingungen herrschen als in einer offenen Konstruktion. Die Temperaturfestigkeit eines Isolierteils allein beantwortet nicht, ob Leitungen, Schirm und Gehäuse für denselben Betrieb geeignet sind.

Lampenfassungen für LED-Leuchtmittel

Ein LED-Leuchtmittel benötigt eine passende Aufnahme, die richtige Versorgung und genügend Platz. Sein Sockel muss mit der Fassung übereinstimmen; darüber hinaus gelten die Betriebsbedingungen des Leuchtmittels und der Leuchte. Ein passender Schraubanschluss ist somit ein notwendiger, aber kein vollständiger Kompatibilitätsnachweis.

Lichtfarbe, Helligkeit und Farbwiedergabe werden nicht durch die Fassung bestimmt. Sie hängen vom Leuchtmittel und gegebenenfalls vom Steuerungssystem ab. Mit derselben geeigneten Fassung können daher unterschiedliche Lichtwirkungen entstehen, ohne dass sich die mechanische Verbindung ändert.

Für das Dimmen müssen Leuchtmittel und Regelung zusammenpassen. Eine geschaltete Fassung bietet bei bestimmungsgemäßer Verwendung eine Ein- und Ausschaltfunktion, aber nicht automatisch eine Helligkeitsregelung. Auch ein Funkleuchtmittel muss mit der übrigen Bedienung der Leuchte sinnvoll zusammenarbeiten.

Mit Schalter, Anschlussleitung oder dekorativer Abdeckung?

Ein Schalter direkt an der Fassung kann bei einer Tisch- oder Stehleuchte gut erreichbar sein. Unter einem tiefen Schirm oder bei einer hoch hängenden Pendelleuchte sieht die Nutzung anders aus. Prüfen Sie, wo sich die Bedienung nach dem Zusammenbau tatsächlich befindet.

Eine mitgelieferte Anschlussleitung kann den vorgesehenen Einbau erleichtern, macht eine Fassung aber nicht zum vollständigen Leuchtenbausatz. Länge, Ausführung und Führung der Leitungen müssen zum Aufbau passen. Lesen Sie genau, welche Teile enthalten sind und welche zusätzlich benötigt werden.

Fassungseinsatz, Außenhülse, Schirmring, Zugentlastung und Baldachin haben verschiedene Aufgaben. Eine dekorative Hülse kann beispielsweise ohne elektrischen Einsatz angeboten werden. Um vergleichbare Lösungen gegenüberzustellen, ist der Lieferumfang deshalb aussagekräftiger als ein ähnliches Produktfoto.

Feuchtigkeit und Schutz des vollständigen Systems

Eine Fassung für eine trockene Innenraumleuchte ist nicht automatisch für einen ungeschützten Gartenbereich geeignet. Die Eignung hängt unter anderem von Gehäuse, Dichtungen, Leitungseinführung, Einbaulage und den angegebenen Einsatzbedingungen ab. Eine keramische Oberfläche oder metallische Abdeckung reicht als Nachweis nicht aus.

Falls Schutz gegen Wasser oder Staub erforderlich ist, müssen die entsprechenden IP-Angaben für den vorgesehenen Aufbau berücksichtigt werden. Die IP-Schutzart beschreibt andere Eigenschaften als die elektrische Schutzklasse. Beide Angaben dürfen nicht verwechselt oder allein aus dem Material abgeleitet werden.

Beim Ersatzteil einer abgedichteten Leuchte sollte außerdem geprüft werden, ob die ursprüngliche Konstruktion erhalten bleibt. Ein ähnliches Bauteil kann anders sitzen und dadurch den Zusammenbau verändern. Hier sind die Unterlagen der vollständigen Leuchte maßgeblich.

Checkliste vor dem Kauf

• Sockelkennzeichnung des Leuchtmittels und erforderliche Versorgung feststellen.
• Abmessungen und Befestigung der vorhandenen Fassung vergleichen.
• Nennwerte und Betriebsbedingungen der gesamten Leuchte berücksichtigen.
• Schirmaufnahme, Ringe und Leuchtmittelabstände getrennt prüfen.
• Kabeleinführung, mechanische Unterstützung und Zugentlastung beachten.
• Lieferumfang und zusätzlich benötigte Teile eindeutig zuordnen.

So lässt sich die Auswahl in nachvollziehbare Schritte zerlegen. Zuerst wird geklärt, ob Leuchtmittel und Aufnahme zusammenpassen. Danach folgen Einbau, Betriebsbedingungen und Zubehör. Die Oberfläche wird anschließend passend zur Gestaltung gewählt.

Häufige Fragen zu Lampenfassungen

Sind zwei E27-Fassungen immer austauschbar?

Nein. Die Leuchtmittelaufnahme kann gleich sein, während Befestigung, Länge, Kabeleinführung und Nennwerte abweichen. Ein geeignetes Ersatzteil muss zum vollständigen Leuchtenaufbau passen.

Bezeichnet E27 auch das Gewinde für den Lampenschirm?

Nein. E27 beschreibt den Nenndurchmesser des Gewindes am Leuchtmittelsockel. Fassungsmantel, Schirmöffnung und Schirmringe sind eigene Maße, die separat verglichen werden müssen.

Kann eine LED-Lampe in einer vorhandenen Fassung verwendet werden?

Wenn Aufnahme, Versorgung, Abmessungen und Betriebsbedingungen übereinstimmen, kann das möglich sein. Prüfen Sie zusätzlich die Vorgaben der Leuchte und gegebenenfalls die Kompatibilität mit einem Dimmer.

Erlaubt eine Keramikfassung mehr Watt?

Nicht allein wegen des Materials. Die angegebenen Nennwerte und die Grenzen der übrigen Leuchte bleiben maßgeblich. Auch Schirm, Leitungen und Wärmeabfuhr müssen geeignet sein.

Was unterscheidet GU10 von GU5.3?

GU10 wird nach dem Einsetzen durch Drehen verriegelt; GU5.3 besitzt gerade Stifte für eine entsprechende Aufnahme. Zusätzlich muss die für das System vorgesehene Versorgung geprüft werden.

Wird eine Leuchte durch eine neue Fassung dimmbar?

Der Austausch allein bewirkt das nicht. Für die Helligkeitsregelung werden ein geeignetes Leuchtmittel und eine passende Steuerung benötigt. Eine Ein- und Ausschaltfunktion ist etwas anderes als Dimmen.

Ist eine Metallfassung für draußen geeignet?

Das Material allein beantwortet diese Frage nicht. Entscheidend sind die Konstruktion und die angegebenen Schutz- und Einsatzbedingungen des vollständigen Systems.

Welche weiteren Teile können zum Aufbau gehören?

Je nach Konstruktion beispielsweise Leitung, Abdeckung, Schirmringe, Zugentlastung oder Halterung. Vergleichen Sie auch passendes Leuchtenzubehör anhand der tatsächlichen Anschlüsse und Maße der Leuchte.
