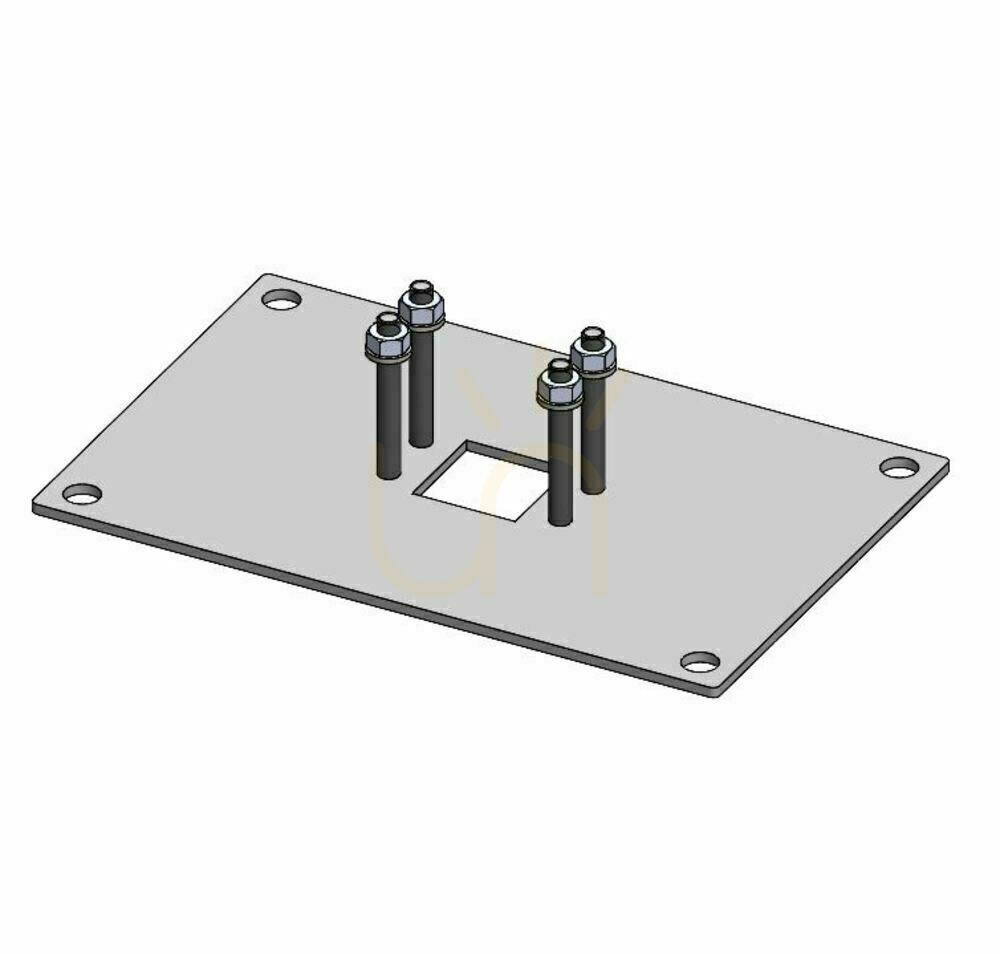

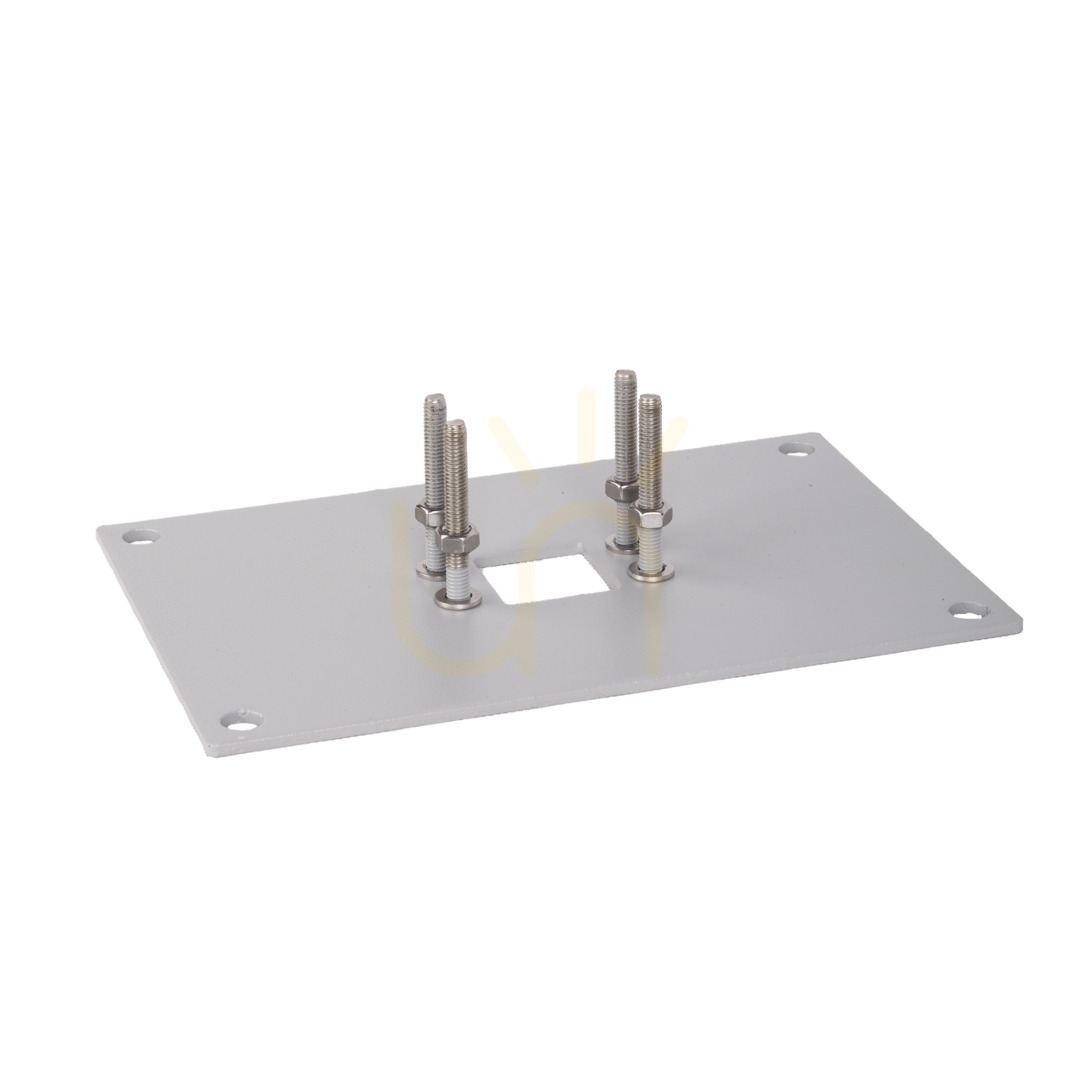

NORLYS 3081 ist eine Bodenmontageplatte: eine flache, rechteckige Platte, lackiert in Hellgrau RAL 9006. Aus der Platte ragen vier M6-Gewindebolzen mit Muttern und Unterlegscheiben, in der Mitte zwischen ihnen liegt eine quadratische Öffnung. Auf diese Platte wird die Pollerleuchte gesetzt — die Leuchte selbst gehört nicht zum Lieferumfang.
Für welche Leuchten sie passt
Der Hersteller bestimmt die Platte für Leuchten der Serien Asker und Molde. Das Datenblatt nennt die einzelnen Artikelnummern:
- Asker: 1309–1313, 1336–1339, 5120, 5124, 5125, 5158, 5208, 5209 sowie die 24-V-Versionen DC1309, DC1310, DC1311, DC1313, DC5120, DC5124;
- Asker Pro: 1314–1320, 1322, 5214–5217 sowie 1314/0A (Asker Pro Button);
- Molde: 1901, 1903, 1904, 1970–1973, 5107 sowie die 24-V-Versionen DC1899, DC1901, DC1903, DC1905.
Die Leuchten werden separat verkauft, daher sollte die Nummer der gewählten Leuchte vor der Bestellung mit dieser Liste abgeglichen werden.
Maße und Montage
Die Platte misst 200 × 130 mm und ist mit den Bolzen 50 mm hoch — unter dem Poller ist also eine Fläche von 20 × 13 cm einzuplanen. In jeder der vier Ecken befindet sich ein Loch, mit dem die Platte am Untergrund verschraubt wird; die Leuchte wird anschließend auf die M6-Bolzen gesetzt und mit den Muttern festgezogen.
Der Hersteller legt der Platte eine Montageanleitung bei, nach der sie installiert wird. Der Farbton RAL 9006 entspricht den hellgrauen Ausführungen der Leuchten; dieselbe Platte bietet der Hersteller auch in Schwarz und Graphit an.
