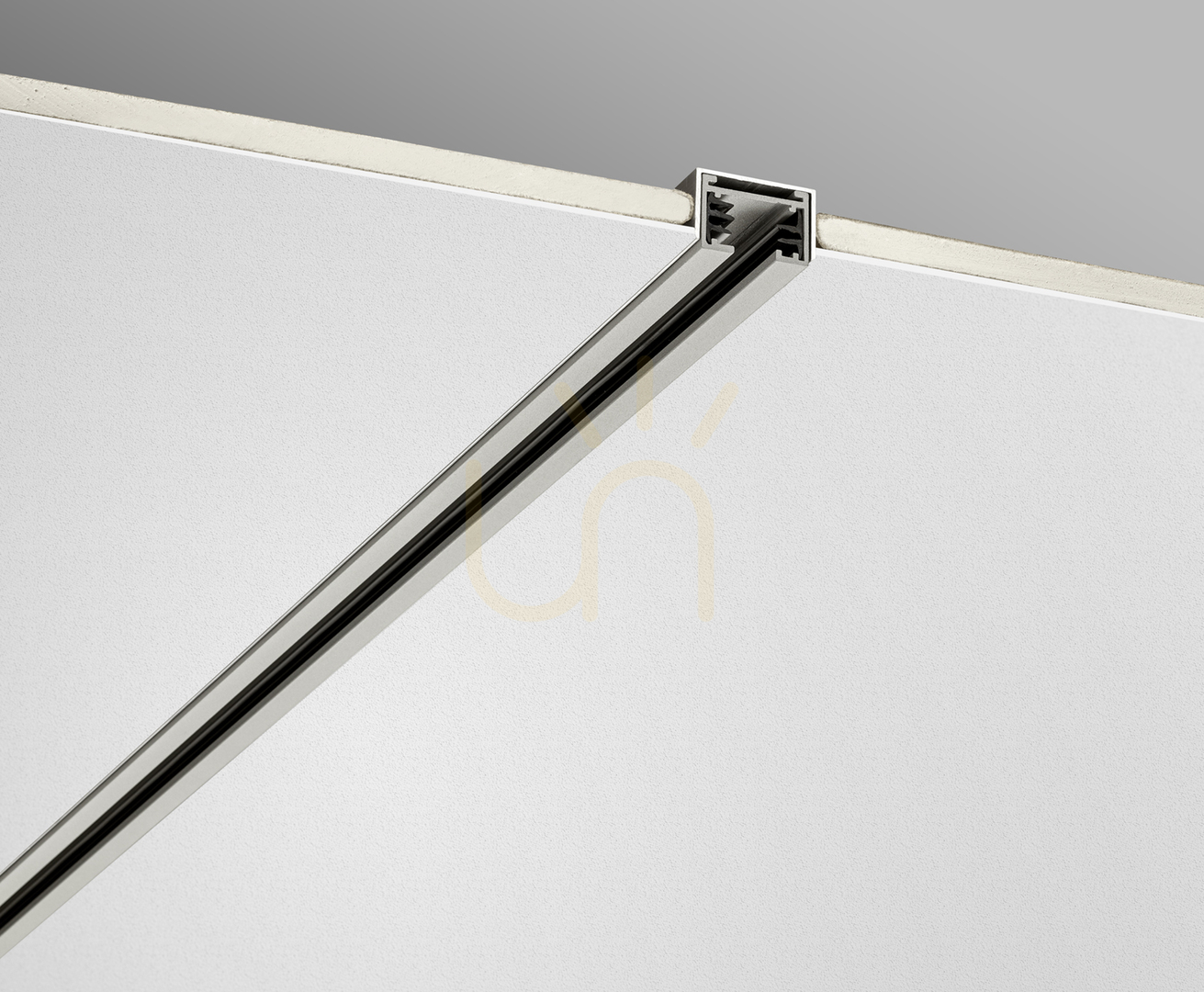

Trio DUOLINE 703809 ist ein Aluminiumprofil für den Einbau einer Stromschiene. Es handelt sich weder um eine komplette Leuchte noch um die Stromschiene selbst. Der längliche Kanal besitzt seitliche, perforierte Flansche. Die Herstellerbilder zeigen, wie diese in die Oberfläche der Deckenkonstruktion eingebunden werden. Die Oberfläche ist aluminiumfarben.
Einbau in die vorbereitete Decke
Die Anleitung zum Artikel 703809 zeigt das Einsetzen des Profils in die vorbereitete Konstruktion, das Bearbeiten der angrenzenden Oberfläche und anschließend die Befestigung der Schiene im Profilkanal. Das Bauteil gehört deshalb bereits in die Deckenplanung. Es ersetzt keine Leuchte, die unmittelbar auf eine fertige Deckenfläche geschraubt wird. Eine Montageabbildung stellt Profil und Stromschiene getrennt dar und macht ihre unterschiedlichen Aufgaben deutlich.
Abmessungen und DUOLINE-Zuordnung
Laut Produktkarte ist das Profil 115 cm lang, 7,5 cm breit und 2 cm hoch. Vergleichen Sie diese Maße bei der Planung mit dem vorgesehenen Einbauort. Einzelheiten zum Querschnitt und zu den Bohrungsabständen enthält die technische Zeichnung 703809. Das Profil gehört zum zweiphasigen DUOLINE-System. Die spätere Beleuchtung bestimmen die ausgewählten Schienen, Leuchten und Einspeisekomponenten, nicht dieses Montageprofil allein. Lichtleistung, Lichtfarbe oder die Ausrichtung eines Lichtkegels sind daher keine Eigenschaften, die sich aus diesem Bauteil ableiten lassen.
