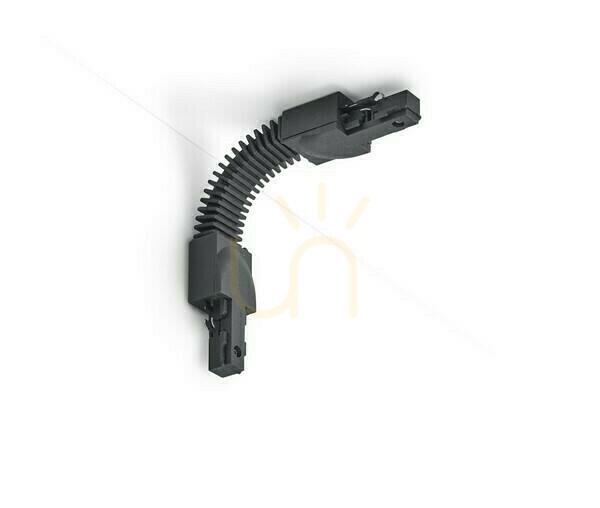

Der Trio DUOline 702032 ist ein flexibler Verbinder für zwei Stromschienen, keine Leuchte. Zwischen seinen mattschwarzen Kunststoff-Endstücken liegt ein gerippter, biegsamer Abschnitt. Der Verbinder gehört zum DUOline-Zweiphasensystem.
Schienen über Richtungswechsel verbinden
Das flexible Mittelstück verbindet Schienen in unterschiedlichen Winkeln. Der Hersteller nennt auch Übergänge von einer Dachschräge zur Decke sowie zwischen Decken- und Wandmontage. Damit lässt sich die Schienenführung an einem Wechsel der Raumgeometrie fortsetzen, statt ausschließlich auf eine gerade Verbindung angewiesen zu sein.
Die technische Zeichnung zeigt den ausgestreckten Verbinder mit 33,5 cm Länge, 3 cm Breite und 2 cm Höhe. Vergleichen Sie diese Maße mit dem vorgesehenen Verbindungsbereich. Die ausgestreckte Länge entspricht nicht automatisch dem Abstand zwischen den Schienen im gebogenen Zustand.
Elektrische Verbindung statt Lichtquelle
Die Montageanleitung nennt 230 V~50 Hz und eine maximale Belastung von 2 × 600 W. Dieser Wert bezeichnet die elektrische Belastungsgrenze, nicht eine Lichtleistung. Der Verbinder ersetzt weder die Stromschienen noch die Leuchten. Bei der Montage muss die in der Anleitung gezeigte Zuordnung des Schutzleiters eingehalten werden.
Die matte schwarze Oberfläche passt zu den schwarzen Komponenten einer modernen DUOline-Anlage. Ausschlaggebend ist jedoch die Systemzugehörigkeit: Eine ähnliche Anschlussform oder dieselbe Farbe belegt keine Kompatibilität mit anderen Schienensystemen.
