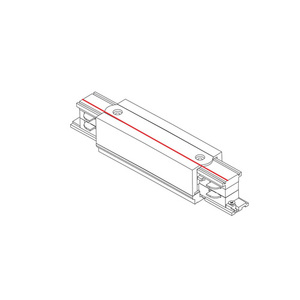

Nowodvorski 8707 ist ein weißer gerader Verbinder mit Einspeisung für das Drei-Stromkreis-Schienensystem CTLS. Das Kunststoffgehäuse deckt den mittleren Bereich ab, während sich an beiden Enden Kontakte befinden. Als weiteres Material nennt der Hersteller Kupfer. Der Verbinder ist ein Bauteil der Schieneninstallation, keine eigenständige Leuchte und kein Netzteil für LED-Streifen.
Gerade Verbindung ohne Richtungswechsel
Der CTLS POWER STRAIGHT CONNECTOR verbindet geradlinig angeordnete Schienenabschnitte und ermöglicht die Einspeisung. Er ist damit für eine Verbindungsstelle vorgesehen, an der die Schienenrichtung beibehalten wird. Die CTLS-Anleitung unterscheidet ihn von Eckverbindern, Abzweigen und der MINI-Ausführung. Entscheidend für die Auswahl ist deshalb der geplante Schienenverlauf, nicht allein die Farbe des Zubehörs.
Die Länge beträgt 16,6 cm, Breite und Höhe jeweils 3,2 cm. Diese Maße beziehen sich auf den Verbinder und nicht auf die gesamte Anlage. Sein weißes, rechteckiges Gehäuse verzichtet auf dekorative Details; das Erscheinungsbild der Installation wird vor allem durch die Schienen und die ausgewählten Leuchten bestimmt.
Lieferumfang und elektrische Planung
Die Verpackung enthält den Verbinder. Für eine vollständige Beleuchtungsanlage werden außerdem passende CTLS-Bauteile und Leuchten benötigt. Die Dokumentation nennt einen maximalen Strom von 16 A und 3,7 kVA. Das sind elektrische Grenzwerte, keine Angaben zur Helligkeit oder Leistungsaufnahme einer Leuchte.
Bei der Montage sind die Systempolarität und die Lage des Erdungskontakts zu beachten. Den Anschluss muss eine befugte Elektrofachkraft bei abgeschalteter Versorgung ausführen. Das Datenblatt sieht Innenanwendungen vor; für eine Außeninstallation ist dieser Verbinder nicht vorgesehen.
