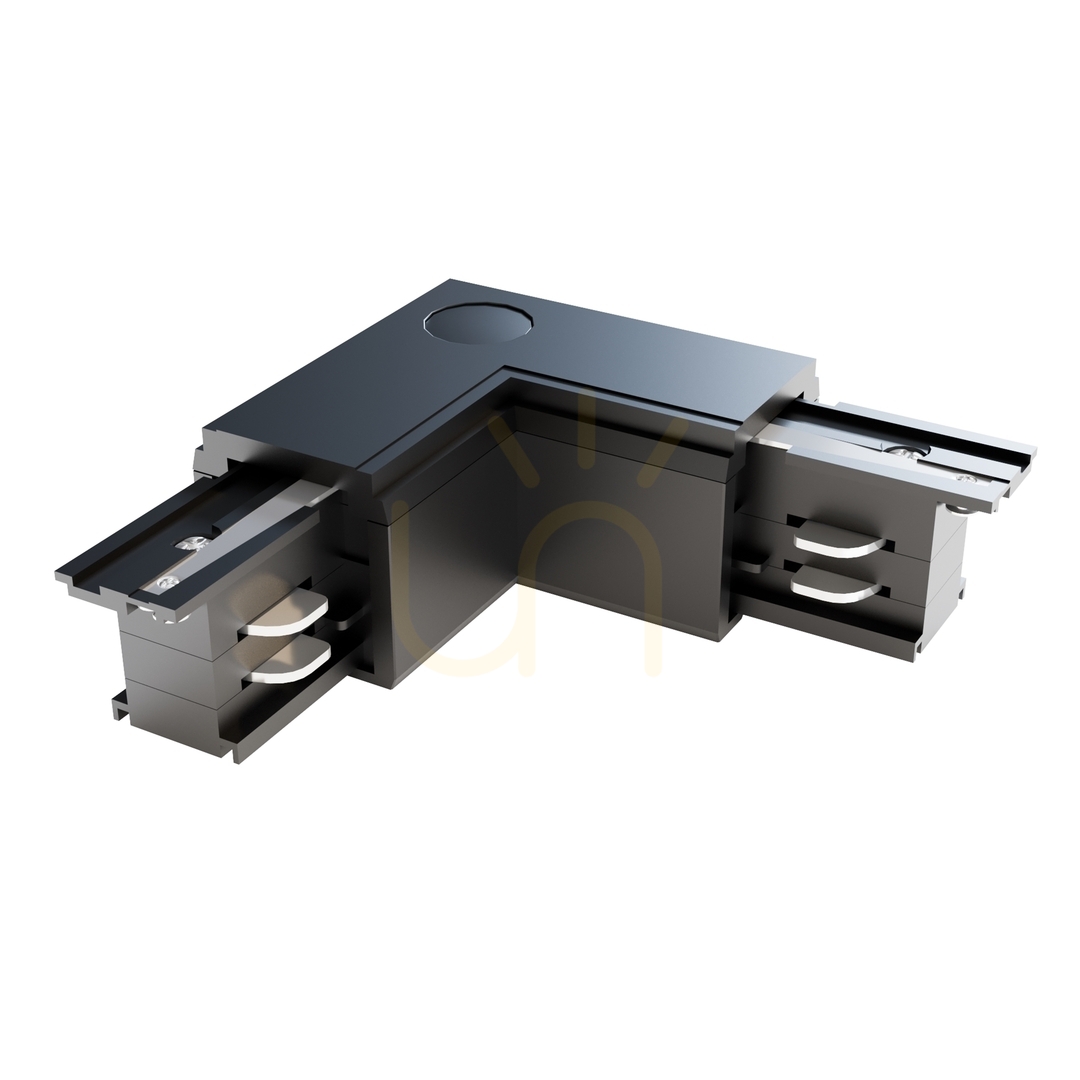

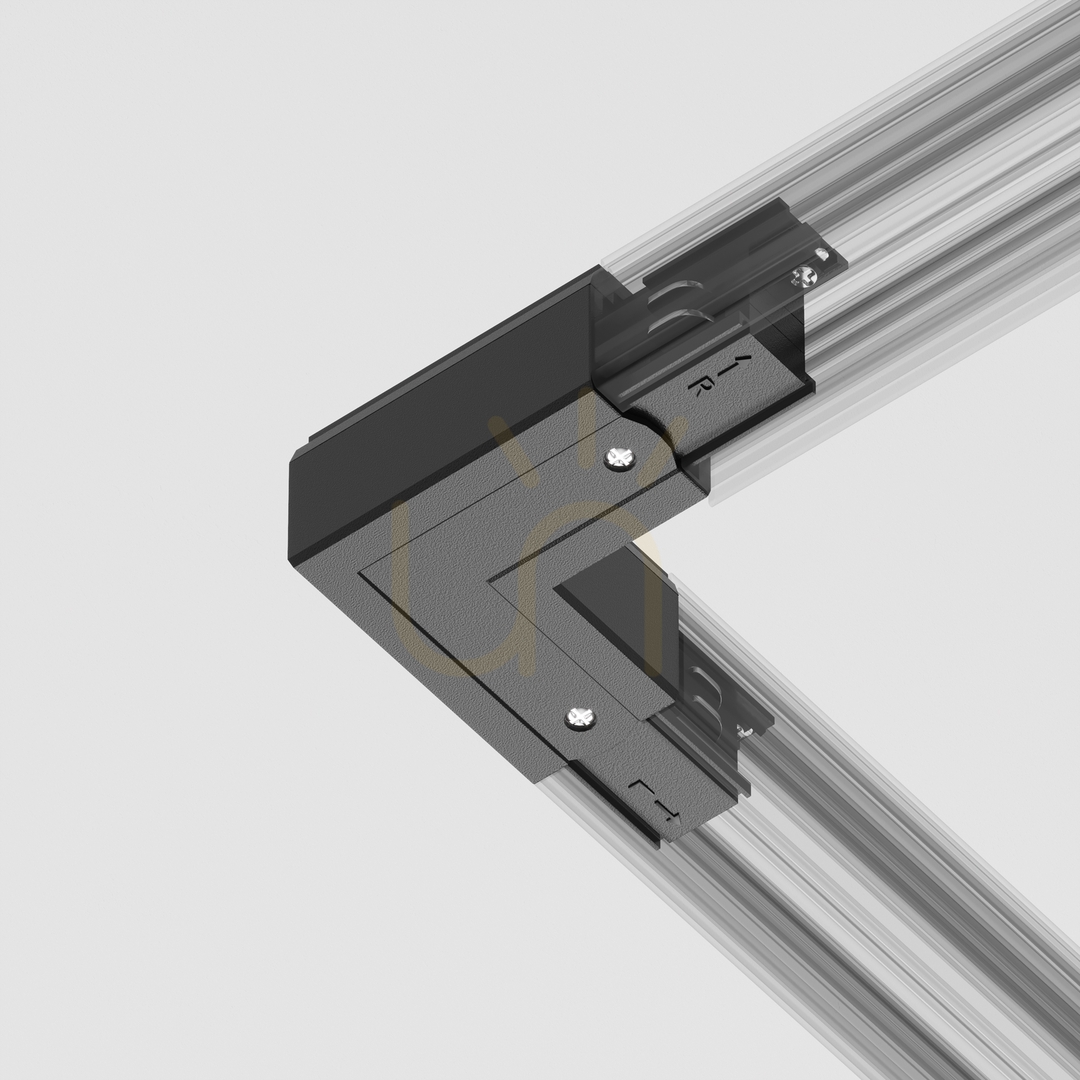

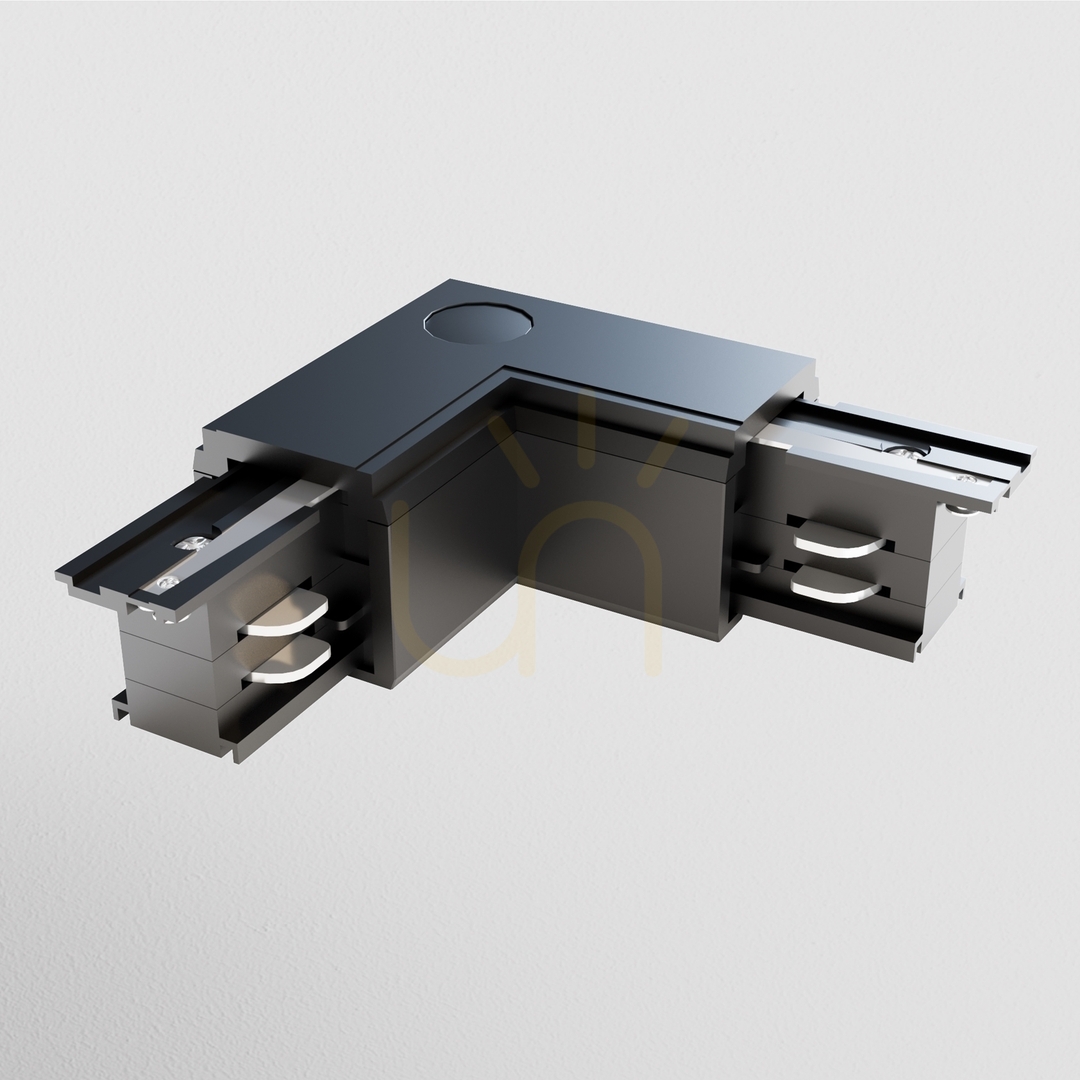

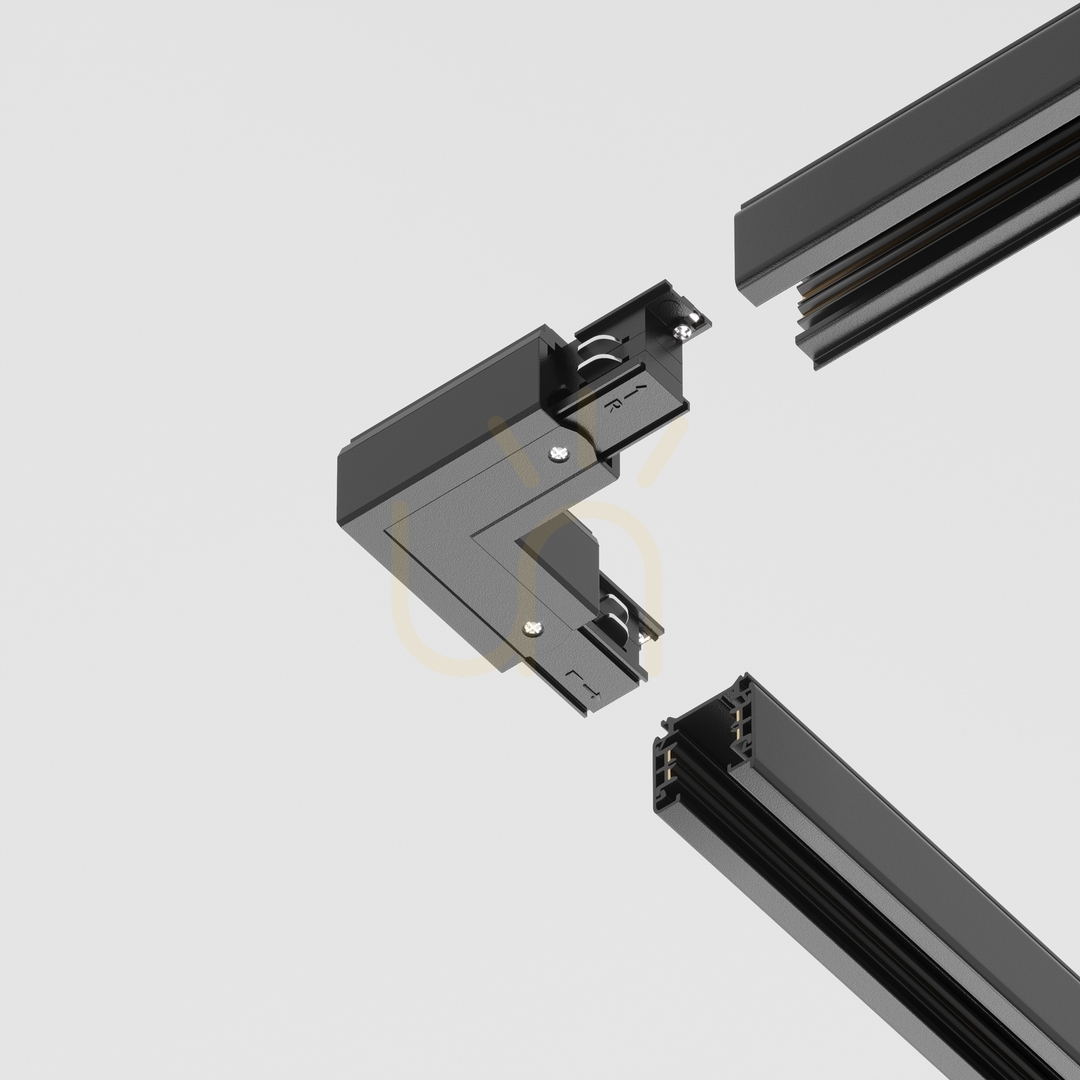

TRA005CL-31B-R ist ein L-förmiger Eckverbinder für die 3-Phasen-Stromschienen Maytoni TRINITY. Er verbindet zwei Schienenabschnitte im rechten Winkel und führt alle drei Stromkreise durch die Ecke. Das Gehäuse besteht aus schwarzem Kunststoff.
Wozu er passt
Das Teil gehört zum System TRINITY und passt ausschließlich auf die 3-Phasen-Schienen dieser Reihe — 3-Phasen-Profile verschiedener Hersteller haben unterschiedliche Leiterabstände, der Verbinder lässt sich also nicht in einem anderen System einsetzen. Er arbeitet bei Netzspannung 50 Hz AC 220–240 V und ist Schutzklasse II, benötigt am Verbinder selbst also keinen Schutzleiter.
Schutzart IP20 bestimmt ihn für trockene Innenräume. Es ist ein spannungsführendes Teil: Montage und Anschluss erfolgen bei abgeschalteter Zuleitung.
Maße und rechte Ausführung
Der Verbinder misst im Grundriss 99 × 99 mm bei 32 mm Höhe, liegt damit nahe an der Höhe der Schiene selbst und bildet in der Ecke keine deutliche Verdickung. Er wiegt 60 g.
Die Bezeichnung „innen rechts" beschreibt die Seite, zu der die Ecke abknickt. Maytoni führt die linke Version als eigenen Artikel (TRA005CL-31B-L), die Richtung der Ecke ist also vor der Bestellung am Installationsplan festzulegen — die beiden Ausführungen sind nicht austauschbar.
Montage

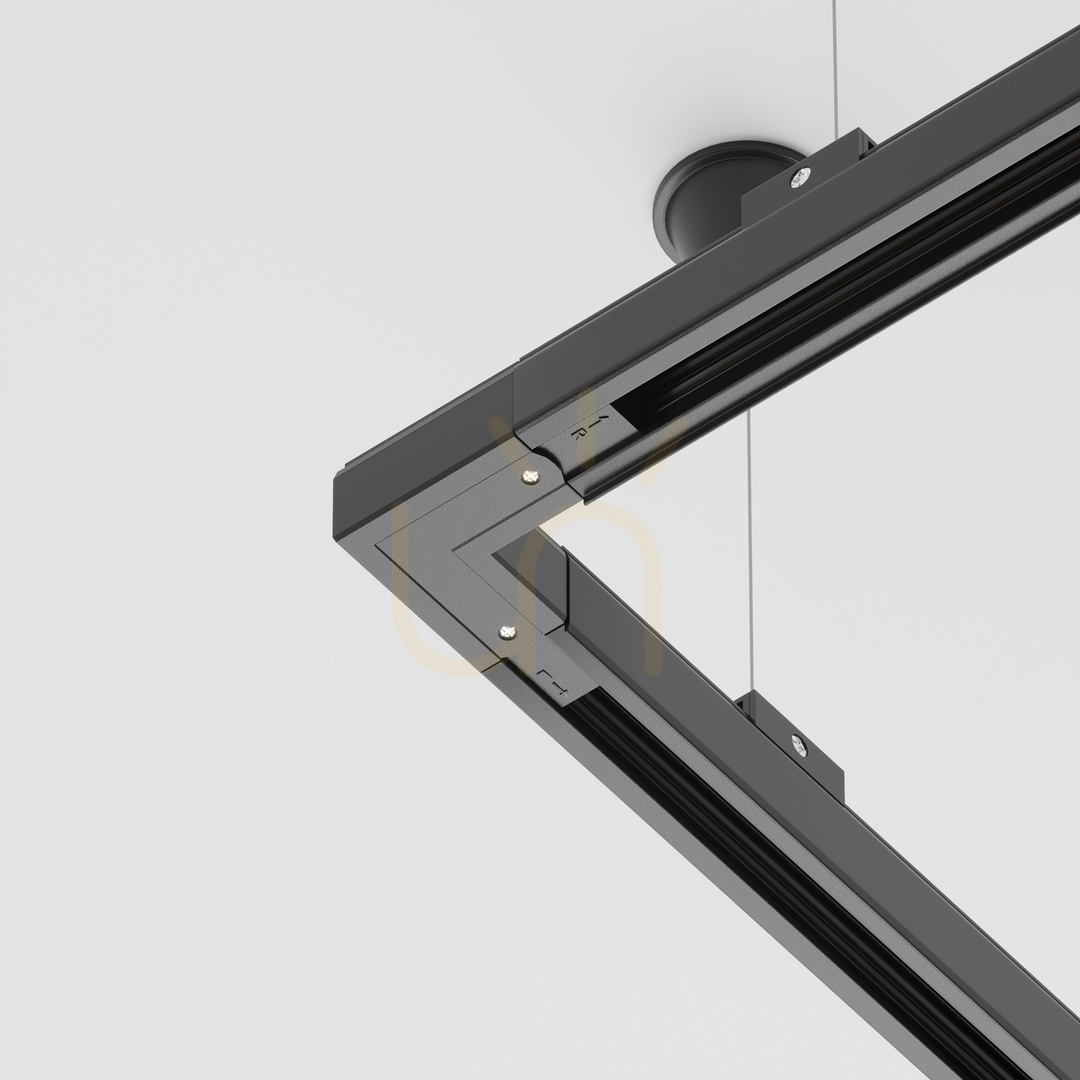

Der Hersteller sieht Aufbau- und Pendelmontage vor. In der Oberseite des Gehäuses sitzt eine Öffnung für den Abhängepunkt, sodass die Schienenecke genau an der Verbindungsstelle abgefangen werden kann — dort, wo die Abhängung am stärksten auf Durchbiegung beansprucht wird.
Der Verbinder enthält weder Leuchtmittel noch Fassung und ist nicht dimmbar; gedimmt wird auf Seiten der in die Schiene eingesetzten Leuchten.
