Antigo 8117 ist ein schwarzer L-Verbinder für das dreiphasige Stromschienensystem des Herstellers. Die Ausführung ist für eine linke beziehungsweise rechte Anordnung vorgesehen. Das matte Gehäuse besteht laut Antigo aus PVC und ergänzt die schwarzen Systemteile.
Die Stromschiene um eine Ecke führen
Der Verbinder verbindet Schienen im rechten Winkel; er ist keine eigenständige Leuchte. Er gehört zur Antigo-Familie 3F mit 230 V Versorgung. Entscheidend für die Auswahl sind das passende System und die Ausrichtung der Verbindung. Eine ähnliche Form oder dieselbe Farbe allein belegt keine Kompatibilität mit anderen Stromschienen.
Platzbedarf und Polarität

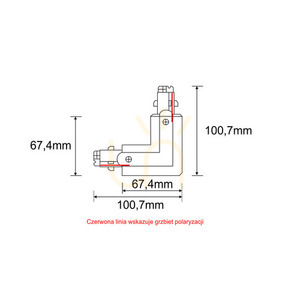

Die Herstellerzeichnung nennt ein Gesamtmaß von 100,7 × 100,7 mm, entsprechend 10,07 × 10,07 cm. Die roten Linien zeigen die Position des Polarisierungsstegs, nicht einen roten Bestandteil des Verbinders. Vergleichen Sie dessen Lage mit dem geplanten Schienenverlauf. Die rechtwinklige, zurückhaltende Form passt zum technischen Erscheinungsbild offen geführter Schienen in modernen und industriell geprägten Einrichtungen.
