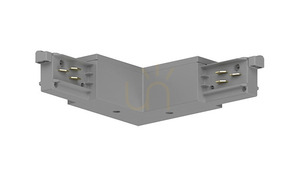

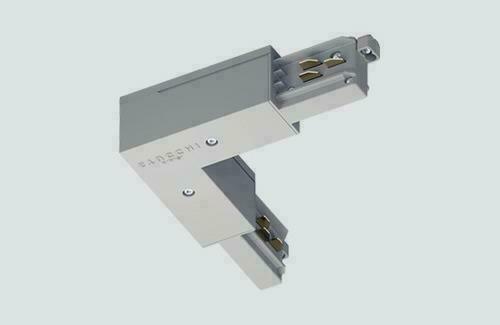

Der Stucchi 9012/G verbindet Abschnitte einer ONETRACK-Stromschiene zu einer L-förmigen Ecke. Der graue elektrische Verbinder besitzt einen außenliegenden Polarisierungsschlüssel und einen Schutzkontakt. Er ist kein Schalter und keine Leuchte. Sein Gehäuse besteht aus Polycarbonat, die Kontakte aus einer Kupferlegierung.
Die Ausrichtung der Ecke beachten

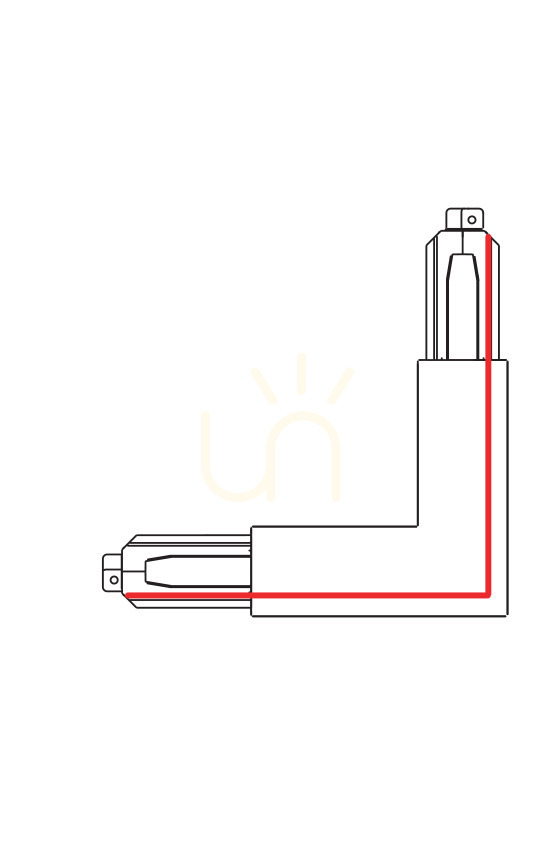

Bei der Planung zählt neben dem Verlauf der Schienen auch die Position des Polarisierungsschlüssels. Beim 9012/G liegt er an der Außenseite der Ecke; die Herstellerzeichnung kennzeichnet diese Ausrichtung mit einer roten Linie. Gleichen Sie diese mit dem vorgesehenen Schienenverlauf ab, statt nur nach L-Form oder grauer Farbe auszuwählen. Die Ausführung gehört zur Familie ONETRACK und nicht zur E-TRACK-Variante mit dem zusätzlichen Kürzel EM.
Verbindung innerhalb des Schienensystems
Der Hersteller nennt eine Rastbefestigung. Als Teil der Schieneninstallation verbindet das Bauteil Schienenabschnitte, erzeugt aber selbst kein Licht. Das graue, geometrische Gehäuse bildet die Ecke ohne dekorativen Leuchtenschirm.
Die Nennwerte betragen 16 A bei 440 V sowie 1 A bei 50 V FELV, bei einer Frequenz von 50/60 Hz. Diese Wertepaare sind getrennt zu betrachten und bilden keinen gemeinsamen Spannungsbereich. Für die Auswahl sind sowohl die Systemzugehörigkeit als auch die elektrischen Anforderungen der Planung maßgeblich.
