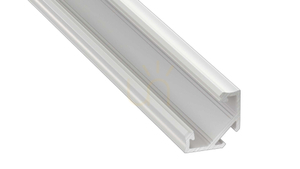

LED-Eckprofil 45° Lumines Typ C, weiß lackiert RAL 9016, 1 m, Streifen bis 12 mm (10-0031-10)

Profil C ist eine Eck-Aluminiumschiene aus der LUMINES-Familie: Sie wird in die Innenecke zweier rechtwinkliger Flächen montiert und hält den LED-Streifen im Winkel von 45°. Diese Variante ist weiß lackiert in RAL 9016 und 1 Meter lang.

Wozu 45 Grad

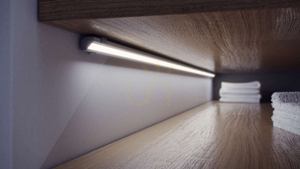

Ein gewöhnliches, an die Wand geschraubtes Profil leuchtet gerade nach unten oder gerade nach vorn. Das Eckprofil C richtet den Lichtstrom schräg aus – auf die Arbeitsplatte, das Regalbrett oder die Wand, an der es sitzt. Das Licht trifft die Arbeitsfläche, statt von ihr direkt ins Auge zu reflektieren; deshalb nennt der Hersteller als Einsatz Küchenarbeitsplatten, Regale und Schrankinnenräume sowie Ladenvitrinen. Das Profil selbst bleibt in der Ecke verborgen und ist von vorn praktisch unsichtbar.

Maße und Streifen

Der Querschnitt misst 16,6 mm am einen Schenkel und 11,3 mm am anderen, 23,3 mm in der Diagonalen. Der innere Kanal nimmt LED-Streifen bis 12 mm Breite auf – das deckt die große Mehrheit der 8- und 10-mm-Bänder ab, doch messen Sie Ihr Band vorher, denn RGBW- und COB-Ausführungen sind mitunter breiter.

Montage

Der Hersteller sieht zwei Wege vor: doppelseitiges Klebeband oder Montagehalter. Den CH-Halter gibt es in Metall (weiß 13-0641-02, schwarz 13-0782-02, silber 13-0120-02) und in Kunststoff (transparent 13-0043-00). Zum Ablängen genügt eine feinzahnige Metallsäge; LED Labs bietet auch einen Zuschnitt in 90° und 45° an.

Was Sie außerdem brauchen

Das Profil ist nur der Körper – Abdeckung und Endkappen kauft man separat:

• BASIC-Abdeckungen, 1 m: transparent 11-2213-10, gefrostet 11-2212-10, milchig 11-2211-10, milchig frosted 11-2216-10, schwarz 11-2217-10, sowie die Linsenversionen lens 15 (11-2060-10) und lens 30 (11-2080-10);

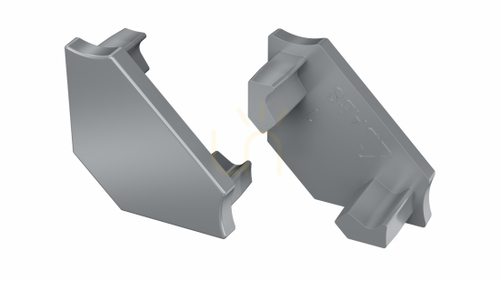

• Aluminium-Endkappen: mit Loch 12-0042-10 (schwarz) und 12-0045-10 (silber/grau), ohne Loch 12-0042-11 und 12-0045-11; Weiß, Inox und Gold sind aus ABS;
• Zubehör: Abhängesets, Kabelhalter ⌀5 mm, Scharnier, berührungsloser Schalter 14-7052-00.

Varianten

Dasselbe Profil gibt es in 1 m, 2,02 m und 3 m sowie in sechs Ausführungen: weiß lackiert (10-0031-xx), schwarz eloxiert (10-0032-xx), Inox eloxiert (10-0033-xx), silber eloxiert (10-0034-xx), roh (10-0030-xx) und gold RAL 1923 (10-1686-xx). Die rohe Version ist die günstigste und für Einbauorte gedacht, an denen das Profil nicht zu sehen ist.

Technische Daten

• Herstellercode: 10-0031-10 (Lumines / LED Labs), EAN 5901854771410
• System: LUMINES Profil Typ C, Eckprofil 45°
• Länge: 1 m
• Querschnitt: 16,6 × 11,3 mm (23,3 mm diagonal)
• Maximale LED-Streifenbreite: 12 mm
• Material: Aluminium
• Oberfläche: weißer Lack RAL 9016
• Montage: Aufbau – doppelseitiges Klebeband oder Montagehalter
• Einsatz: Möbel, Küche, Ladenbau
• Verkauf: stückweise (1-m-Abschnitte)
