LED Labs PRO G Verbinder für 10-mm-COB-LED-Streifen, beidseitig, 2PIN, ohne Kabel

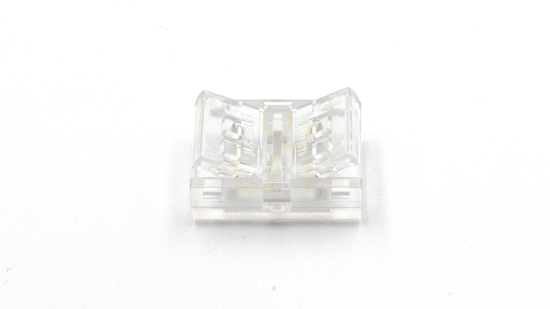

Der LED Labs PRO G 24-0000-72 ist ein beidseitiger Verbinder für COB-LED-Streifen mit 10 mm Breite. Die 2PIN-Ausführung verbindet zwei Streifenabschnitte ohne dazwischenliegendes Kabel. Sie ist weder ein Kabelanschluss noch die Variante für 8 mm breite Streifen. Das transparente Gehäuse besteht aus Polycarbonat, die leitenden Teile aus Kupfer.

Passenden Streifen und Belastung prüfen

Entscheidend sind die Streifenbreite, die COB-Technik und die Anordnung der beiden Kontakte. Die Bezeichnung G allein reicht zur Auswahl nicht aus: Artikel 24-0000-72 gehört zur Ausführung für COB-Streifen mit 10 mm Breite. Das Gehäuse misst 22 × 14 × 7 mm. Vergleichen Sie diese Maße mit dem vorgesehenen Platz für die Verbindung, denn die Streifenbreite entspricht nicht der gesamten Gehäusebreite.

Der Hersteller nennt 5, 12 oder 24 V DC und einen maximalen Strom von 2 A. Der Amperewert ist eine Stromgrenze, keine Leistungsangabe in Watt. Bei der Zusammenstellung müssen daher der durch die Verbindung fließende Strom und die passende Spannung berücksichtigt werden. Der Verbinder ist nicht für den direkten Anschluss an das 230-V-Netz bestimmt.

Lötfreie Verbindung und Abdichtung

Kontaktstifte durchdringen die Leiterplatte und ermöglichen die Verbindung durch Schließen des Verbinders, ohne zu löten. Diese Ausführung besitzt kein Kabel. Der im gemeinsamen Datenblatt gezeigte Öffner hat die separate Artikelnummer 24-0000-73 und wird hier nicht als mitgeliefertes Teil ausgewiesen.

Der Verbinder ist für Streifen mit IP20 und IP65 vorgesehen. Bei IP65 muss die Verbindungsstelle abgedichtet werden, damit die Schutzart erhalten bleibt. Ein geschützter Streifen macht eine ungeschützte Verbindung nicht automatisch zu einer IP65-Verbindung.
