LED-Netzteil Cobalt Electro PFV-50-24-B 24 V DC 50 W IP20

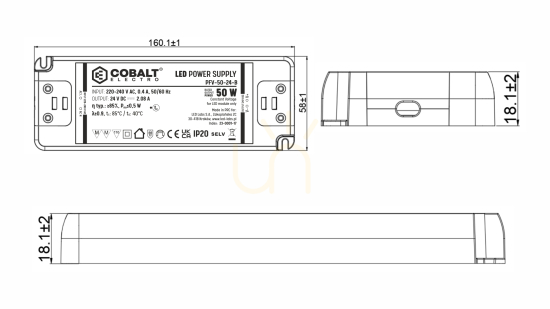

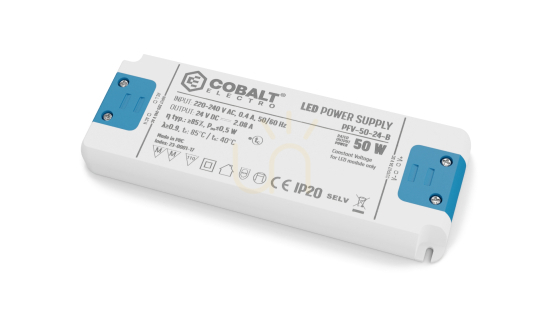

Das PFV-50-24-B ist ein flaches Konstantspannungs-Netzteil für LED-Module: am Ausgang liefert es 24 V DC und bis zu 2,08 A, also 50 W. Das Gehäuse aus weißem Kunststoff misst 160 × 58 × 18 mm, die Leitungen werden in die blauen Klemmblöcke an beiden Schmalseiten geführt — Netzanschluss auf der einen, Niedervoltausgang auf der anderen.

Wo es untergebracht wird

Achtzehn Millimeter Höhe entscheiden darüber, ob sich das Netzteil verstecken lässt: bei dieser Bauhöhe passt es in den Hohlraum über einer abgehängten Decke oder in einen Möbelkorpus, ohne dass eine eigene Nische gebaut werden muss. Der Hersteller führt es als unabhängigen elektronischen Transformator, es darf also außerhalb der Leuchte und ohne Zusatzgehäuse montiert werden.

Gekühlt wird durch freie Konvektion — ein Lüfter fehlt, das Gehäuse braucht dafür Luftumströmung. Das Symbol auf dem Etikett erlaubt die Montage direkt auf Holzflächen nach DIN VDE 0710-14.

Was sich anschließen lässt

Der Ausgang arbeitet mit konstanter Spannung und ist ausschließlich für LED-Module auf 24 V gedacht, also Bänder, Leisten und Profile. Die Summenleistung der Verbraucher rechnet sich aus deren Aufnahme je Meter: 50 W sind zum Beispiel 5 m Band mit 10 W/m. Die Ausgangsspannung liegt im SELV-Bereich, also in der Schutzkleinspannung.

Gedimmt wird über einen Controller zwischen Netzteil und Band — auf der 24-V-Seite, nicht über einen 230-V-Wanddimmer.

Einspeisung und Schutzfunktionen

Netzseitig nimmt das Gerät 198–264 V AC bei 47–63 Hz auf und zieht 0,4 A. Der typische Wirkungsgrad beträgt 85 %, der Leistungsfaktor ≥0,9, und die Leerlaufaufnahme bleibt unter 0,5 W — ein Wert, der bei einer rund um die Uhr unter Spannung stehenden Installation zählt.

Eingebaut sind vier Schutzfunktionen: Kurzschluss, Überstrom (110–140 % des Nennstroms), Überspannung (120–150 %) und Übertemperatur mit 110 °C Schwelle. Nach Wegfall der Ursache läuft das Netzteil selbsttätig wieder an. Der Arbeitstemperaturbereich reicht von −20 bis +45 °C, die Schutzklasse ist II und die Schutzart IP20 legt die Montage auf trockene Innenräume fest.

Wie viele Geräte an einem Stromkreis

Der Einschaltstrom erreicht 60 A, deshalb nennt der Hersteller eine Höchstzahl an Netzteilen je Leitungsschutzschalter bei 230 V: 3 Stück an B10, 5 an B16, 5 an C10, 8 an C16, 10 an D10 und 16 an D16. Diese Zahlen gehören geprüft, bevor eine längere Bandinstallation auf Stromkreise aufgeteilt wird. Der Hersteller gibt fünf Jahre Garantie.
