LED-Netzteil KGP LV DALI-2 100W 24V IP20

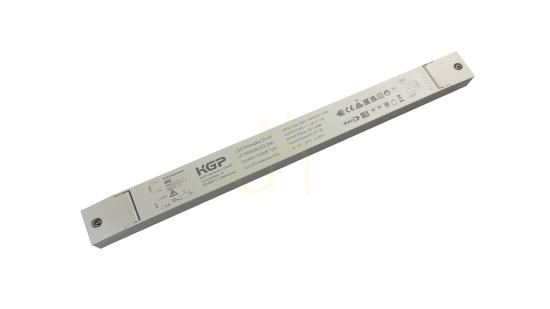

Das KGP LV100W24CG2 DALI ist ein LED-Konstantspannungsnetzteil mit 24 V Ausgangsspannung und maximal 100 W Leistung für DALI-2-gesteuerte Installationen. Sein langes, schmales Gehäuse misst 350 × 30 × 18 mm. Bei der Einbauplanung zählt deshalb neben der Höhe auch der Platz für die gesamte Länge und die Leitungsanschlüsse.

Passende LED-Last auswählen

Diese Ausführung versorgt LED-Module, die 24 V Gleichspannung benötigen. Der Hersteller nennt einen Lastbereich von 30–100 W und einen Ausgangsstrom von 1,25–4,17 A. Bei der Auswahl von LED-Streifen oder Modulen müssen deren Spannung und gesamte Leistungsaufnahme abgeglichen werden. Die Angabe 100 W beschreibt nicht die Helligkeit der fertigen Beleuchtung.

Die Nenneingangsspannung beträgt 220–240 V AC. Als Konstantspannungsnetzteil ist dieses Gerät von Konstantstromtreibern zu unterscheiden: Eine identische Wattangabe macht zwei Geräte nicht automatisch austauschbar. Lichtfarbe und Lichtmenge werden durch die angeschlossenen LEDs bestimmt, nicht durch das Netzteil allein.

Steuerung über DALI-2 und PUSH

Das Gerät unterstützt DALI-2 sowie PUSH-Dimmung über den DALI-Anschluss. Für DALI ist ein Dimmbereich von 1–100 % dokumentiert. Es eignet sich damit für eine Planung, bei der Steuerung und Versorgung gemeinsam festgelegt werden. DALI-2 ist jedoch keine Zusage, dass jeder beliebige Wanddimmer verwendet werden kann.

Die Ausgangsleitung darf maximal 3 m lang sein. Diese Grenze sollte bereits bei der Positionierung gegenüber den LED-Modulen berücksichtigt werden. Ein freier Platz für das Gehäuse genügt nicht, wenn die vorgesehene Leitungsführung darüber hinausgeht.

Einbau und Schutz

Das schmale Gehäuse mit abgedeckten Anschlussbereichen ist ein technisches Installationsteil und keine dekorative Leuchte. Vorgesehen sind Innenanwendungen, Schutzklasse II und Schutzart IP20. Das Gehäuse ist damit weder staubdicht noch gegen Wasser geschützt; die Einbausituation muss entsprechend gewählt werden.

Das Datenblatt bestätigt Kurzschluss-, Überstrom-, Überspannungs- und Übertemperaturschutz. Die Garantie beträgt 5 Jahre. Bei der Montage gelten außerdem die dokumentierten Temperaturgrenzen und Vorgaben zur Leitungsführung, unabhängig davon, in welchem Profil oder Ausbau die angeschlossenen LEDs untergebracht sind.
