Lichtmast Norlys Trysil 1091BL schwarz RAL 9005 LED 12,2 W 4000 K DALI2 400 cm

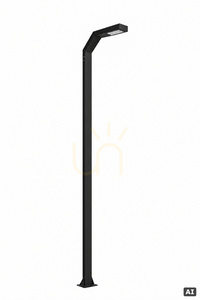

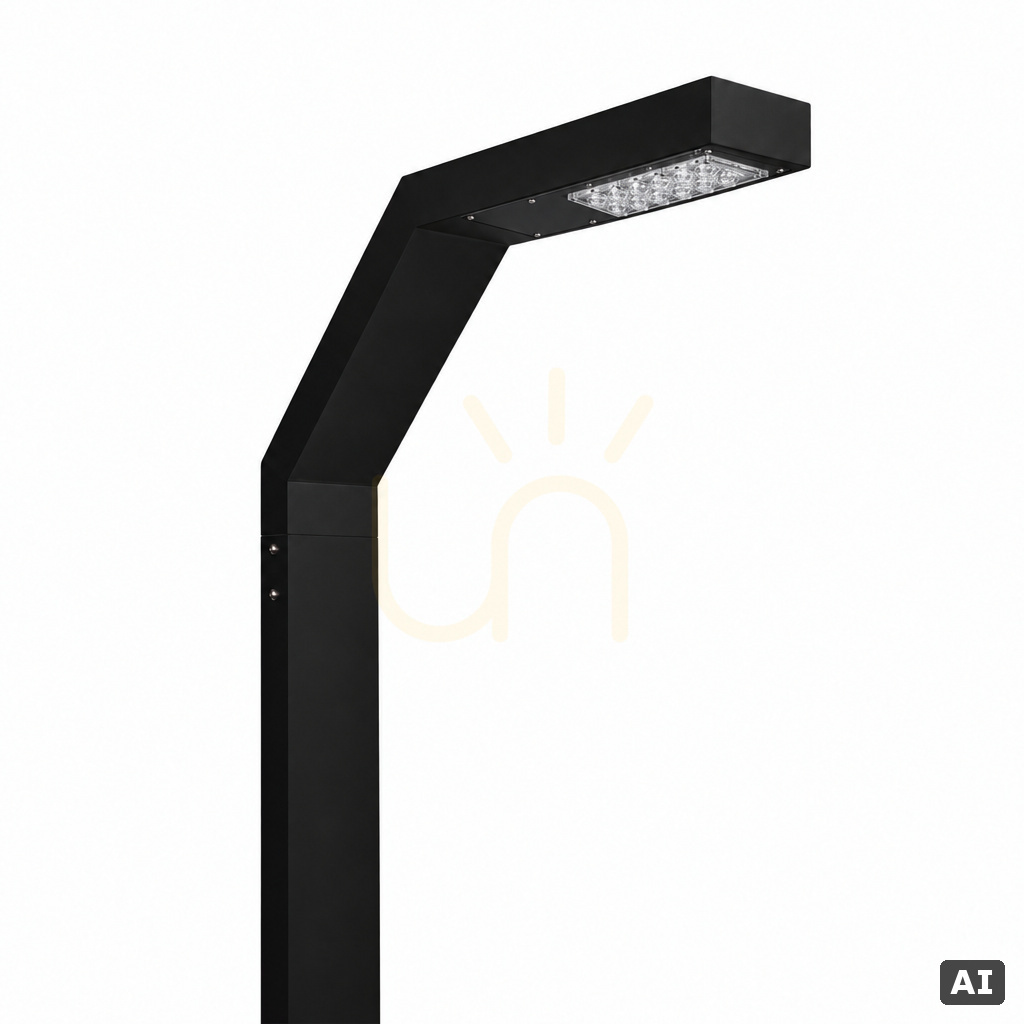

Trysil 1091BL ist ein integrierter Lichtmast mit 400 cm Höhe: Mast und Leuchte bilden einen Körper aus einem 24 cm breiten stranggepressten Aluminiumprofil, der in einem einzelnen, 71 cm weit auskragenden Arm endet. Das Profil ist schwarz pulverbeschichtet (RAL 9005); unter dem Arm arbeitet ein Philips-Fortimo-LED-Modul mit Ledil-VSM-Linse hinter einem klaren, UV-stabilisierten Polycarbonat-Diffusor.

Wie viel Licht er gibt

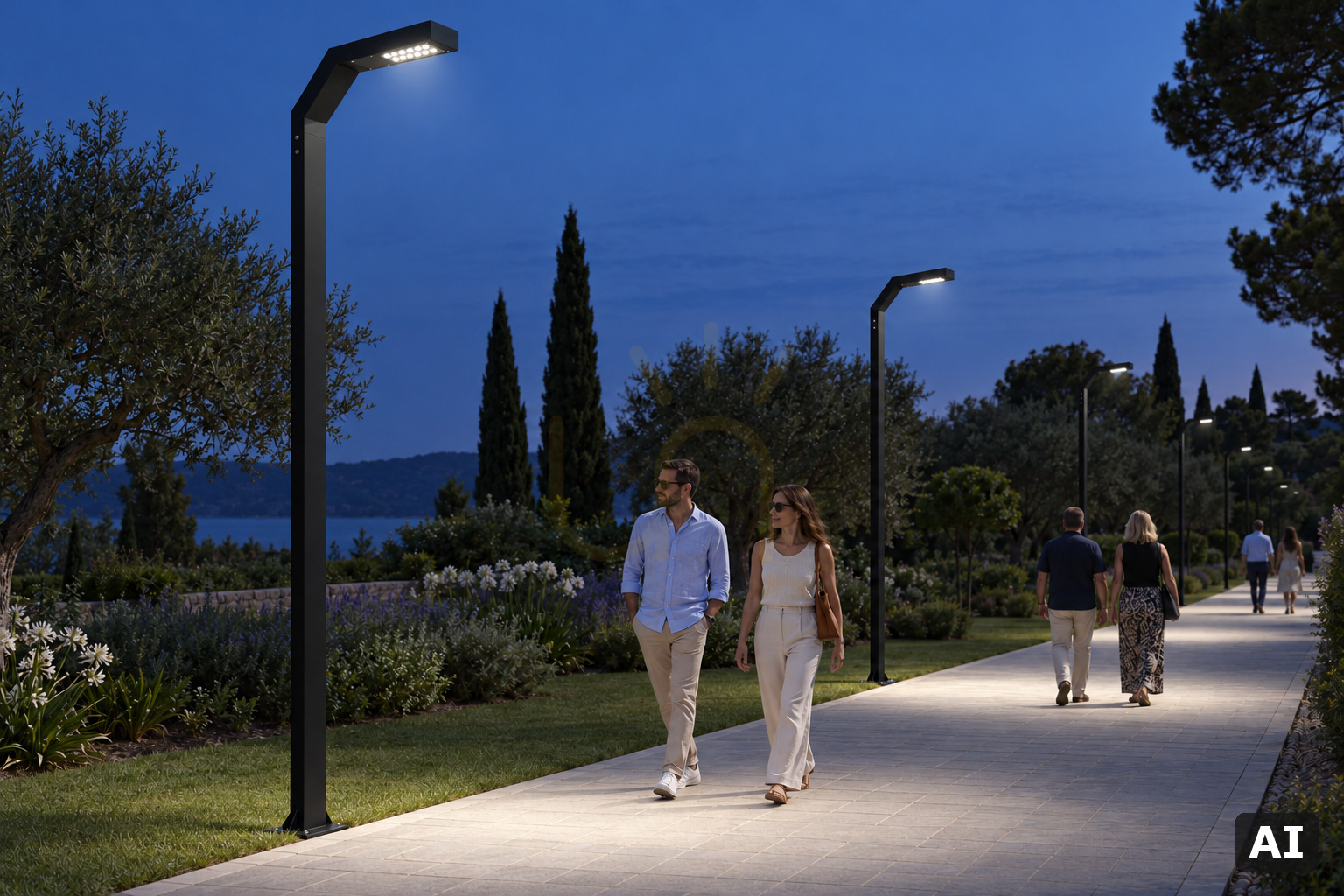

Das 9,9-W-Modul erzeugt 1831 lm, aus der Leuchte treten bei 12,2 W 1705 lm aus, also 139,8 lm/W. Die Linse vom Typ IESNA V verteilt das Licht symmetrisch rund um den Mast – passend für einen Platz, eine Wegkreuzung oder einen Parkplatz, beleuchtet aus 4 m Höhe. Der ULOR beträgt 0 %, die BUG-Einstufung B1-U1-G1 steht für geringes Aufwärtslicht und begrenzte Blendung. 4000 K ist Neutralweiß; CRI 70 genügt zur Orientierung, nicht aber für eine farbtreue Wiedergabe.

Steuerung

Das Betriebsgerät arbeitet im DALI2-System mit der Funktion NightDim und ist ab Werk auf maximalen Strom programmiert. Andere Modi, etwa eine Absenkung in der Nachtmitte (AstroDim, Dynadimmer), programmiert Norlys auf Sonderbestellung. Für Flimmern (Pst LM) und stroboskopischen Effekt (SVM) nennt der Hersteller Werte von höchstens 0,1.

Montage, Anschluss und Service

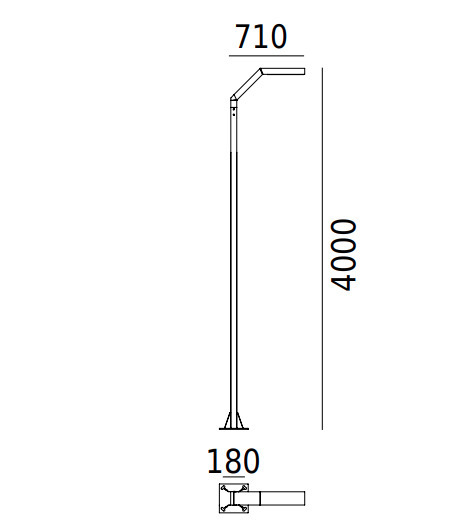

Der Mast wiegt netto 24 kg, sein Sockel ist 18 cm breit. Für die Gründung bestellt man separat den Erdanker 180GA0009 oder den Einbetonieranker 3091GA0009, bei Bedarf dazu den Montageadapter 1259GA0009. Die Klemmen nehmen Leiter bis 5 × 4 mm² auf und erlauben das Durchschleifen mit bis zu 5 × 2,5 mm²; das Kabel darf bis 13,6 mm Durchmesser haben. Der Einschaltstrom beträgt 15 A für 295 µs, daher gibt der Hersteller an, dass an einem B16A-Schalter 29 dieser Masten betrieben werden können, an C16A 49.

Die Leuchte hat Schutzklasse I und benötigt einen Schutzleiter; sie erreicht IP65, IK10 und 6/10 kV Stoßspannungsfestigkeit. Die Lebensdauer gibt der Hersteller für das Modul mit über 100 000 h (L90B10) an, für das Betriebsgerät mit 100 000 h. Modul und Betriebsgerät tauscht ein Fachbetrieb; für den Mast gibt es das Reparaturset ZS1091zx0009.
