Lichtmast Norlys Trysil 1031AL zweiarmig hellgrau RAL 9006 LED 23,3 W 4000 K DALI2 350 cm

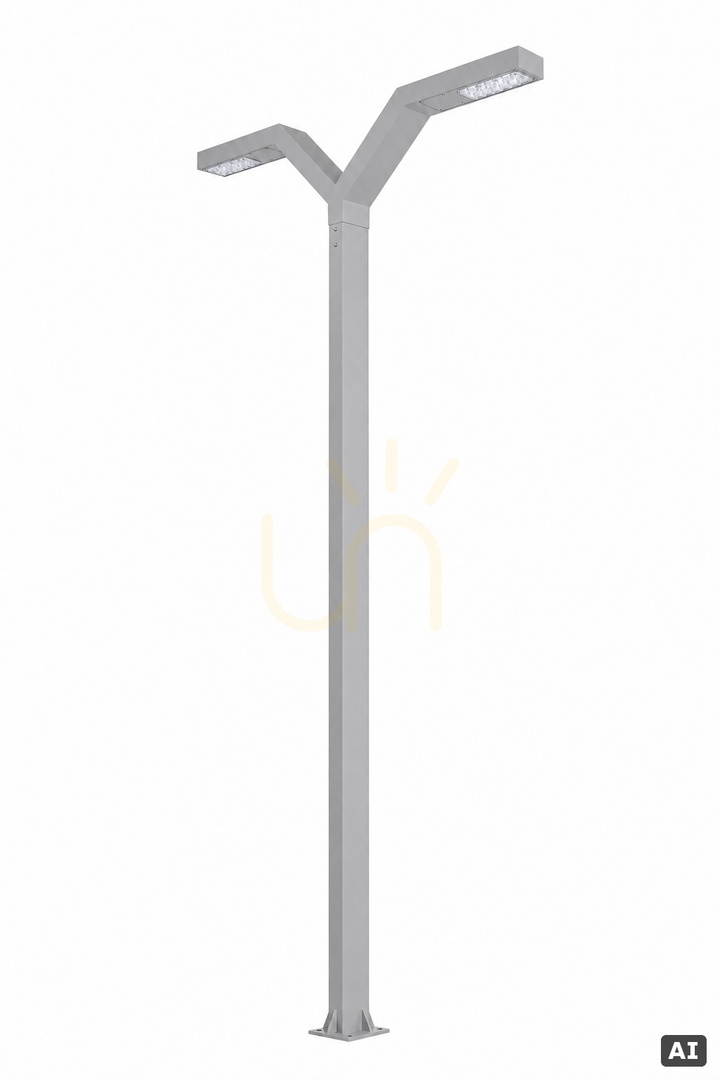

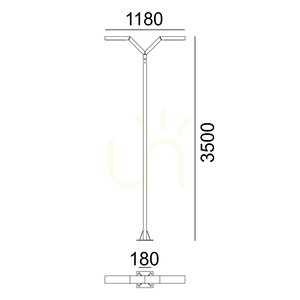

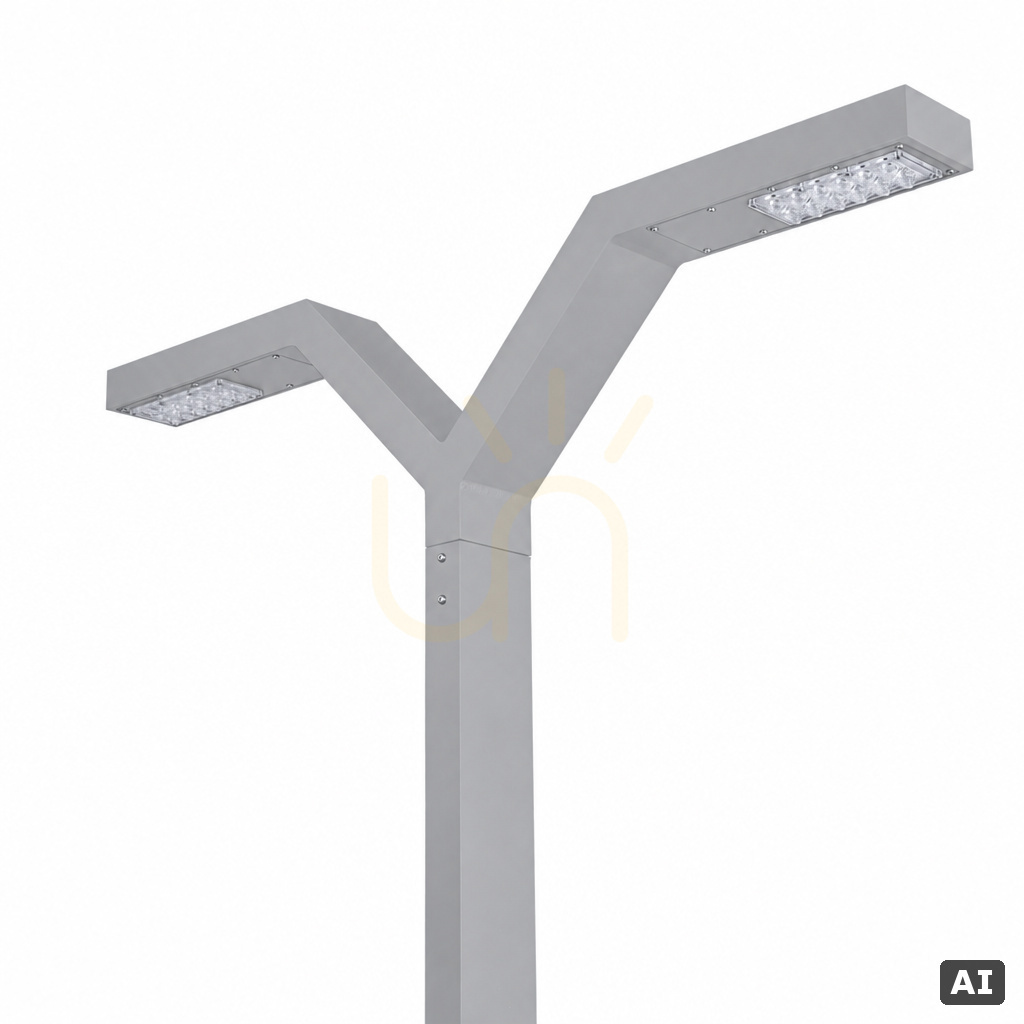

Trysil 1031AL ist ein kompletter Lichtmast mit 350 cm Höhe, der sich oben in zwei Arme in Y-Form mit 118 cm Spannweite teilt. Schaft mit 11 cm Querschnitt und Arme bestehen aus stranggepresstem Aluminiumprofil, pulverbeschichtet in Hellgrau RAL 9006. In jedem Arm sitzt ein LED-Modul unter Ledil-VSM-Linsen, abgedeckt mit klarem, UV-stabilisiertem Polycarbonat.

Wie viel und welches Licht er gibt

Zwei LED-Module Philips Fortimo FastFlex erzeugen zusammen 3663 lm, aus der Leuchte treten 3425 lm bei 23,3 W Leistungsaufnahme aus – 147 lm/W für den ganzen Mast. 4000 K ist neutralweißes Licht ohne Gelbstich, und Ra 70 gibt Farben weniger getreu wieder als Lichtquellen mit Ra 80: Das ist Licht für Wege und Plätze, nicht zum Hervorheben von Pflanzenfarben.

Die Linsen mit IESNA-Typ-V-Verteilung verteilen das Licht symmetrisch um den Schaft: Im Isoluxdiagramm des Herstellers für 3,5 m Höhe bildet die Lichtfläche ein annäherndes Quadrat mit dem Mast in der Mitte. Nur 0,9 % des Lichtstroms gehen über die Horizontale, der Mast hellt den Himmel also kaum auf.

DALI-Steuerung und Service

Das Betriebsgerät arbeitet im DALI-2-System, daher werden neben der Versorgung zwei Steueradern DA zum Mast geführt; die Klemmen nehmen fünf Leiter bis 4 mm² auf, das Kabel mit rundem Mantel darf bis 13,6 mm Durchmesser haben. Ab Werk ist das Betriebsgerät auf maximalen Strom programmiert, also auf vollen Lichtstrom. Die Nachtabsenkung NightDim und weitere Parameter programmiert der Hersteller nach Absprache mit dem Norlys-Vertrieb.

Die Module behalten 90 % ihres Lichtstroms über 100 000 h (L90B10), das Betriebsgerät ist auf 100 000 h ausgelegt. LED-Module und Betriebsgerät tauscht ein Fachservice mit dem Serviceset ZS1043zx0009 aus – eine verbrauchte Lichtquelle bedeutet also nicht, den ganzen Mast zu ersetzen.

Montage und separat zu kaufendes Zubehör

Der Mast kommt in einem Karton von 44 × 38 × 232 cm, ohne Fundament und Anschlusszubehör. Separat bestellt werden der Montageadapter 1259GA0009, der Erdanker 180GA0009 oder der Einbetonieranker 3091GA0009; die Anleitung nennt außerdem das Betonfundament B-50 und eine wasserdichte Anschlussdose mit 6-A-Sicherung (7666ZX0009). Die Fußplatte 24 × 24 cm sitzt auf vier M14-Bolzen im Abstand von 18 × 18 cm; Montage und Anschluss übernimmt eine Elektrofachkraft.

Schutzklasse I verlangt einen Schutzleiter PE im Stromkreis. IP65 schützt vor Staub und Strahlwasser aus jeder Richtung, IK10 ist die höchste Stoßfestigkeit der IK-Skala. Beim Einschaltstrom von 15 A lässt der Hersteller bis zu 29 Masten an einem B16- und bis zu 49 an einem C16-Leitungsschutzschalter zu.

Wo er hingehört

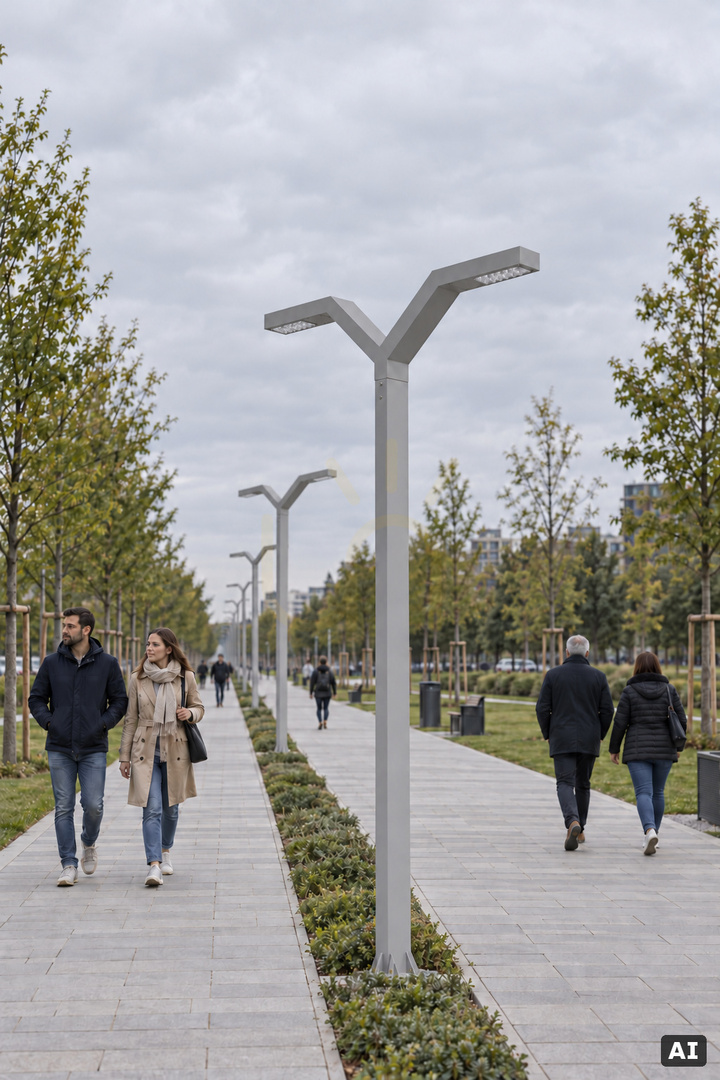

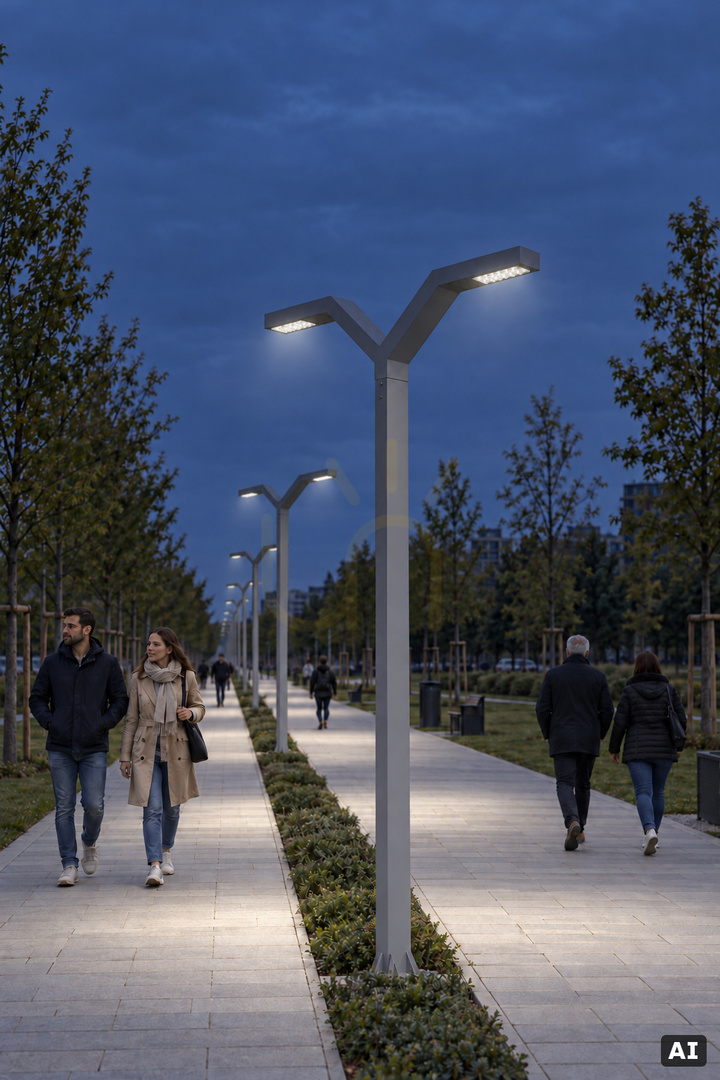

Der Hersteller sieht den Mast für Gärten, Privatgrundstücke und architektonische Anlagen vor: Parks, Einfahrten und Terrassen, wo ein Lichtpunkt in 3,5 m Höhe einen Platz oder Weg zu beiden Seiten des Schafts ausleuchten soll. Die Form ist modern – ein rechteckiges Profil gabelt sich im Winkel in zwei flache Arme, ohne Verzierungen.
