Lichtmast Trysil 1023AL Hellgrau RAL 9006 LED 4000K DALI2 300 cm NORLYS

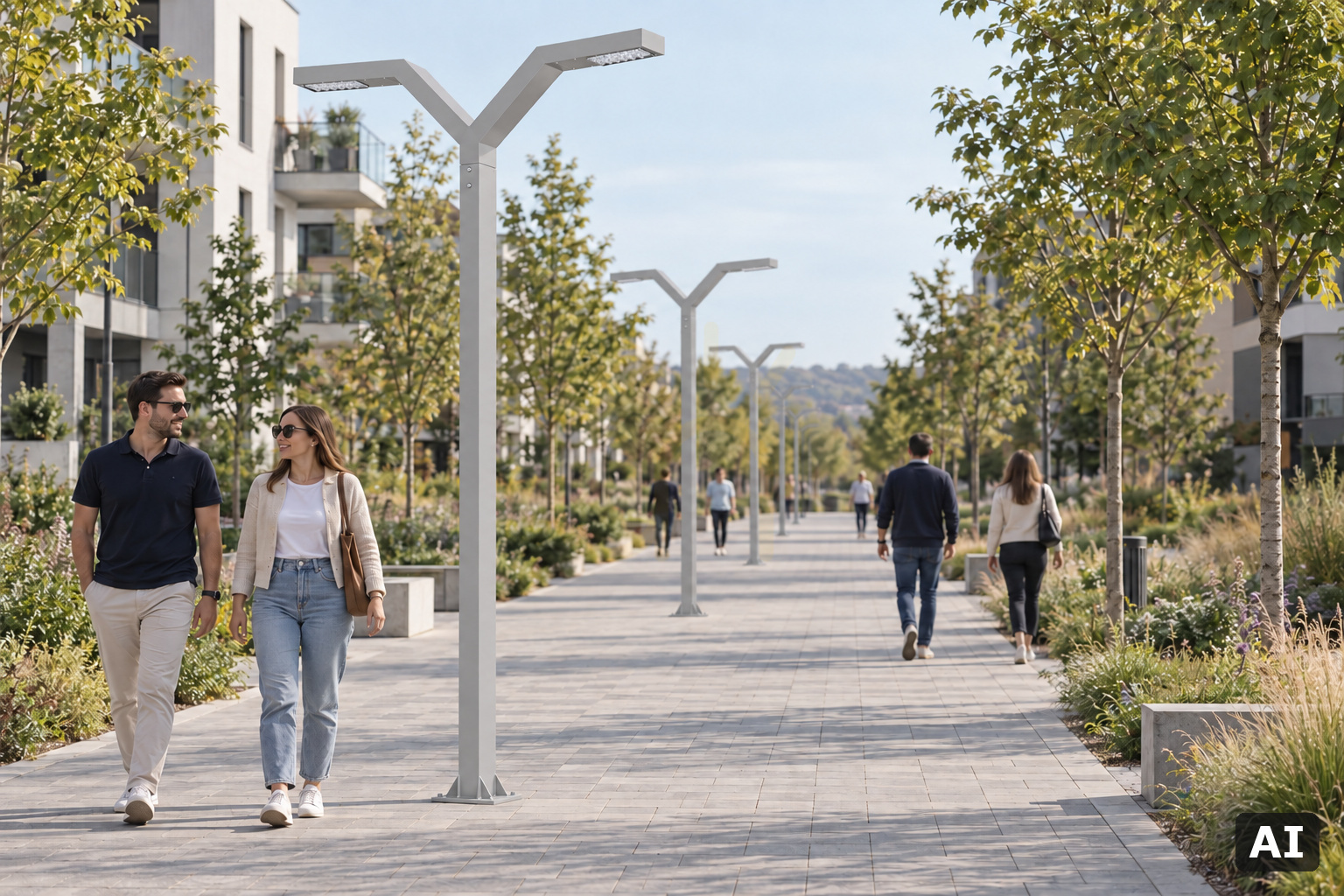

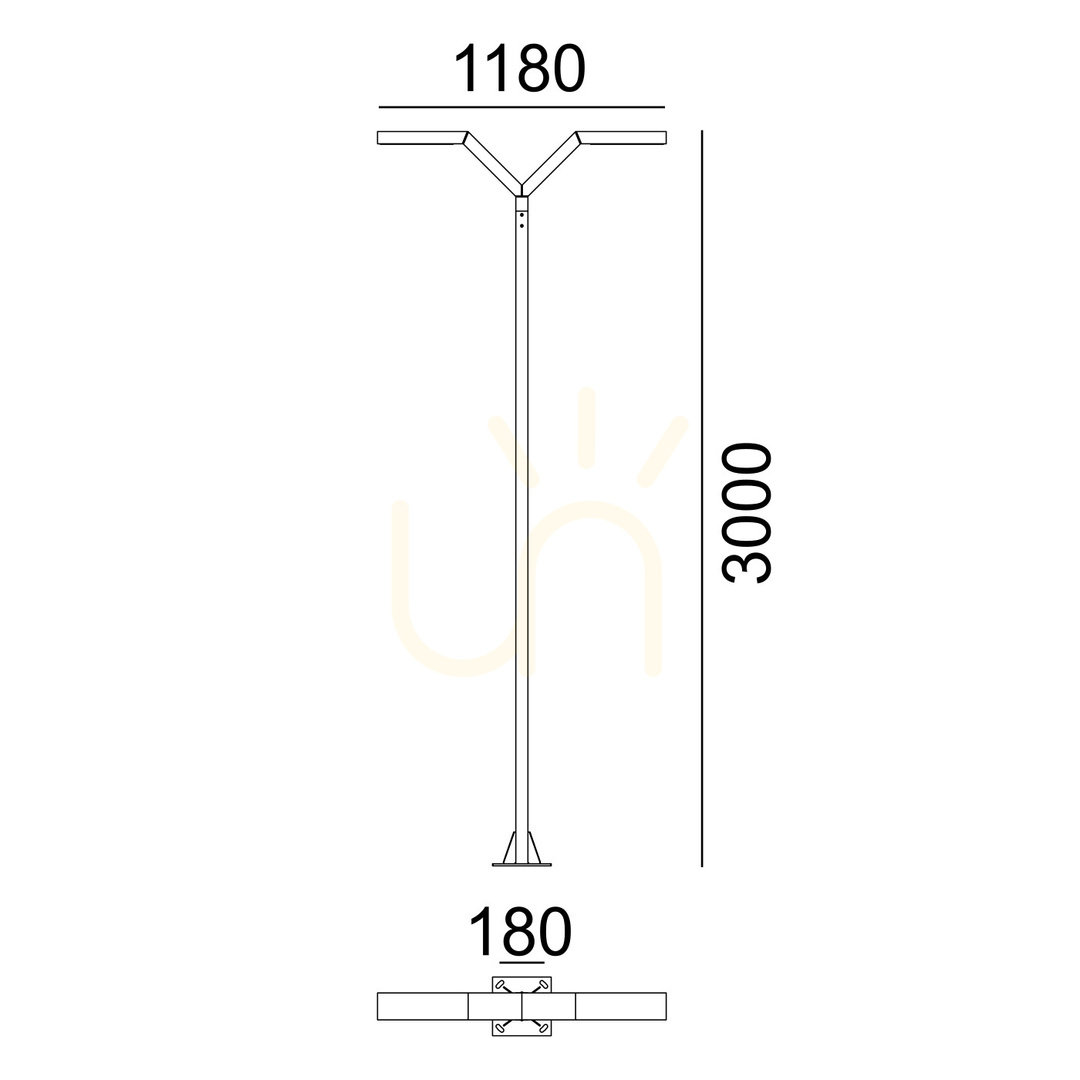

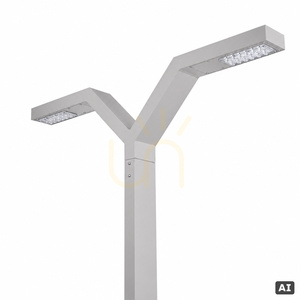

Trysil 1023AL ist ein kompletter Lichtmast mit 300 cm Höhe und zwei Y-förmig angeordneten Armen, deren Enden 118 cm auseinanderliegen. Mast und Arme bestehen aus stranggepresstem Aluminiumprofil, pulverbeschichtet in Hellgrau RAL 9006. In jedem Arm arbeitet ein LED-Modul hinter klarem, UV-stabilisiertem Polycarbonat. Der Hersteller sieht ihn für Gärten, Privatgrundstücke und architektonische Anwendungen vor.

Wie er das Licht verteilt

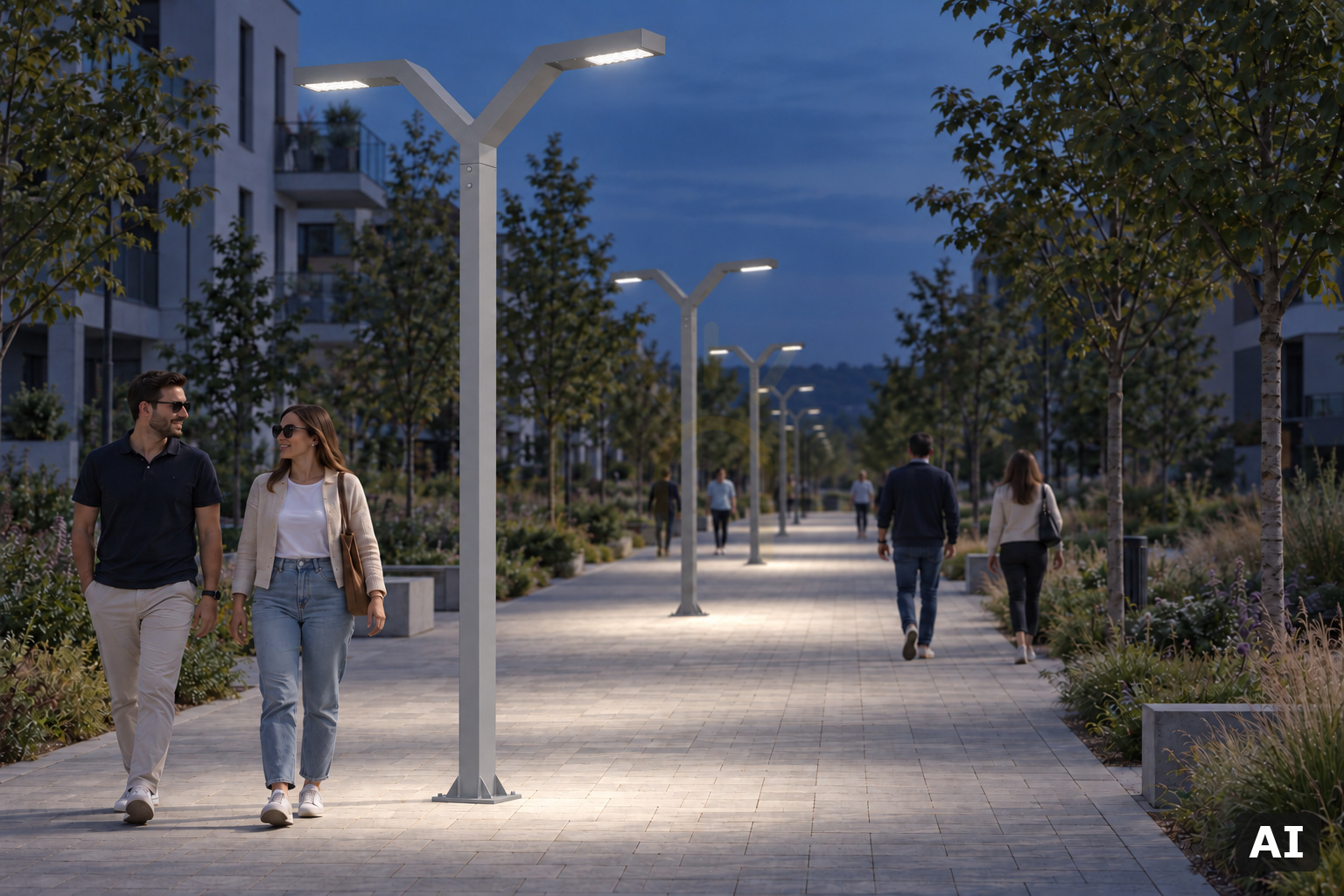

Die Leuchte nimmt 23,3 W auf und gibt 3308 lm ab (die Module selbst erzeugen 3663 lm), das ergibt 142 lm/W. 4000 K ist neutralweißes Licht. Ledil-SCL-Linsen mit IESNA-Verteilung Typ II/III legen das Licht als lang gezogenes Feld entlang eines Weges, einer Allee oder einer Einfahrt statt als runden Kreis um den Mast. Nur 0,9 % des Lichtstroms gehen nach oben (ULOR), daher die BUG-Einstufung B2-U2-G2. Ein Farbwiedergabeindex von Ra 70 genügt an Wegen und Zufahrten, Farben wirken darunter jedoch weniger naturgetreu als bei Ra 80–90.

Steuerung und Service

Das Betriebsgerät Philips Xi unterstützt DALI2 und NightDim. Ab Werk ist es auf maximalen Strom eingestellt; andere Betriebsprofile programmiert Norlys nach Absprache mit dem Vertrieb. Dimmen über DALI erfordert eine Steuerung dieses Systems – ein gewöhnlicher Phasendimmer ersetzt sie nicht. LED-Module und Betriebsgerät tauscht ein Fachservice (Reparaturset ZS1047zx0009); der Hersteller gibt für beide 100 000 Stunden Lebensdauer an, für die Module als L90B10-Wert.

Lieferung, Montage und Anschluss

Der Mast wiegt 23,3 kg und kommt in einem 323 cm langen Karton – diese Länge sollte man bei der Annahme der Lieferung einplanen. Das Fundament gehört nicht zum Lieferumfang: Montageadapter 1259GA, Erdanker 180GA oder Betonanker 3091GA werden separat bestellt. Die Klemmen nehmen Leiter bis 5 × 4 mm² auf, der nächste Mast lässt sich mit bis zu 5 × 2,5 mm² durchschleifen, und die Kabelverschraubung fasst Leitungen bis 13,6 mm Durchmesser. Ein B16-Leitungsschutzschalter trägt bis zu 29 dieser Masten, ein C16 bis zu 49.

Es ist eine Leuchte der Schutzklasse I und muss an den Schutzleiter angeschlossen werden. IP65 bedeutet staubdicht und geschützt gegen Strahlwasser, IK10 ist die höchste Stoßfestigkeitsklasse, und die Stoßspannungsfestigkeit von 6/10 kV gibt an, welche Überspannungen im Netz die Leuchte ohne Schaden übersteht.
