Lichtmast NORLYS TRYSIL 1094AL hellgrau RAL 9006 LED 12,2W 3000K DALI2 400 cm

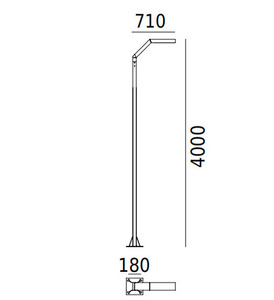

Trysil 1094AL ist ein kompletter Lichtmast von 4 m Höhe mit einem Ausleger. Das senkrechte Profil aus stranggepresstem Aluminium, hellgrau pulverbeschichtet (RAL 9006), geht oben in einen 71 cm weit ausladenden Arm über, der in einem flachen LED-Kopf unter einer klaren, UV-stabilisierten Polycarbonat-Abdeckung endet. LED-Modul und Betriebsgerät sind eingebaut, ein Leuchtmittel muss also nicht dazugekauft werden.

Wo er passt und wie er leuchtet

Norlys sieht Trysil für Gärten, Privatgelände und andere architektonische Anwendungen vor – mit 4 m Höhe ist das ein Mast für einen Parkweg, eine Einfahrt oder eine längere Zufahrt. Eine Ledil-SCL-Linse erzeugt eine Lichtverteilung nach IESNA Typ II/III: Licht, das sich entlang des Weges streckt, statt eines runden Flecks unter dem Mast.

Die Leuchte liefert 1594 lm bei 12,2 W in 3000 K, also Warmweiß. ULOR 0 % und die BUG-Einstufung B1-U1-G1 bedeuten, dass kein Licht oberhalb des Kopfes austritt, der Mast strahlt also nicht in den Himmel. CRI 70 ist ein für Straßen- und Wegebeleuchtung üblicher Wert. Der Hersteller gibt für das LED-Modul (L90B10) und das Betriebsgerät jeweils 100.000 Stunden an.

Steuerung und Anschluss

Das Betriebsgerät arbeitet mit DALI2 / NightDim, die Helligkeit wird also über einen DALI-Bus gesteuert – ein gewöhnlicher Phasendimmer funktioniert nicht. Ab Werk ist es auf maximalen Strom programmiert, andere Einstellungen nimmt Norlys nach Absprache mit dem Vertrieb vor. Die Leuchte hat Schutzklasse I, der Schutzleiter muss angeschlossen werden. Die Klemmen nehmen Leiter bis 5 × 4 mm² auf und erlauben das Durchschleifen zum nächsten Mast (bis 5 × 2,5 mm²), das Rundkabel darf bis ø13,6 mm messen. Das Datenblatt nennt auch, wie viele Masten ein Leitungsschutzschalter trägt: B10A – 18, B16A – 29, C10A – 30, C16A – 49 – eine Zahl, die bei der Planung des Stromkreises für eine ganze Allee zu prüfen ist.

Montage und Zubehör

Der Mast wiegt netto 24 kg und wird in einem Karton von 44 × 38 × 232 cm geliefert – Maße und Gewicht, die beim Transport zu berücksichtigen sind. Die Befestigung ist nicht enthalten: Je nach Untergrund kommt ein Erdanker (Index 180), ein Betonieranker (3091) oder ein Montageadapter (1259) dazu. Montage und Service behält der Hersteller entsprechend qualifizierten Personen vor.
