Lichtmast Norlys Trysil 1095GR graphit LED 12,2 W 4000 K DALI2 400 cm

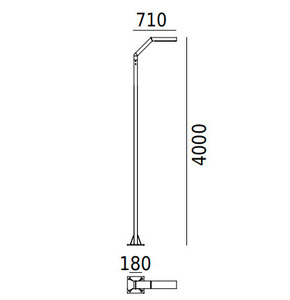

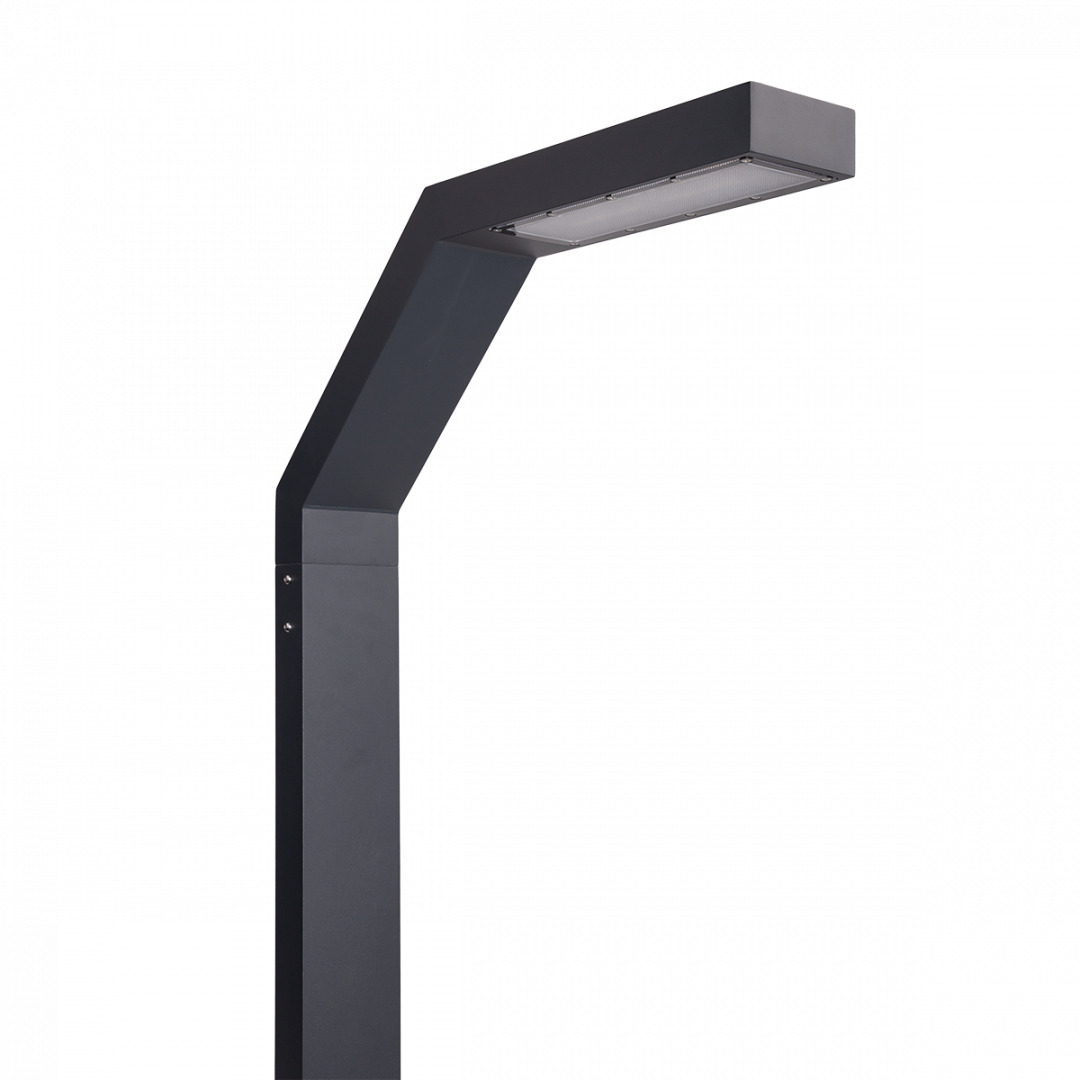

Die Norlys Trysil 1095GR ist ein kompletter Lichtmast von 4 m Höhe mit einem einzelnen, 71 cm ausladenden Ausleger, an dessen Ende ein flacher LED-Kopf sitzt. Mast und Ausleger bestehen aus stranggepresstem Aluminiumprofil, graphitfarben pulverbeschichtet (RAL 7016); das Modul liegt hinter einer klaren, UV-stabilisierten Polycarbonat-Abdeckung.

Wie er leuchtet

Die Leuchte nimmt 12,2 W auf und gibt 1667 lm ab. Die Ledil-SCL-Linse erzeugt eine Lichtverteilung nach IESNA Typ II/III – ein längliches Lichtfeld entlang eines Weges, einer Allee oder Zufahrt statt eines Kreises um den Mast. ULOR 0 % bedeutet, dass kein Licht nach oben geht: Es leuchtet nicht in Fenster und hellt den Himmel nicht auf. 4000 K ist neutralweißes Licht; CRI 70 ist für Straßenbeleuchtung üblich, die Farben wirken weniger satt als unter einer Wohnraumleuchte. Der Hersteller gibt Flimmern (Pst LM) und Stroboskopeffekt (SVM) von höchstens 0,1 an.

Steuerung und Versorgung

Das Philips-Betriebsgerät arbeitet im System DALI outdoor (DALI2 / NightDim) und ist ab Werk auf den maximalen Strom eingestellt; andere Modi, etwa eine Leistungsabsenkung in der Nachtmitte, programmiert Norlys auf Bestellung. Die Klemmen nehmen Leiter bis 5 × 4 mm² auf, mit Durchschleifen bis 5 × 2,5 mm², die Kabeleinführung fasst Kabel bis 13,6 mm.

Schutzklasse I erfordert den Anschluss eines Schutzleiters. Der Einschaltstrom beträgt 15 A für 295 µs, daher nennt der Hersteller, wie viele Masten ein Leitungsschutzschalter trägt: 18 an B10, 29 an B16, 30 an C10 und 49 an C16 – die Zahlen für die Planung des Stromkreises entlang einer längeren Allee.

Montage und Service

Die Teile für die Gründung werden separat gekauft: Montageadapter 1259GA, Erdanker 180GA oder Betonanker 3091GA. Der Mast wiegt 24 kg. IP65 heißt staubdicht und gegen Strahlwasser geschützt, IK10 ist die höchste Schlagfestigkeit des Gehäuses.

LED-Modul und Betriebsgerät tauscht ein Fachbetrieb (Reparatursatz ZS1095zx0009). Der Hersteller gibt für das Modul 100 000 Stunden bei 90 % Lichtstrom (L90B10) an, für das Betriebsgerät ebenso viel. Die schlichte, moderne Form passt in Garten und Park sowie auf das Gelände von Hotel und Restaurant.
