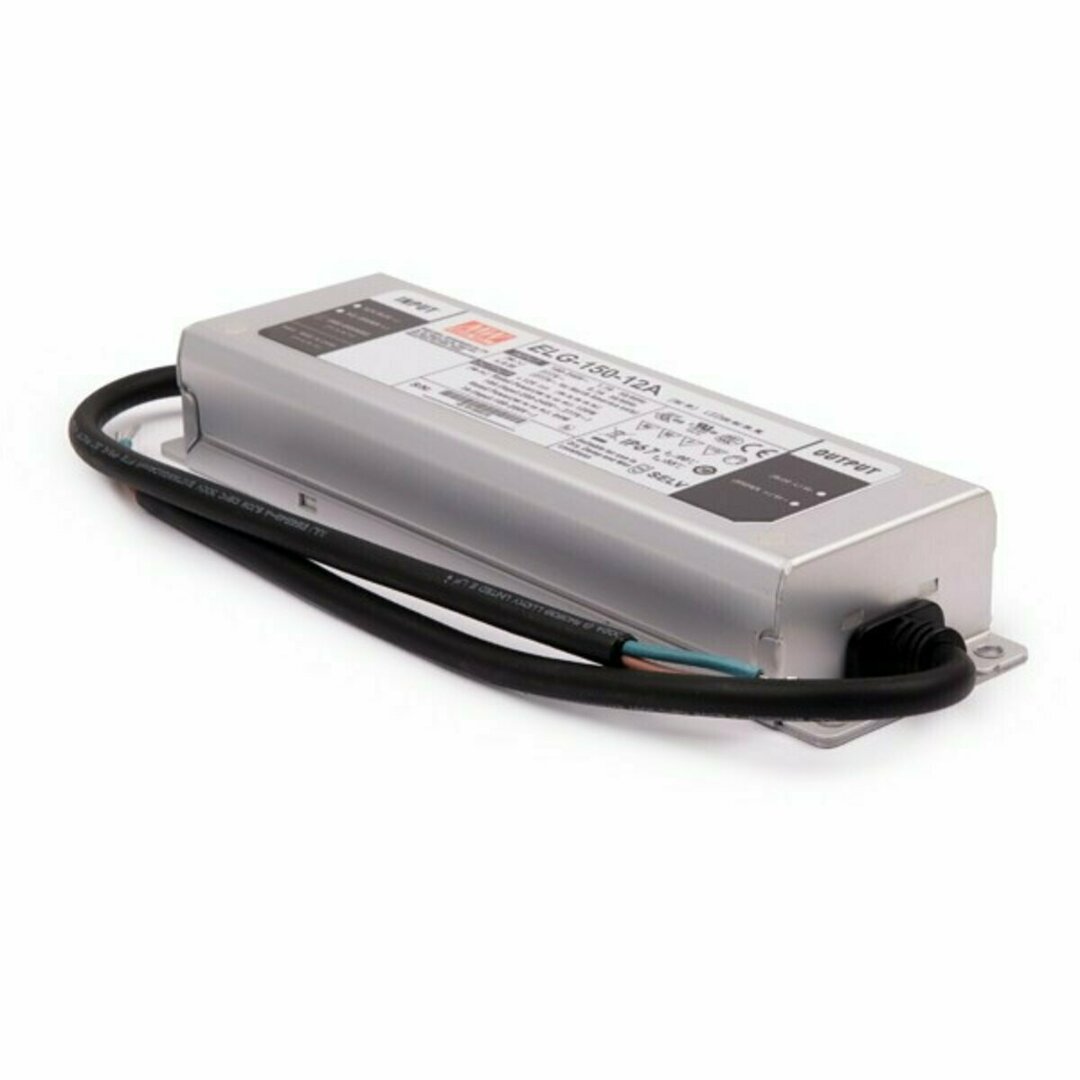

MEAN WELL ELG-150-12A LED-Netzteil 12V 120W IP65

Der ELG-150-12A ist ein LED-Netzteil von MEAN WELL in einem Aluminiumgehäuse mit 12 V Ausgangsspannung. Es arbeitet in zwei Betriebsarten — Konstantspannung und Konstantstrom — und liefert bei einer Netzspannung von 200–305 V AC bis zu 120 W. Die Ausführung „A" besitzt ein eingebautes Potentiometer zum Einstellen von Ausgangsspannung und Ausgangsstrom.

Was es versorgt und wie die Leistung gewählt wird

Der Ausgang liefert 12 V bei einem Nennstrom von 10 A, also 120 W. Diesen Wert vergleichen Sie mit der Gesamtleistung der Last: Bei einem LED-Streifen multiplizieren Sie die Leistung pro Meter mit der Länge des Abschnitts und prüfen, ob das Ergebnis unter 120 W bleibt. Der Eingang nimmt 100–305 V AC bei 47–63 Hz an, im 230-V-Netz arbeitet das Gerät also ohne zusätzlichen Transformator.

Der typische Wirkungsgrad beträgt 88,5 %, die Leerlaufaufnahme liegt unter 0,5 W. Die aktive PFC hält den Leistungsfaktor bei Volllast und 230 V über 0,95. Der Hersteller gibt an, dass an einem 16-A-Leitungsschutzschalter der Charakteristik B drei solcher Netzteile betrieben werden können.

Spannung und Strom einstellen

Über das eingebaute Potentiometer lässt sich die Ausgangsspannung zwischen 10,8 und 13,2 V und die Strombegrenzung zwischen 5 und 10 A einstellen. Eine höhere Spannung gleicht den Spannungsabfall auf langen Zuleitungen aus, eine niedrigere Strombegrenzung senkt die Ausgangsleistung, ohne das Netzteil zu tauschen. Genau diese Funktion unterscheidet die A-Ausführung von der Grundversion — und deshalb trägt sie IP65 statt IP67.

Wo es montiert wird

Das Gehäuse misst 219 × 63 × 35,5 mm — ein Maß, das Sie mit dem freien Platz in der abgehängten Decke, im Schrank oder in der Installationsdose vergleichen sollten. Vier Bohrungen von 4,5 mm Durchmesser in den Montagelaschen, 195 mm voneinander entfernt, nehmen die Befestigungsschrauben auf.

Die Schutzart IP65 steht für ein staubdichtes, gegen Strahlwasser geschütztes Gehäuse; der Hersteller lässt eine Gehäusetemperatur von −40 bis +90 °C zu. Das Netzteil hat keinen Lüfter und gibt die Wärme über das Metallgehäuse ab, es braucht daher freie Luftzirkulation. Die Anschlussleitungen sind auf beiden Seiten rund 300 mm lang: eingangsseitig braun L und blau N, ausgangsseitig rot plus und schwarz minus.

Der Hersteller weist darauf hin, dass das Netzteil gemäß ErP nur hinter einem Schalter betrieben werden darf und nicht dauerhaft am Netz bleiben soll. Die angegebene Lebensdauer liegt über 50 000 Stunden bei einer Gehäusetemperatur bis 80 °C, die Garantie von MEAN WELL beträgt 5 Jahre.
