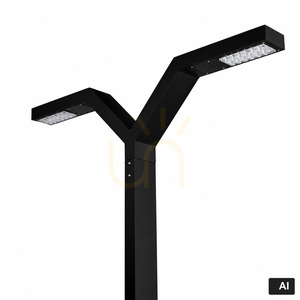

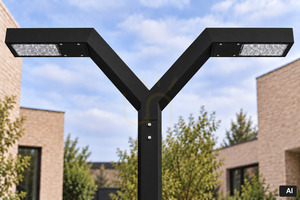

TRYSIL 1011BL ist eine komplette Mastleuchte: ein 263 cm hoher Mast aus stranggepresstem Aluminium, der in einer Gabel mit zwei Köpfen im Abstand von 118 cm endet. Ausführung in Schwarz, RAL 9005. Gekauft wird eine Position — Mast und Köpfe sind ein Produkt.
Eine gerichtete Linse, kein einfacher Diffusor

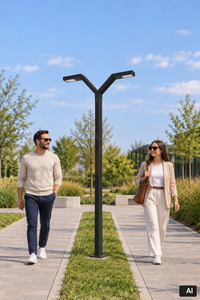

Die Optik nutzt eine Ledil-SCL-Linse mit einer Verteilung nach IESNA Typ II/III. Das ist ein asymmetrisches Muster, ausgelegt zur Beleuchtung entlang eines Weges — Gehweg, Zufahrt — und nicht gleichmäßig in alle Richtungen. In der Praxis lassen sich Masten bei gleicher Leistung weiter auseinandersetzen, weil das Licht dorthin geht, wo es gebraucht wird.
Wie viel Licht in den Himmel geht
Der Lichtanteil nach oben liegt bei ULOR 0,9%, die BUG-Klassifizierung bei B1-U2-G1. Grenzt die beleuchtete Fläche an Wohnbebauung oder Schutzgebiete, ist das ein konkretes Argument.
Flimmern — Werte zum Vergleichen
Der Hersteller gibt PstLM ≤ 0,1 und SVM ≤ 0,1 an. Die EU-Grenzwerte betragen 1,0 beziehungsweise 0,4, TRYSIL liegt also eine Größenordnung darunter statt knapp darunter. Das zählt dort, wo Menschen sich länger aufhalten, und beim Betrieb von Überwachungskameras.
DALI2 und NightDim
Die Leuchte hat ein eingebautes DALI2-Betriebsgerät und die Funktion NightDim (XI FP NLD) — autonome Absenkung in den Nachtstunden ohne Steuerungssystem. Für kleinere Anlagen, bei denen sich ein DALI-Bus nicht lohnt, bedeutet das echte Einsparung ohne zusätzliche Verkabelung. Der Einschaltstrom beträgt 21 A / 225 µs, was bei der Absicherung mehrerer Masten an einem Stromkreis zählt.
Lichttechnische Daten
Die beiden LED-Module nehmen 13 W auf, die gesamte Leuchte 16,3 W, und 2293 lm treten aus der Leuchte aus bei 2509 lm Quellenlichtstrom — ein Wirkungsgrad von 140,7 lm/W, ein sehr hoher Wert. Lichtfarbe 4000 K. Die Farbwiedergabe liegt bei CRI 70, die Farbkonsistenz bei SDCM5 — typisch für Wegebeleuchtung, aber nicht für Orte, an denen Farben beurteilt werden. Lebensdauer L90B10 100.000 h nach LM-80; das Betriebsgerät ebenfalls 100.000 h.
Beständigkeit und Montage
Dichtheit IP65, mechanische Festigkeit IK10, Abdeckung aus klarem, UV-stabilisiertem Polycarbonat. Betriebsbereich −20 bis +45 °C. Schutzklasse I — ein Schutzleiter ist erforderlich. Die Klemmen nehmen bis 5 × 4 mm² auf, die Durchschleifung zum nächsten Masten bis 5 × 2,5 mm². Verankerungsteile werden separat gekauft: Montageadapter 1259, Erdanker 180 oder Betonieranker 3091. Gewicht 21,3 kg netto / 23,7 kg brutto. Ein Service-Set ZS1011zx0009 ist erhältlich.
Ausführungen
Dasselbe Modell gibt es in drei Farben: Schwarz RAL 9005 (1011BL), Aluminium RAL 9006 (1011AL) und Graphit RAL 7016 (1011GR). Auf Bestellung liefert Norlys eine andere RAL-Farbe.
Technische Daten
- Herstellerartikel: 1011BL (Schwarz RAL 9005)
- EAN: 7042890101163
- Kollektion: TRYSIL (NORLYS)
- Typ: Mastleuchte, Doppelkopf
- Maße: 118 × 24 × 263 cm; Verpackung 44 × 38 × 232 cm
- Gewicht: 21,3 kg netto / 23,7 kg brutto
- Material: stranggepresstes, pulverbeschichtetes Aluminium; klare UV-stabilisierte PC-Abdeckung
- Optik: Ledil-SCL-Linse, Verteilung IESNA Typ II/III
- Leuchtmittel: 2 LED-Module
- Leuchtenleistung: 16,3 W (Module 13 W)
- Leuchtenlichtstrom: 2293 lm (Quelle 2509 lm)
- Wirkungsgrad: 140,7 lm/W
- Farbtemperatur: 4000 K
- CRI 70; SDCM5; PF 0,92; THD 7%
- ULOR: 0,9%; BUG: B1-U2-G1
- Flimmern: PstLM ≤ 0,1; SVM ≤ 0,1
- Lebensdauer: L90B10 100.000 h; Betriebsgerät 100.000 h
- Steuerung: DALI2 / NightDim (XI FP NLD); Einschaltstrom 21 A / 225 µs
- Versorgung: 220–240 V
- Schutzklasse: I; IP65; IK10
- Umgebungstemperatur: −20…+45 °C
- Garantie: 5 Jahre; Korrosionsschutzgarantie 25 Jahre
- Zubehör separat: Adapter 1259, Erdanker 180, Betonieranker 3091
