Rendl 1F R12264 Längsverbinder mit Einspeisung, lang, schwarz, 230 V Aktionscode - LUN18 bis zum Ende des 28. Okt

Rendl R12264 ist ein langer, schwarzer Längsverbinder mit Einspeisemöglichkeit für das einphasige 1F-Stromschienensystem. Er verbindet zwei Schienenabschnitte in gerader Linie. Zwischen den einsteckbaren Enden liegt eine rechteckige Abdeckung. Das Bauteil ist weder eine Leuchte noch ein Schalter.

Schienen verbinden und Strom einspeisen

Diese Ausführung verbindet Abschnitte des Rendl-1F-Systems und ermöglicht die Einspeisung an der Verbindungsstelle. Sie ist für 230 V AC vorgesehen; der Hersteller nennt einen maximalen Strom von 16 A. Entscheidend ist die Kompatibilität mit dem einphasigen Rendl-System, nicht allein die Farbe der Schiene. Der Verbinder erzeugt selbst kein Licht und regelt auch nicht dessen Helligkeit.

Abdeckung und Gesamtlänge unterscheiden

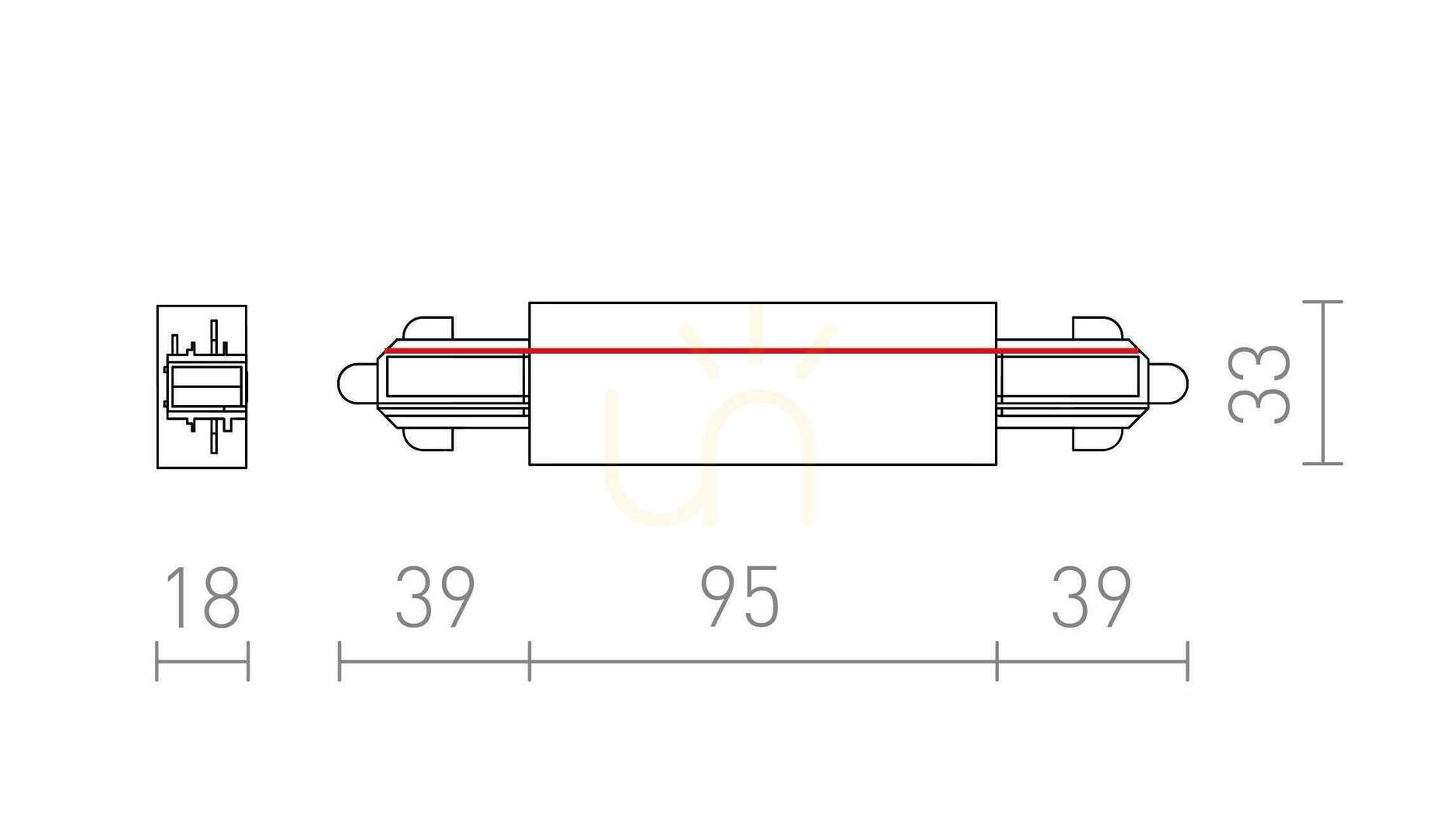

Die Herstellerzeichnung zeigt eine 9,5 cm lange Abdeckung sowie zwei Endstücke von jeweils 3,9 cm. Daraus ergibt sich eine Gesamtlänge von 17,3 cm bei 3,3 cm Breite und 1,8 cm Höhe. Für die Planung lässt sich damit die Länge des sichtbaren Gehäuses vom Maß des vollständigen Bauteils unterscheiden. Die schwarze Ausführung trägt den Artikelcode R12264.

Die Anleitung verlangt, vor der Montage die Stromversorgung abzuschalten und die Installation durch eine qualifizierte Fachkraft ausführen zu lassen. Das Anschlussbild zeigt auch den Schutzleiter. Einspeisepunkt und weitere Komponenten müssen passend zur gesamten Stromschienenanlage geplant werden.
