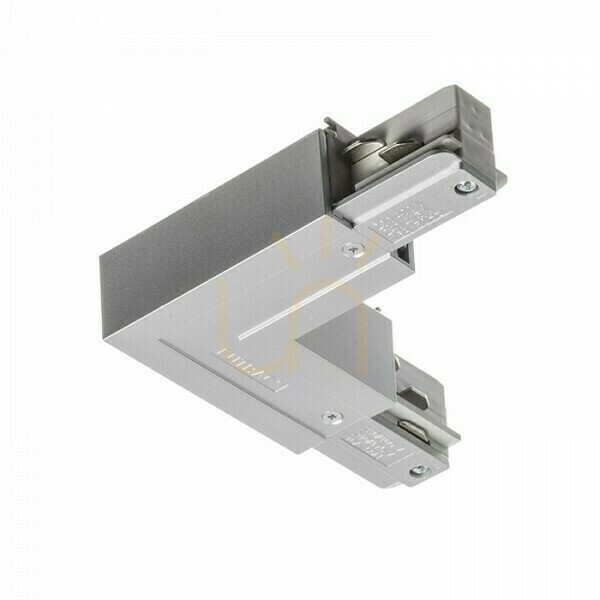

Dies ist ein L-Verbinder für die 3-Phasen-Stromschiene EUTRAC von Rendl – das Bauteil, das zwei Schienenabschnitte im rechten Winkel verbindet. Silbergraue Ausführung, Innenpolung.
Die Polung – die entscheidende Wahl bei der Bestellung
Eine 3-Phasen-Schiene ist nicht symmetrisch: der Schutzleiter verläuft an einer ihrer Seiten, und davon hängt ab, in welche Richtung die Schiene nach der Montage „blickt". Wenn die Trasse um die Ecke geht, lässt sich der Winkel auf zwei Arten ausführen – mit dem Schutzleiter auf der Innenseite der Ecke oder auf der Außenseite. Für jede Variante gibt es einen eigenen Verbinder, und sie sind nicht austauschbar. Dies ist die Version mit Innenpolung. Rendl fertigt das Gegenstück mit Außenpolung – prüfen Sie vor der Bestellung die Verlegezeichnung oder die bereits montierte Schiene.
Ein Verbinder, der zugleich Einspeisung ist
Es handelt sich nicht um eine rein mechanische Verbindung: über dieses Bauteil lässt sich die Stromversorgung in das System einspeisen. Eine Komponente übernimmt also Ecke und 230-V-Anschlusspunkt zugleich, sodass sich die Einspeisung in der Raumecke verstecken lässt, statt einen separaten Einspeiser mitten auf einer geraden Strecke zu setzen. Maximale Last: 16 A – die Grenze für den gesamten über diesen Punkt gespeisten Abschnitt.
Drei Stromkreise, und wozu
Ein 3-Phasen-System führt drei unabhängige Stromkreise in einer Schiene. Leuchten werden durch Drehen des Adapters einem gewählten Kreis zugeordnet, sodass sich aus einer Schiene drei Lichtszenen über getrennte Schalter steuern lassen: etwa Strahler über der Auslage, Allgemeinlicht und Nebenräume. In Läden, Galerien und Büros ist das Standard.
Kompatibilität
Das Teil gehört zum System EUTRAC / Eurostandard 3-Phasen mit 230 V. Es passt zu den Aufbauschienen dieses Systems und zu seinen übrigen Komponenten: geraden und flexiblen Verbindern, Endkappen, Seilabhängungen und Adaptern. Für Einbauschienen hält Rendl eigene Verbinderversionen bereit – dieser ist für die Aufbauvariante. Maße: 7,8 × 7,8 cm, Höhe 3,3 cm; Gewicht 160 g.
Technische Daten
- Herstellercode: R11328 (Rendl, System EUTRAC), EAN 8595685404868
- Typ: L-Verbinder mit Einspeisemöglichkeit, Innenpolung
- System: 3-Phasen, Eurostandard / EUTRAC; 230 V
- Maximale Last: 16 A
- Maße: 7,8 × 7,8 cm, Höhe 3,3 cm; Gewicht 160 g
- Farbe: silbergrau (auch in Weiß und Schwarz erhältlich)
- Ausführung: für Aufbauschienen
