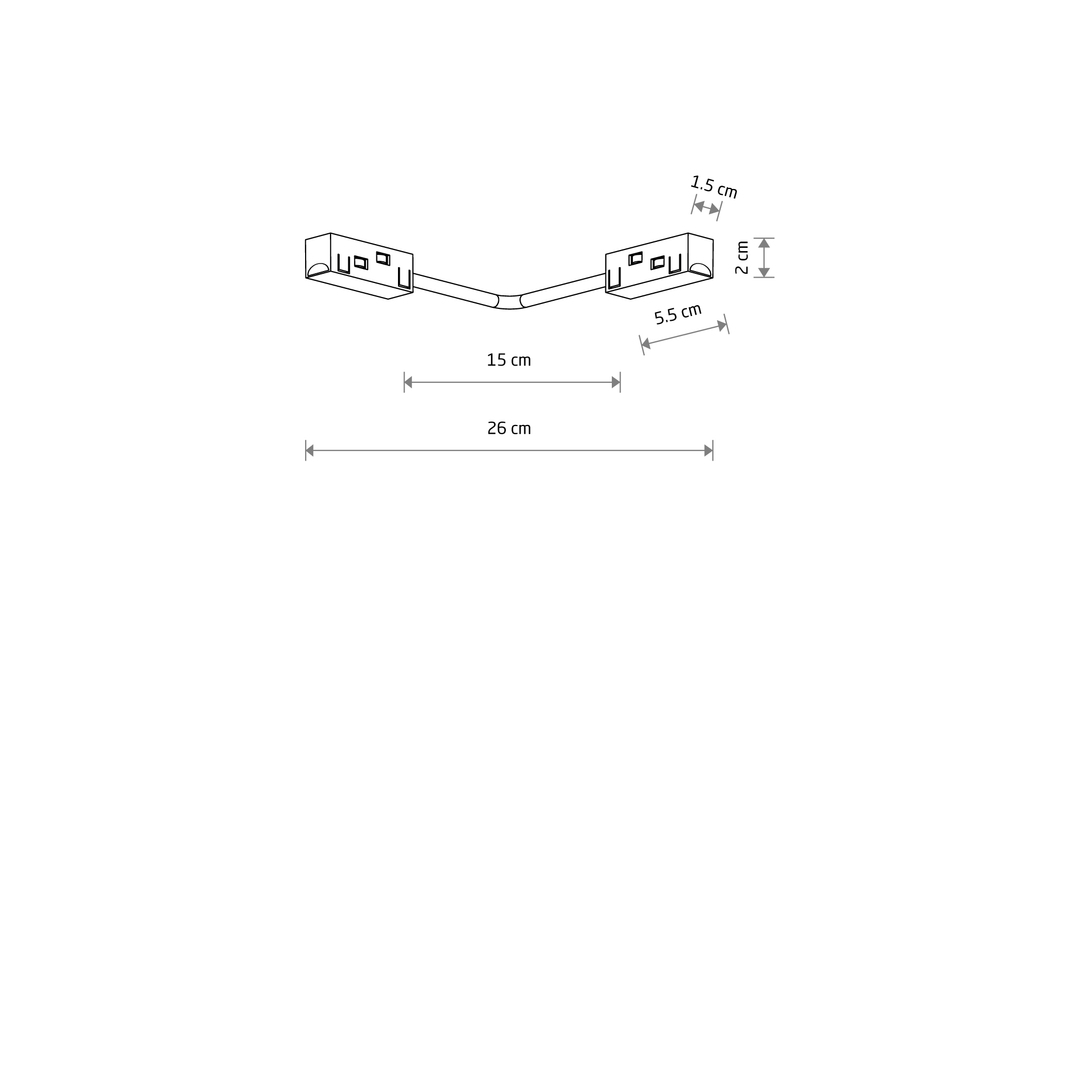

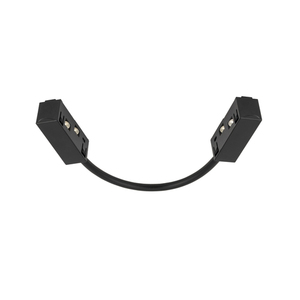

Nowodvorski LVM CORNER CONDUCTIVE MODULE 10166 ist ein schwarzer Stromverbinder für das Niedervolt-Schienensystem LVM. Zwei Endstücke mit Kunststoffgehäuse sind durch ein Kabel verbunden und stellen die elektrische Verbindung zwischen Schienenabschnitten her.
Stromführung zwischen mechanisch verbundenen Schienen
Das Modul verbindet Schienen elektrisch, nachdem diese mechanisch zusammengefügt wurden. Es eignet sich sowohl für eine Ecke mit 90° als auch für geradlinig angeordnete Abschnitte. Seine Aufgabe ist die elektrische Durchgängigkeit. Es ersetzt somit nicht das Verbindungsteil, das die Schienen mechanisch zusammenhält. Bei der Zusammenstellung einer Anlage müssen beide Funktionen berücksichtigt werden.
Der Hersteller bestätigt die Verwendung mit aufgesetzten und eingelassenen LVM-Schienen. Wählen Sie die weiteren Komponenten passend zu diesem konkreten System. Ein ähnliches Schienenprofil oder die allgemeine Bezeichnung „magnetisch“ reichen als Kompatibilitätsnachweis nicht aus. Der Verbinder ist weder eine Leuchte noch ein Netzteil und bildet allein keine betriebsfähige Beleuchtungsanlage.
Planung im LVM-System mit 48 V
Das Modul ist für 48 V Gleichspannung vorgesehen; als maximalen Strom nennt der Hersteller 6 A. Dieser Wert bezeichnet eine Stromgrenze und keine Leuchtenleistung in Watt. Für die Planung der Verbindung muss er gemeinsam mit den Daten des Netzteils, der angeschlossenen Leuchten und der übrigen Systemteile betrachtet werden.
Die LVM-Anleitung verlangt eine gleichmäßige elektrische Belastung und eine gleichmäßige Verteilung der Leuchten entlang der Schienen. Bei einer einzigen Stromversorgung beträgt die maximale Systemlänge 20 m. Zwischen den Befestigungspunkten empfiehlt der Hersteller höchstens 100 cm. Diese Angaben betreffen die gesamte Schienenanlage, nicht die Länge des Verbinders.
Lieferumfang und Montage
Die Verpackung enthält das leitende Modul. Die schwarzen Gehäuse zeigen eine schlichte technische Form ohne dekorative Elemente. Das Bauteil ist für Innenräume bestimmt. Installation und Anschluss müssen durch eine für Arbeiten an elektrischen Geräten berechtigte Person erfolgen, bei abgeschalteter Stromversorgung und entsprechend der Montageanleitung des Systems.
