Steinel IR MICRO DALI-2 APC Präsenzmelder

Der Steinel IR Micro DALI-2 APC ist ein Decken-Präsenzmelder mit Passiv-Infrarot, ausgelegt für den Einzelarbeitsplatz. Das von unten sichtbare Modul misst nur ⌀ 80 × 20,5 mm, die Linse selbst 15 × 15 mm — in der fertigen Decke bleibt eine kleine weiße Scheibe. Für die Erfassung sorgt ein patentierter Multisegment-Pyrosensor.

Präsenz, nicht Bewegung

Der Unterschied ist praktisch: Ein Bewegungsmelder schaltet ab, sobald man aufhört herumzulaufen, ein Präsenzmelder hält das Licht, während man sitzt und schreibt. Das Erfassungsfeld beträgt 4 × 4 m bei radialer Bewegung (auf den Melder zu) und 6 × 6 m bei tangentialer (quer), also rund 36 m² Abdeckung im vollen 360°-Winkel. Empfohlene Montagehöhe: 2,8 m.

Lichtsteuerung, nicht nur Schalten

Der Melder misst die Raumhelligkeit im Bereich 2–1000 lx und kann Konstantlicht halten, wobei die Leuchten nur so viel beisteuern, wie am Tageslicht fehlt. Wählbar sind Voll- und Halbautomatik (Einschalten von Hand, Ausschalten automatisch — im Büro meist sparsamer) sowie Teach- und Testmodus für die Inbetriebnahme.

DALI-2, D4i und Konfiguration per Bluetooth

Dies ist die DALI-2-APC-Version: Der Melder ist von der DALI Alliance für Part 101 und Part 103 zertifiziert, zusätzlich als D4i-Eingabegerät. Praktisch heißt das, dass er von einem externen Controller adressiert und in ein bestehendes System eingebunden werden kann, statt Leuchten nur im Broadcast-Modus zu steuern. Die Buslast beträgt 4 mA, also das Äquivalent von zwei DALI-Teilnehmern — beim Auslegen der Linie einzurechnen. Eingestellt wird drahtlos über Bluetooth Mesh und App, ohne den Melder aus der Decke zu nehmen.

Technische Daten

• Steinel-Artikelnummer: 067144
• EAN: 4007841067144
• Typ: Decken-Präsenzmelder, Passiv-Infrarot (PIR)
• Erfassungswinkel: 360°
• Reichweite: 4 × 4 m radial, 6 × 6 m tangential (ca. 36 m²)
• Linse: mikropräzise, 15 × 15 mm
• Maße des sichtbaren Moduls: ⌀ 80 × 20,5 mm

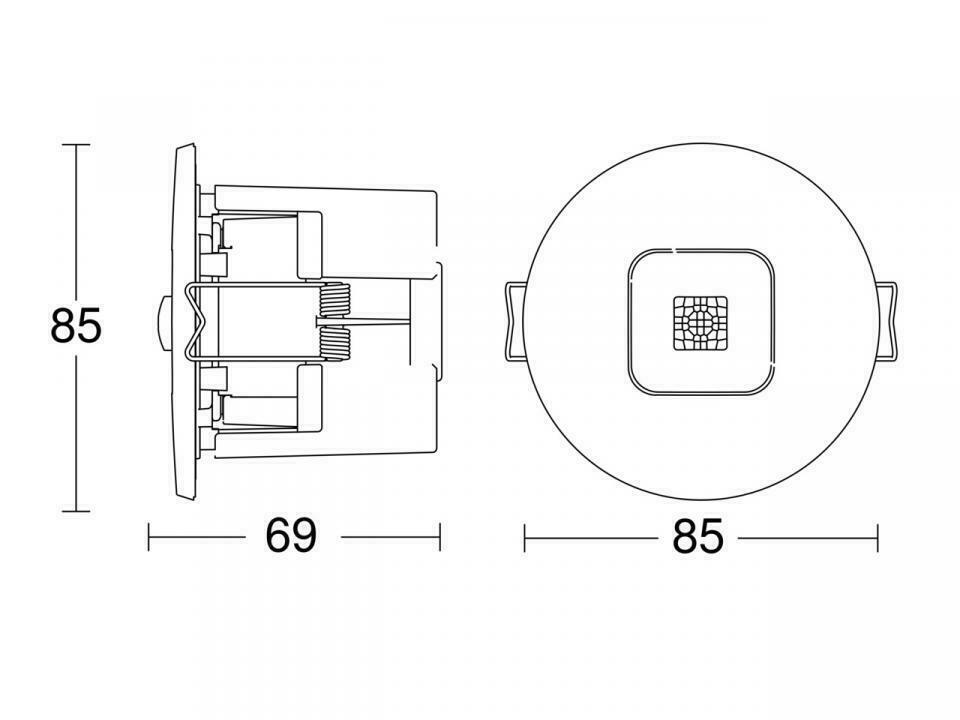

• Gesamtmaße (Einbau): ⌀ 85 × 69 mm
• Empfohlene Montagehöhe: 2,8 m
• Versorgung: 230 V
• DALI-Busstrom: 4 mA (2 DALI-Teilnehmer)
• DALI-2-Zertifizierung: Part 101 und Part 103 (DALI Alliance)
• D4i: Eingabegerät (Input Device)
• Konfiguration: Bluetooth Mesh, per App
• Helligkeitsschwelle: 2–1000 lx
• Funktionen: Lichtmessung, Konstantlichtregelung, Voll- und Halbautomatik, Teach-Modus, Testmodus
• Schutzart: IP20
• Farbe: weiß (RAL 9003)
• Herstellergarantie: 5 Jahre
