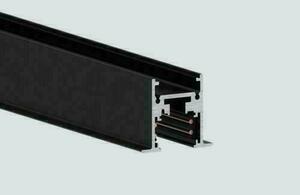

Die schwarze Stucchi EVO Stromschiene 9500-2/B-ST8-E ist ein zwei Meter langes Bauteil für den Einbau. Zwei seitliche Flansche ermöglichen die Auflage von Deckenpaneelen. Die Schiene besitzt vier Leiter und ist Teil eines Beleuchtungssystems, keine eigenständige Leuchte.
Abmessungen für die Deckenplanung

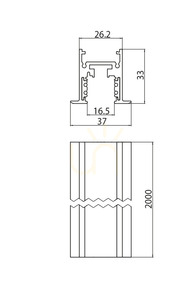

Diese Ausführung hat eine Länge von 2000 mm. Die Herstellerzeichnung zeigt eine Profilhöhe von 33 mm, eine Körperbreite von 26,2 mm und eine Gesamtbreite einschließlich der Flansche von 37 mm. Bei der Abstimmung mit der Deckenkonstruktion müssen diese Breiten unterschieden werden: Das Maß über die Flansche beschreibt nicht die Breite des Schienenkörpers allein.
Die Einbauausführung dient zur Führung einer Beleuchtungslinie innerhalb der Decke. Das gerade, längliche Profil und die schwarze sichtbare Oberfläche passen zu modernen, reduzierten Gestaltungen. Ob die Anlage im Wohnzimmer, Esszimmer, in der Küche oder im Büro eingesetzt wird, hängt allerdings vom gesamten gewählten System und den Leuchten ab, nicht allein von der Schienenfarbe.
Aufbau und EVO-Kompatibilität
Das äußere Profil besteht aus Aluminium, das isolierende Innenprofil aus PVC und die Leiter aus Kupfer. Der Hersteller nennt für die Schiene Nennwerte von 15 A / 60 V DC. Diese Angaben betreffen ein Bauteil eines Niedervoltsystems und erlauben keinen direkten Anschluss an das 230-V-Netz.

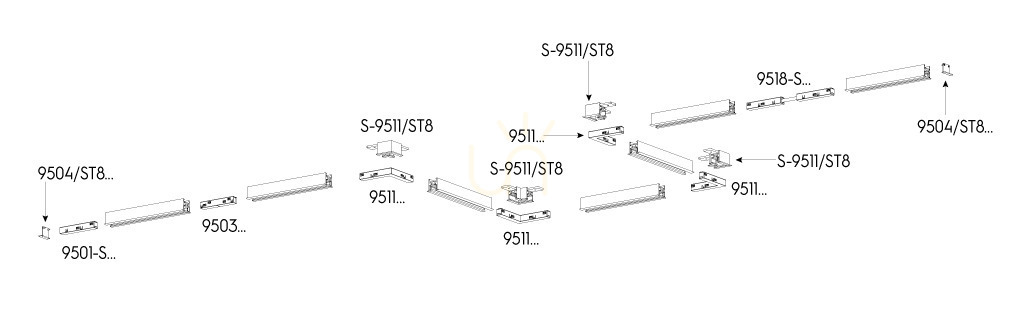

Verbinder und weitere Komponenten müssen zur EVO-Familie und zur Einbauausführung ST8-E passen. Da die seitlichen Flansche Paneele tragen, sind Montage und Belastung nach den Systemanweisungen zu beurteilen, nicht nur anhand der Abschnittslänge. Der Code 9500-2/B-ST8-E bezeichnet die schwarze 2-m-Schiene, kein vollständiges Set aller im Verbindungsschema gezeigten Teile.
