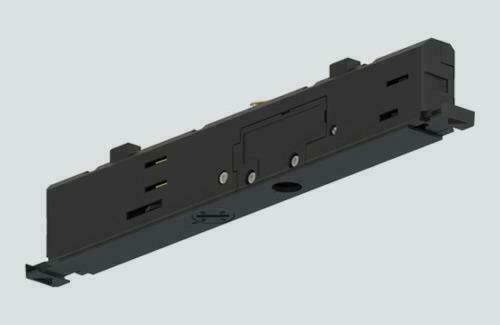

Stucchi 9999/B ist ein schwarzer Leuchtenadapter für das Stromschienensystem ONETRACK. Sein asymmetrischer Körper ist für den verdeckten Einbau ausgelegt und besitzt zwei Verriegelungslaschen sowie einen Phasenwähler. Er verbindet eine Leuchte mit der Schiene und ist keine eigenständige Leuchte.
Sechs Leiter und gezielte Phasenwahl
Der Adapter verfügt über sechs Leiter: drei Phasen, den Neutralleiter und die Leitungen für das Steuerungssystem. Über den Phasenwähler wird die Phase für die angeschlossene Leuchte festgelegt. Bei der Auswahl zählen deshalb die elektrische Anordnung und die Zuordnung zu ONETRACK, nicht allein die schwarze Farbe. Die Bezeichnung eines anderen Bauteils als dreiphasig belegt noch keine Austauschbarkeit mit diesem Adapter.
Der Hersteller nennt getrennte Bemessungswerte: 4 A bei 250 V und 1 A bei 50 V FELV, jeweils bei 50/60 Hz. Diese Angaben dürfen nicht zu einer gemeinsamen Strom- oder Spannungsangabe für sämtliche Leiter zusammengefasst werden. Beim Abgleich mit der vorgesehenen Leuchte und der Anschlussplanung sind die unterschiedlichen Stromkreise getrennt zu berücksichtigen.
Verdeckter Körper mit Verriegelung
Das Gehäuse besteht aus Polycarbonat, die Kontakte aus einer Kupferlegierung. Der Adapter wird bis zum Einrasten in die Schiene eingesetzt; zwei Verriegelungslaschen sind Teil seiner Konstruktion. Die maximale Belastung beträgt 50 N, das maximale Drehmoment 2,5 Nm. Diese Grenzwerte betreffen die mechanische Verbindung und beschreiben nicht die Leistung eines Leuchtmittels.
Abmessungen für den Einbauabgleich

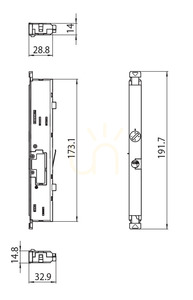

Die Herstellerzeichnung zeigt eine Gesamtlänge von 191,7 mm und eine Körperabschnittslänge von 173,1 mm. Vor der Auswahl sind Kontur und Befestigungsbereich mit der Leuchtenkonstruktion abzugleichen. Der Code 9999/B bezeichnet die schwarze Ausführung; die passende Farbe ersetzt keine Prüfung von Abmessungen und elektrischem Anschluss. Das Erscheinungsbild und die Lichtwirkung der fertigen Kombination hängen außerdem von der angeschlossenen Leuchte ab.
