Dies ist ein Element des Schienensystems CTLS (Commercial Track Light System) von Nowodvorski – ein stromführender T-Verbinder in der rechten Ausführung „2“ (Bezeichnung T-R2, Artikel 8703, Farbe Weiß). Es handelt sich nicht um eine Leuchte oder deren Zierabschluss, sondern um ein Installationsteil: Es verbindet drei Schienenabschnitte zu einem T und führt Strom sowie alle drei Stromkreise über die Verbindung.

Warum „rechts 2“

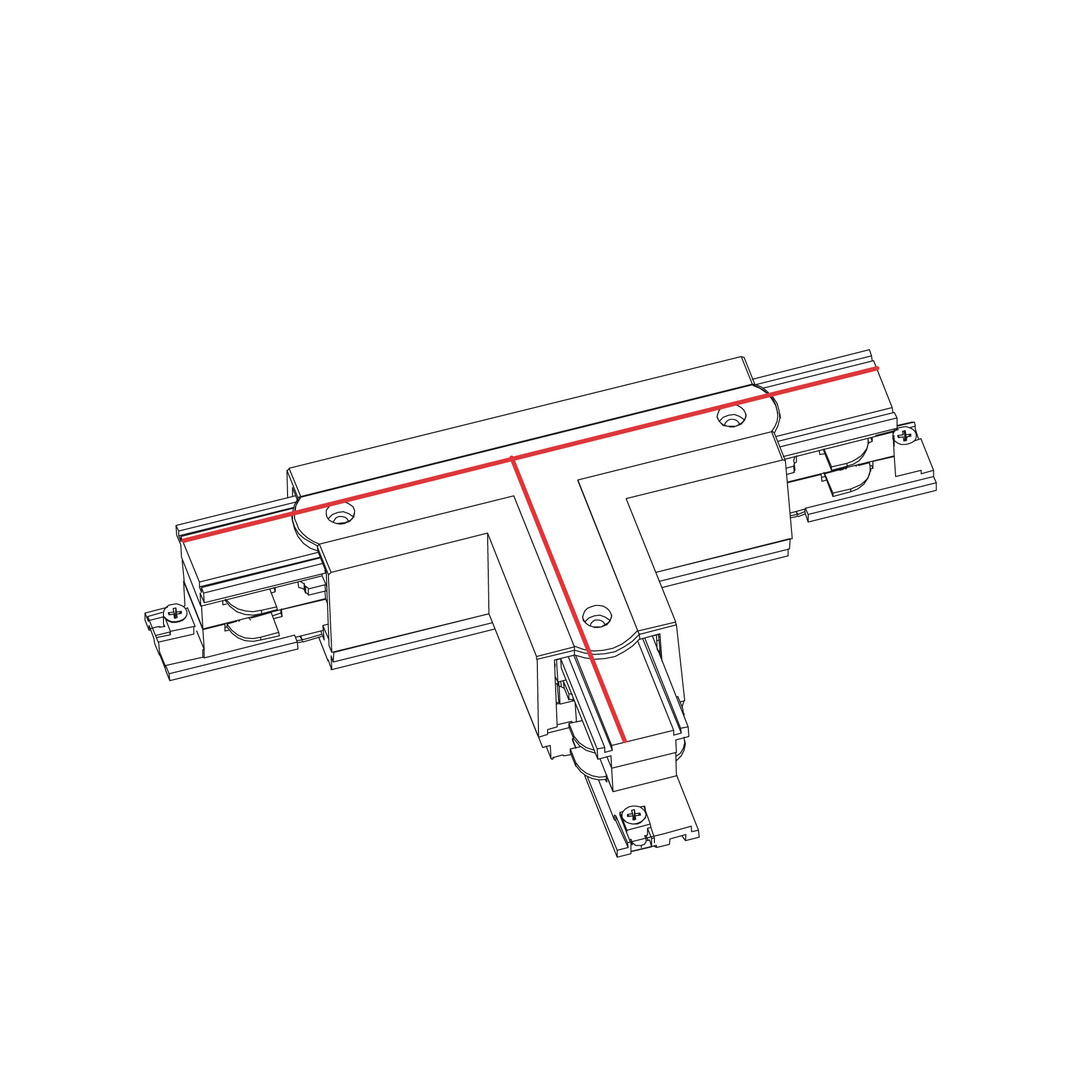

Im CTLS-System hat die Schiene eine festgelegte Polarität – der Hersteller markiert sie mit einer roten Linie auf dem Profil und verlangt, die Lage des Schutzleiterkontakts zu beachten. Genau deshalb gibt es T-Verbinder in vier Varianten: T-L1 und T-L2 (links) sowie T-R1 und T-R2 (rechts). Die Wahl ist keine Frage der Optik, sondern der Installationsgeometrie: Sie muss dazu passen, zu welcher Seite der Abzweig führt und wie die verbundenen Abschnitte ausgerichtet sind, damit Erdung und Phasenfolge auf beiden Seiten der Verbindung stimmen. Vergleichen Sie vor der Bestellung die Zeichnung Ihres Schienenlayouts mit dem Systemschema, statt sich auf den Namen zu verlassen.

Elektrische Werte

Die Verbindung überträgt eine Last bis 16 A / 3,7 kVA bei ~220–230 V, 50/60 Hz. Sie gehört zur Schutzklasse I und benötigt daher einen Schutzleiteranschluss. Die Strombahn besteht aus Kupfer, das Gehäuse aus Kunststoff in Weiß – wie die weißen CTLS-Schienenabschnitte, sodass der Verbinder an der Decke nicht auffällt. Die Schutzart IP20 bestimmt das Teil ausschließlich für trockene Innenräume.

Platz im CTLS-System

CTLS ist ein vollständiges Drei-Phasen-System: Schienen zu 1 m und 2 m, Abhängeset, Einspeiseset, Endkappen rechts und links, gerade, L-, T-, X- und Flex-Verbinder sowie eine stromlose Endkappe und ein Mini-Geradverbinder. Derselbe T-R2-Verbinder ist in Schwarz unter der Nummer 8704 erhältlich. Die Dreikreis-Schiene erlaubt es, Leuchten auf drei unabhängig schaltbare Gruppen zu verteilen – daher die Beliebtheit des Systems in Läden, Showrooms und Galerien, wo Lichtszenen mit der Ausstellung wechseln.

Technische Daten

• Herstellernummer: 8703 (weiß), schwarze Version: 8704
• Typ: stromführender T-Verbinder, rechts 2 (T-R2)
• System: CTLS, 3-Phasen-Stromschiene (Eurostandard EUTRAC)
• Belastbarkeit: 16 A, 3,7 kVA
• Anschluss: ~220–230 V, 50/60 Hz
• Schutzklasse: I (mit Schutzleiter)
• Schutzart: IP20 – für trockene Innenräume

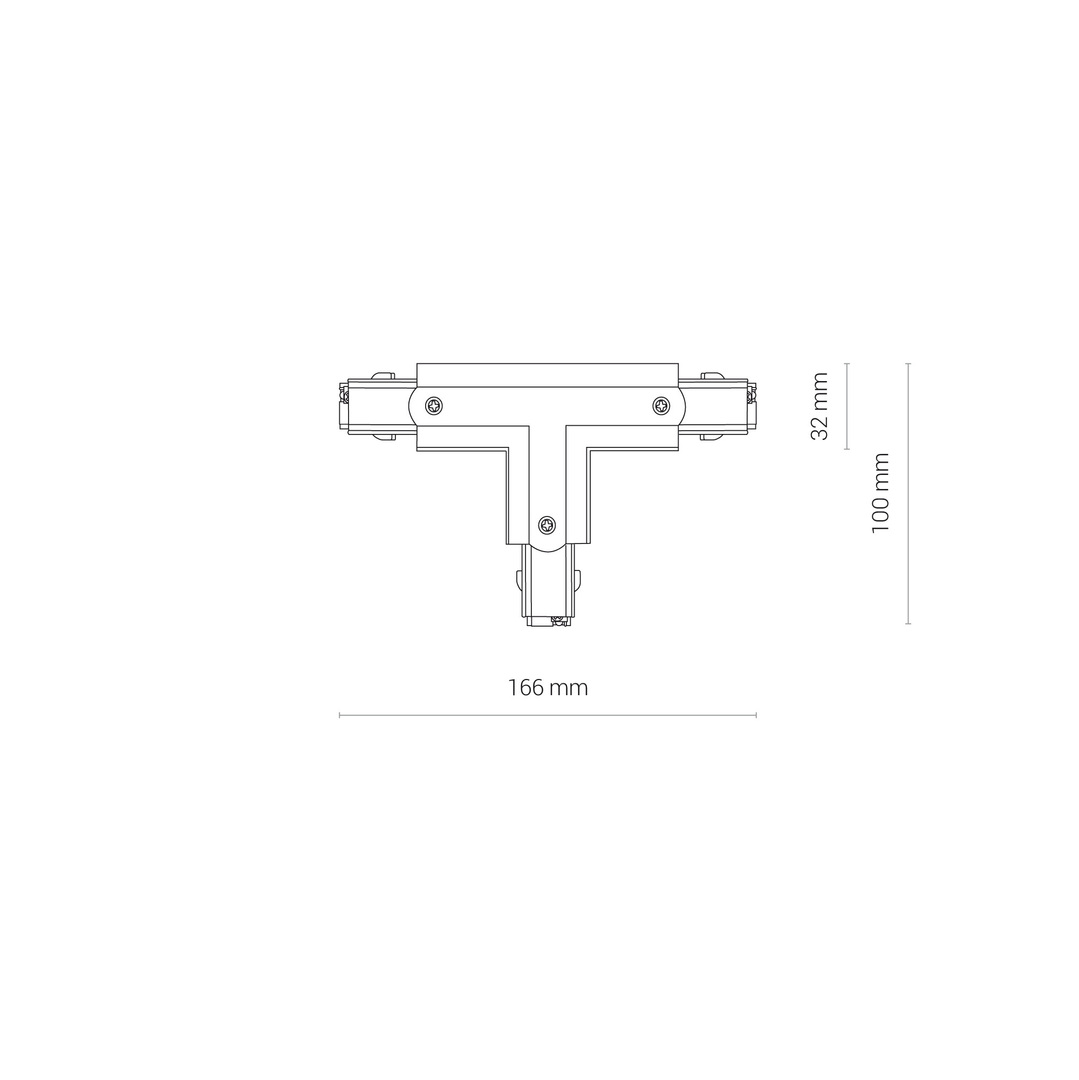

• Maße: Breite 3,2/10 cm, Länge 16,6 cm
• Materialien: Kunststoff, Kupfer
• Farbe: weiß
• Gewicht netto / brutto: 0,135 kg / 0,14 kg
• Verpackungsmaße: 13,5 × 13,5 × 3,2 cm
• Garantie: 5 Jahre
