Winkelverbinder 135° LUMINES für LED-Profile 14-3028-67

Der Winkelverbinder 135° ist ein flaches, L-förmiges Metallblech mit stumpfem Winkel, mit dem LUMINES zwei LED-Profilabschnitte in einer 135°-Ecke zusammenfasst. Die Katalognummer des Herstellers lautet 14-3028-67. Es handelt sich um ein rein mechanisches Bauteil: Es führt keinen Strom, enthält keine Elektronik und verbindet auch den LED-Streifen nicht – es sorgt allein dafür, dass zwei Profile in einer Ebene und im richtigen Winkel zusammenbleiben.

Wann genau 135° gebraucht werden

135° ist ein stumpfer Winkel: Der Verlauf ändert die Richtung um 45°, nicht um volle 90°. Solche Ecken entstehen überall dort, wo Wände und Decken abgeschrägt statt rechtwinklig ausgeführt sind – in Erkern, in achteckigen und abgeschrägten Deckenkassetten, an Dachschrägen, in hinterleuchteten Theken und Vitrinen mit gebrochener Kontur sowie bei Lichtlinien, die mit abgeschnittenen Ecken um einen Raum geführt werden. Damit sich die Ecke fugenlos schließt, müssen beide zu verbindenden Profilenden um 22,5° gegenüber dem geraden Schnitt abgeschrägt werden – zwei solche Gehrungen ergeben zusammen die vollen 135°.

Wie er funktioniert

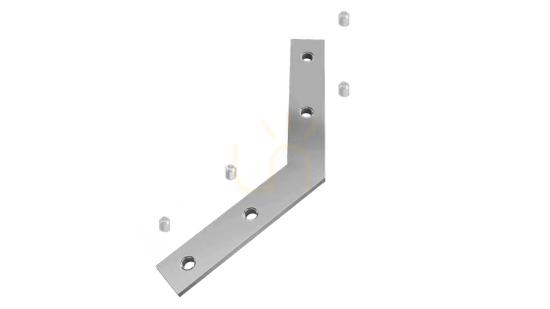

Das Blech hat sechs Bohrungen und wird von innen in den Montagekanal des Profils eingesetzt und anschließend mit Madenschrauben fixiert. Die Schenkel des Verbinders übertragen die Last vom einen auf den anderen Abschnitt, sodass die Ecke weder bei der Montage noch später auseinanderläuft, wenn das Profil bei Temperaturwechseln arbeitet. Pro Stoß wird ein Verbinder benötigt.

Womit er zusammenarbeitet

Der Hersteller nennt eine lange Liste kompatibler Profilsysteme: W, SILEDA, inSILEDA, DILEDA, inDILEDA, UNICO, DOPIO, ILEDO, INSO, CLARO, DULIO, TALIA, inTALIA, LARGO, inLARGO, MONO, ZATI, SUBLI, SORGA, TIANO, FLARO, LOGI, CONVA, TOPO, PERO, VEDA. Im LUMINES-Katalog 2026 taucht dieselbe Nummer zusätzlich in der Zubehörzeile der Profile axel, aria, alba, inFLEXA, SLIMO, FOLDO auf. Vor dem Kauf lohnt es sich zu prüfen, ob das vorhandene Profil auf dieser Liste steht – die Geometrie des Montagekanals unterscheidet sich zwischen den Familien.

Die komplette LUMINES-Verbinderfamilie

135° ist eine von sechs Varianten, die der Hersteller nach demselben Montageschema anbietet:

• Gerader Verbinder: 14-3032-02
• Winkelverbinder 90°: 14-3030-01
• Quer-Winkelverbinder 90°: 14-3038-01
• Winkelverbinder 120°: 14-3036-01
• Winkelverbinder 135°: 14-3028-67 – dieses Produkt
• Winkelverbinder 3 × 120°: 14-3028-65

Woran man beim Planen denken sollte

Der Verbinder verbindet ausschließlich Profile. Abdeckung und LED-Streifen werden unabhängig davon geführt – die Abdeckung wird für jeden Abschnitt separat zugeschnitten, der Streifen entweder in einem Stück um die Ecke geführt oder getrennt und per Leitung bzw. Steckverbinder wieder zusammengeschlossen. Der Verbinder selbst verleiht der Stoßstelle keine Schutzart; diese ergibt sich, falls gefordert, aus Abdeckung, Dichtungen und Silikon.
