Glattmantel oder Gewindemantel? Diese Frage entscheidet beim Kauf einer E27-Fassung mehr als Farbe oder Preis. Beide nehmen jedes Leuchtmittel mit Edisongewinde und 27 mm Sockeldurchmesser auf, aber nur die Fassung mit Außengewinde kann einen Lampenschirm oder ein Glas über einen Schirmring halten. Die glatte Variante sitzt dagegen unsichtbar im Leuchtenkörper. Wer eine Leuchte selbst baut oder eine alte Fassung tauscht, sollte deshalb zuerst wissen, was später an der Fassung hängen soll.
Der Mantel ist die Außenhülle der Fassung. Beim Glattmantel ist sie rundum glatt; diese Fassungen stecken in Tischleuchten, Wandleuchten oder Gehäusen, in denen ein Schirm anders befestigt ist. Beim Gewindemantel trägt die Hülle außen ein Gewinde, ganz oder nur im oberen Teil. Darauf wird der Schirmring geschraubt, oft ein zweiter darunter, und zwischen beiden sitzt der Lampenschirm fest.

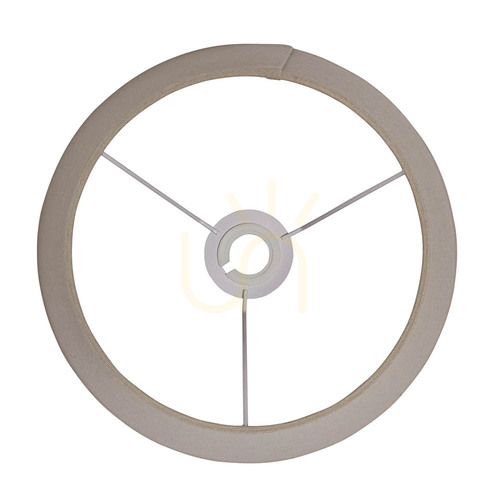

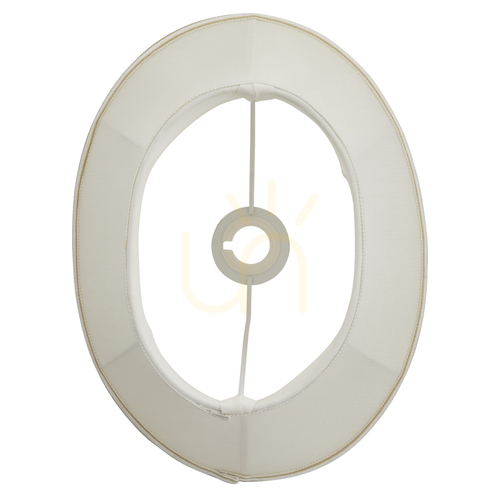

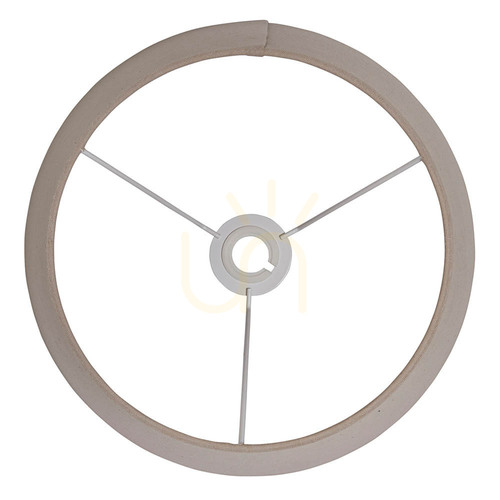

Das Außengewinde einer E27-Fassung misst inklusive Toleranzen rund 39 mm. Ein Schirmring muss genau dazu passen, sonst greift er nicht. Die Öffnung im Lampenschirm liegt bei E27 meist um 40–42 mm. Unten am Kabeleingang haben die meisten Fassungen ein Innengewinde M10x1 für den Gewindenippel – darüber wird die Fassung an Rohr, Haken oder Winkel befestigt.
| Bauform | Typischer Einsatz | Worauf achten |
|---|---|---|
| Zum Anschrauben (Sockel- oder Deckenfassung) | Keller, Abstellraum, Dachboden, Werkstatt | flacher Sockel mit Schraublöchern, kein Schirm |
| Mit Halterung oder Winkel | Wandleuchten, Spots im Eigenbau, Leuchtenarme | Befestigung über M10x1-Nippel und Mutter |
| Mit Kabel und Baldachin | Pendelleuchte über Tisch oder Kücheninsel | Zugentlastung, Kabellänge ab Decke |
| Mit Kabel und Stecker | Tischleuchte, Deko im Regal | Schalter im Kabel oder an der Fassung |
| Außenfassung IP44–IP65 | Lichterketten, überdachte Terrasse, Gartenhaus | Dichtung, UV-beständiger Kunststoff oder Silikon |
Über dem Esstisch hängt die Unterkante von Leuchtmittel oder Schirm meist 60–80 cm über der Platte. Rechnen Sie die Kabellänge deshalb von der Decke aus und lassen Sie im Baldachin etwas Reserve für die Zugentlastung.
Thermoplast ist das Standardmaterial und reicht für LED-Lampen völlig. Bakelit wirkt in Retro-Leuchten mit offener Filament-Lampe stimmig und verträgt Wärme gut. Porzellan bzw. Keramik ist die Wahl für Halogen, Wärmestrahler und geschlossene Gläser, in denen sich Hitze staut. Auf dem Fassungskörper stehen die maximale Leistung und eine Temperaturangabe wie T140 oder T210. Metallfassungen aus Messing, Aluminium oder Stahl sehen dekorativ aus, gehören aber zur Schutzklasse I und brauchen einen angeschlossenen Schutzleiter.
Eine Leuchte mit berührbaren Metallteilen muss geerdet werden: Die grün-gelbe Ader der dreiadrigen Leitung kommt an die Schutzleiterklemme der Fassung. Kunststoff- oder Bakelitfassungen in einer Leuchte aus Holz, Glas oder Stoff kommen in der Regel ohne Schutzleiter aus. Der Außenleiter gehört an den Mittelkontakt, der Neutralleiter an die Gewindehülse – so liegt am Gewinde, das man beim Lampenwechsel berühren kann, keine Spannung. Den Anschluss an die feste 230-V-Installation übernimmt eine Elektrofachkraft, und zwar nur bei ausgeschalteter Sicherung.
„E“ steht für Edisongewinde, „27“ für den Sockeldurchmesser von etwa 27 mm. Ob LED, Halogen oder Filament: Jedes Leuchtmittel mit diesem Sockel passt in eine E27-Fassung.
Die klassische Birnenform hat in Deutschland fast immer E27. Kerzen- und Tropfenlampen haben dagegen oft E14.
E27 ist das „große“ Gewinde, das in den meisten Decken-, Steh- und Tischleuchten steckt. E14 gilt im Alltag als das „kleine“ Gewinde.
Nein. Beide sind Edisongewinde, aber mit 14 bzw. 27 mm Durchmesser. Adapter von E27 auf E14 gibt es, sie verlängern jedoch das Leuchtmittel, das dann unter dem Schirm hervorschauen kann.
Das Außengewinde einer Gewindemantel-Fassung misst rund 39 mm, der Fassungskörper je nach Bauform meist etwa 35–46 mm.
E26 ist die nordamerikanische Größe und passt mechanisch meist in E27. Diese Lampen sind aber für 120 V gebaut; am 230-V-Netz gehört in die Fassung immer ein Leuchtmittel für 220–240 V.
