Das weiß lackierte LUMINES ROSET Montageprofil 10-0311-20 dient als Hilfsprofil zur Befestigung der Systeme LARGO M4 und TALIA M4 an der Wand- oder Deckenkonstruktion. Es ist ein Montagebauteil, keine eigenständige Leuchte und kein Profil zur direkten Aufnahme eines LED-Streifens.
Auf den Systemaufbau abstimmen
ROSET wird zusammen mit den Montageprofilen LARGO M4 und TALIA M4 eingesetzt. Die Herstellerunterlagen zeigen außerdem einen inLARGO-Aufbau mit LARGO M4. Für die Zusammenstellung reicht deshalb die Bezeichnung des lichtführenden Profils allein nicht aus. Auch das Montageprofil und der passende Zwischenprofilverbinder müssen berücksichtigt werden; ROSET ersetzt diese Bauteile nicht.
Als Verbindung nennt der Hersteller Montageschrauben. Hilfsprofil, Montageprofil und weitere Systemteile erscheinen in den Zeichnungen als getrennte Komponenten. Die vollständige abgebildete Konstruktion ist daher nicht mit dem Lieferumfang dieser Position gleichzusetzen.
Abmessungen und Ausführung

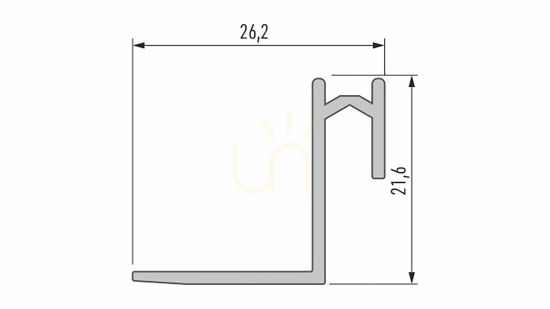

Die Artikelnummer 10-0311-20 steht für eine Länge von 2020 mm beziehungsweise 2,02 m. Der Querschnitt misst 26,2 mm in der Breite und 21,6 mm in der Höhe. Vergleichen Sie diese Maße mit dem vorgesehenen Befestigungsraum, nicht lediglich mit der Breite des LED-Streifens.

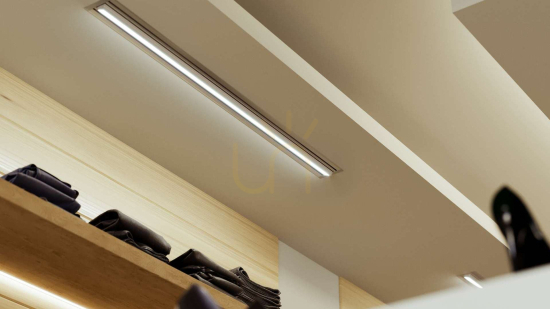

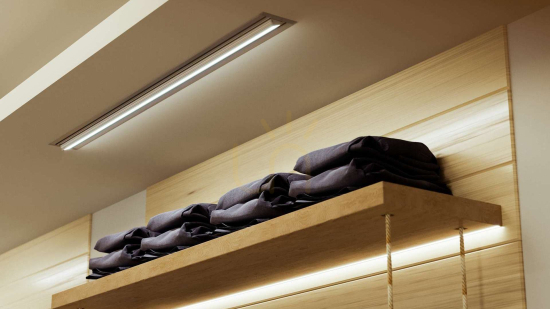

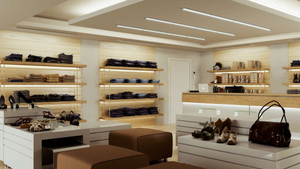

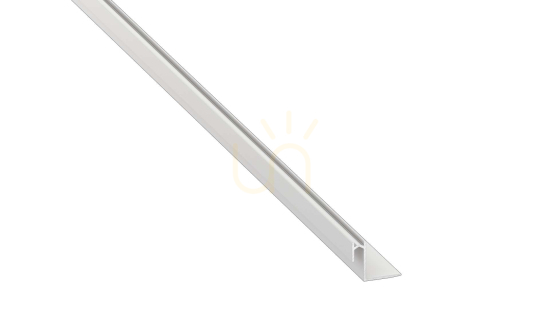

Diese Variante ist weiß lackiert in RAL 9016. Fotos fertiger Lichtlinien veranschaulichen das Gesamtsystem, nicht eine eigene Lichtquelle im ROSET Profil. Die Lichtwirkung bestimmen die übrigen ausgewählten Beleuchtungskomponenten.
