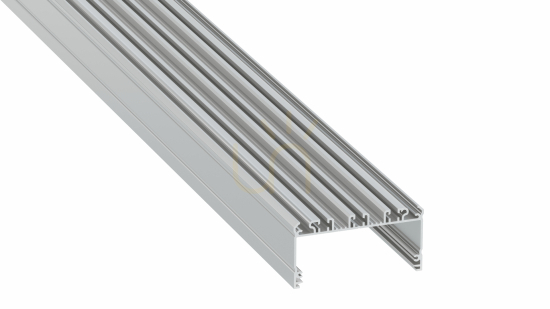

LED-Profil LUMINES Typ Largo silber eloxiert 2 m

LARGO LUMINES Aluminiumprofil ist ein Oberflächenprofil, architektonisch - für den Bau von komplexen Beleuchtungssystemen, mit der Möglichkeit, bis zu sechs LED-Streifen zu verwenden. Konzipiert für den Einsatz in gewerblichen Gebäuden und öffentlichen Einrichtungen.

Farbvarianten:
- silber eloxiertes Profil,
- weiß lackiertes Profil (RAL9016)
- schwarz lackiertes Profil (RAL9005 matt).

Montageart:
- LARGO M1/M2/M3/M4 Montageprofile,
- Schlaufen (als Pendelleuchte)

Zubehör für LARGO LUMINES Aluminiumprofil

SHADES (Schirme):
- SUPERWIDE Diffusor aus PMMA-Kunststoff - transparent, gefrostet, milchig, gefrostet milchig
- Diffusor SUPERWIDE PLEXI - milchig
Wird von oben auf das Profil gepresst.

KAPPEN:
- Aluminium, mit oder ohne Loch in 3 Farbvarianten (weiß, silber, schwarz)

MONTAGEPROFILE:
- Largo M1 Befestigungsprofil,
- Largo M2 Befestigungsprofil,
- Largo M3 Befestigungsprofil,
- Largo M4 Befestigungsprofil

WEITERES ZUBEHÖR:
- gerader Verbinder,
- 90°-Winkelverbinder,
- Kreuz-Winkel-Verbinder,
- 120°-Winkelverbinder,
- Stopfbuchse,
- leitfähige Schlingen

Profile in Abschnitten erhältlich: 1000 mm, 2020 mm, 3000 mm.
Es besteht die Möglichkeit, nach Rücksprache mit dem Servicebüro längere Abschnitte zu erwerben.

Montageanleitung für das LARGO-Profil mit SUPER WIDE-Diffusor unter Verwendung von Befestigungsschrauben.

Der endgültige Effekt der Installation des LARGO-Profils mit SUPER WIDE-Lampenschirm mit Befestigungsschrauben.

Prinzip der Montage des LARGO-Profilsystems mit SUPER WIDE-Diffusor unter Verwendung des LARGO M1-Montageprofils.

Das Endergebnis der Montage des LARGO-Profilsystems mit SUPER WIDE-Diffusor unter Verwendung des LARGO M1-Montageprofils.

Prinzip der Montage des LARGO-Profilsystems mit SUPER WIDE-Diffusor unter Verwendung des LARGO M2-Montageprofils für die Stromzufuhr.

Das Endergebnis der Montage des LARGO-Profils mit SUPER WIDE-Diffusor unter Verwendung des LARGO M2-Montageprofils, das für die Stromversorgung vorgesehen ist.

Prinzip der Montage des LARGO-Profilsystems mit Profilverbindern und dem LARGO-M1-Montageprofil.

Das Endergebnis der Montage des LARGO Profilsystems mit SUPER WIDE Diffusor und LARGO M3 Montageprofil mit Montagefedern.

Prinzip der Montage des LARGO-Profilsystems mit SUPER WIDE-Diffusor unter Verwendung des LARGO M4-Montageprofils, des LARGO-Interprofilverbinders und des ROSET-Hilfsprofils.

Schema der Montage der Elemente des Beleuchtungssystems in der Decke unter Verwendung des LARGO-Profils (1) SUPER WIDE-Diffusor, (2) LED-Streifen, (3) LARGO-Kappe mit Loch, (3a), LARGO-Kappe ohne Loch, (4) LARGO-Interprofil-Verbinder, (5) LARGO M3-Montageprofil, (6) LARGO M3-Kappe mit gerader Oberfläche, (6a) LARGO M3-Kappe mit massiver Oberfläche, (7) Befestigungsfedern.

Schema der Montage der Elemente des Beleuchtungssystems in der Decke unter Verwendung des LARGO-Profils, (1) SUPER WIDE-Diffusor, (2) LED-Streifen, (3) LARGO-Kappe mit Loch, (3a), LARGO-Kappe ohne Loch, (4) LARGO-Interprofil-Verbinder, (5) ROSET-Hilfsprofil, (6) LARGO M4-Montageprofil, (7) LARGO M4-Rohling mit gerader Ausführung, (7a) LARGO M4-Rohling mit massiver Ausführung.
