Das schwarz lackierte LUMINES TALIA M4 ist ein Montageprofil für den Aufbau eines TALIA-Deckenbeleuchtungssystems. Die Ausführung 10-0545-20 ist 2020 mm beziehungsweise 2,02 m lang. Sie ist vom eigentlichen TALIA-Lichtprofil zu unterscheiden, das in den Herstellerzeichnungen als separates Bauteil erscheint.
Einbauraum in der Deckenkonstruktion
M4 dient zur Montage des Systems in einer Aussparung zwischen Deckenplatten. Die Querschnittzeichnung nennt eine Gesamtbreite von 107,4 mm und eine Höhe von 46,7 mm. Für die Planung zählt deshalb der Platzbedarf des vollständigen Montageprofils, nicht allein die Breite der später sichtbaren Lichtlinie.
Das Montageschema zeigt die Befestigung mit ROSET-Hilfsprofilen und Schrauben. Die Anordnung sollte zusammen mit der Deckenkonstruktion geplant werden. Das einzelne M4-Profil ersetzt nicht die Auswahl der weiteren, für den jeweiligen Aufbau benötigten Systemteile.
Verbindung mit dem TALIA-Lichtprofil
In der Dokumentation wird das TALIA-Lichtprofil über einen TALIA-Zwischenprofilverbinder mit M4 verbunden. Eine weitere Zeichnung zeigt, wie sich die Winkelstellung des innenliegenden Lichtprofils verändern lässt. Gemeint ist diese Verbindung, nicht das Biegen des gesamten Montageprofils.

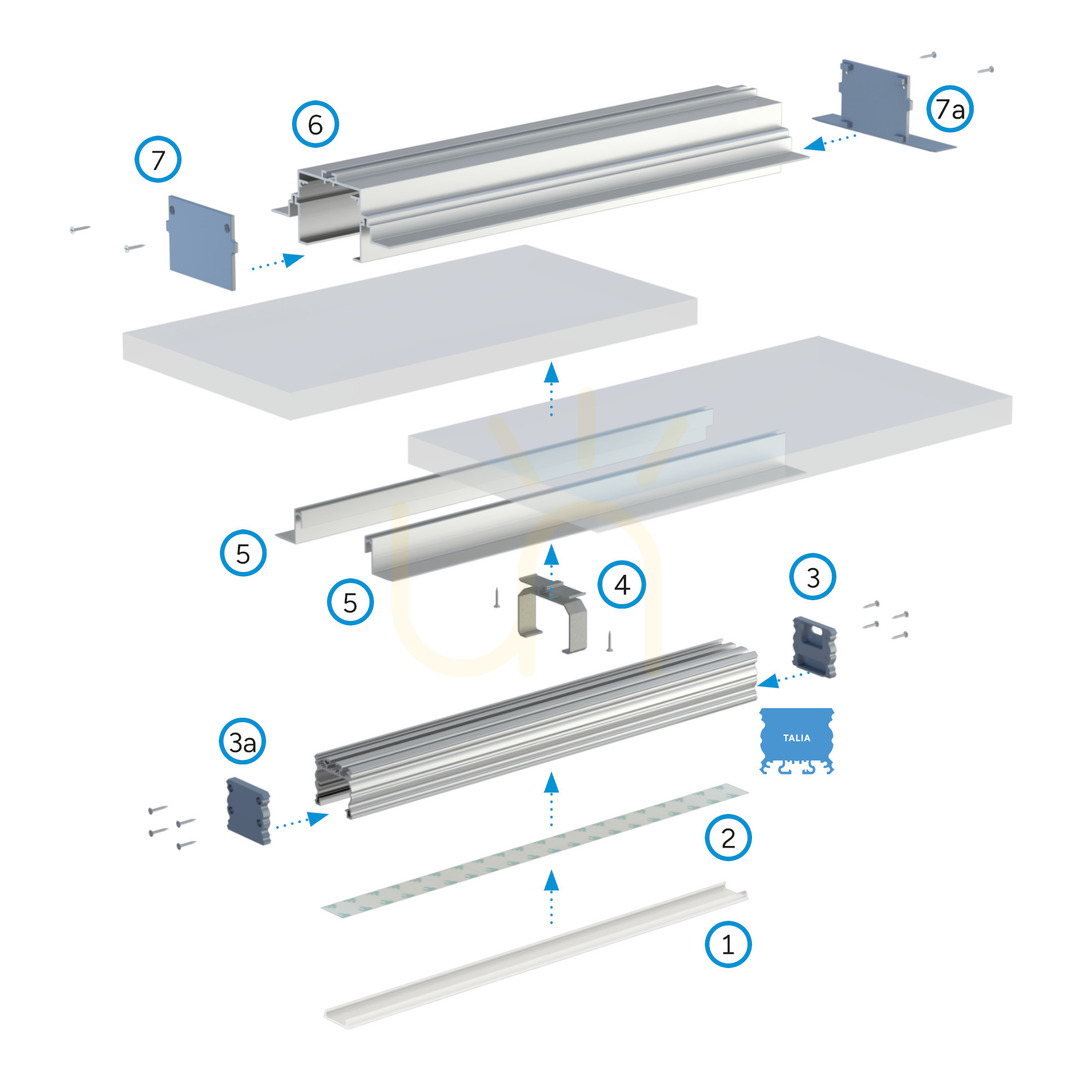

Die Explosionszeichnung enthält außerdem eine DOUBLE-Abdeckung, LED-Streifen und Endkappen. Sie erläutert den Systemaufbau, bestätigt aber nicht den Lieferumfang dieser Artikelnummer. Die dargestellten Komponenten sind bei der Zusammenstellung von dem hier angebotenen Montageprofil zu unterscheiden.
Schwarze Ausführung im linearen System
Dieser Artikel ist schwarz lackiert, nicht weiß lackiert oder silbern eloxiert. TALIA ist für den Aufbau von Haupt- und dekorativer Beleuchtung vorgesehen. Die Lichteigenschaften hängen von der fertig zusammengestellten Leuchte ab und lassen sich nicht aus dem Montageprofil allein ableiten. Entscheidend für die Bestellung sind die Ausführung M4, die Verbindung zum TALIA-System und die tatsächliche Länge von 2,02 m.
