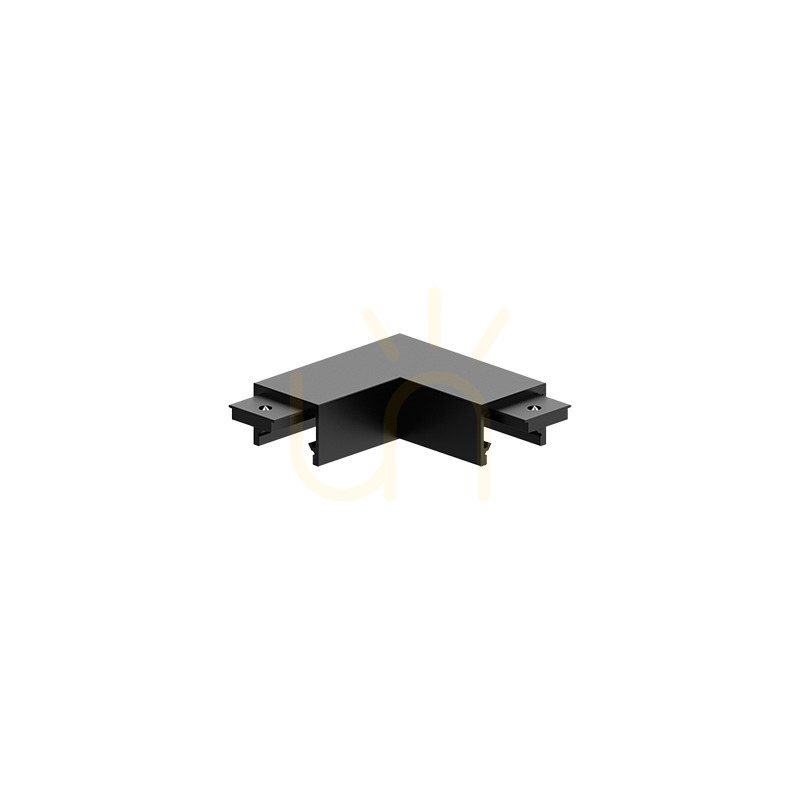

Der Zambelis 23131 ist ein horizontaler 90°-Eckverbinder für Aufputz-Magnetschienen der Familie 48V Ultra Slim Magnetic System 15mm. Das L-förmige Aluminiumteil besitzt eine sandschwarze Oberfläche. Es ändert die Schienenrichtung innerhalb einer Ebene und ist nicht für den Übergang von der Decke zur Wand bestimmt.
Auf die Schienenkennzeichnung achten
Der Hersteller nennt die Aufputzschienen 23118, 23119 und 23120 als passende Komponenten. Vergleichen Sie diese Artikelnummern, bevor Sie eine Anlage erweitern. Eine Spannung von 48 V oder ein ähnlich aussehendes Profil allein belegt keine Systemkompatibilität. Die Zambelis-Anleitung schließt den Austausch mit Zubehör vergleichbarer Fremdsysteme aus.
Der Eckverbinder ist ein Bauteil der Schiene, keine eigenständige Leuchte. Er enthält keine Lichtquelle. Laut Montageanleitung ist zusätzlich eine geeignete elektrische Eckverbindung erforderlich. Der Artikel 23131 darf deshalb nicht mit einer vollständigen stromführenden Verbindung gleichgesetzt werden.
Flache Bauform und horizontale Führung
Die technische Zeichnung zeigt Außenmaße von 4,8 × 4,8 cm und eine Höhe von 1,35 cm. Gerade Kanten ohne dekorative Details passen zu modernen, minimalistischen Schienenanordnungen. Die schwarze Ausführung wird mit schwarzen Schienen derselben Familie kombiniert; dabei ist die im Plan gezeigte horizontale Orientierung zu beachten.
Die Herstellererklärung sieht die Verwendung im Innenbereich vor. Vor der Montage die Stromversorgung abschalten und die Anleitung des gesamten Systems beachten. Bei der Zusammenstellung den horizontalen Eckverbinder 23131 vom vertikalen Eckverbinder 23132 unterscheiden.
