Verbindungsklemmen und Abzweigdosen übernehmen unterschiedliche Aufgaben an derselben Stelle: Die Klemme stellt den elektrischen Kontakt her, das Gehäuse schafft den vorgesehenen Raum und Schutz für die Verbindung. Beide Teile müssen zur Leitung und zum Einbauort passen. Eine für den Leiter geeignete Klemme macht einen offenen Anschluss noch nicht für Feuchtigkeit oder die Montage im Garten geeignet.
Vor der Auswahl sollten Leiteraufbau, Querschnitt, Außendurchmesser der Leitung und die geplante Anschlussanordnung feststehen. Dazu kommen Spannung, Belastung und Umgebungsbedingungen. Eine Verbindung unter der Decke, an einer Außenleuchte und an einem verzweigten Gartenkabel kann trotz ähnlicher Funktion jeweils andere Bauteile benötigen.
Eine Schraubklemme oder Klemmleiste verbindet Leiter in einer festgelegten Anordnung. Federklemmen halten dafür freigegebene Leiter mit ihrem jeweiligen Mechanismus; eine Hebelbetätigung kann die Bedienung erleichtern. Eine Kabelmuffe kann Anschlussraum, Kontakte und Abdichtungen kombinieren. Eine Abzweigdose nimmt Verbindungen auf und ermöglicht gegebenenfalls mehrere Leitungsrichtungen. Ob Klemmen mitgeliefert werden, ist gesondert zu prüfen.
Die Zahl der Leitungseinführungen ist nicht mit der Zahl elektrischer Pole gleichzusetzen. Durch eine Einführung kann eine mehradrige Leitung geführt werden, deren Adern im Gehäuse entsprechend verbunden werden. Drei Öffnungen verraten deshalb noch nicht den inneren Schaltungsaufbau. Anschlussbild und mechanische Angaben müssen gemeinsam zur geplanten Aufgabe passen.
| Bauteil | Aufgabe | Wichtige Auswahlmerkmale |
|---|---|---|

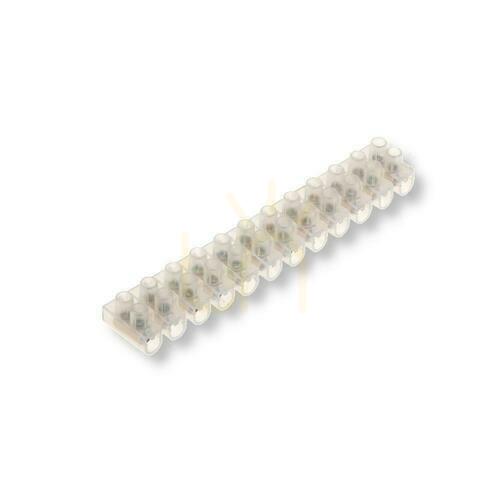

| Schraubklemme oder Klemmleiste | Leiter in einer bestimmten Polanordnung verbinden | Leiterart, Querschnitt, Strom und Anzugsvorgaben |
| Feder- oder Hebelklemme | Freigegebene Leiter mit dem vorgesehenen Klemmmechanismus halten | Massiv oder flexibel, zulässige Querschnitte und Betätigungsart |

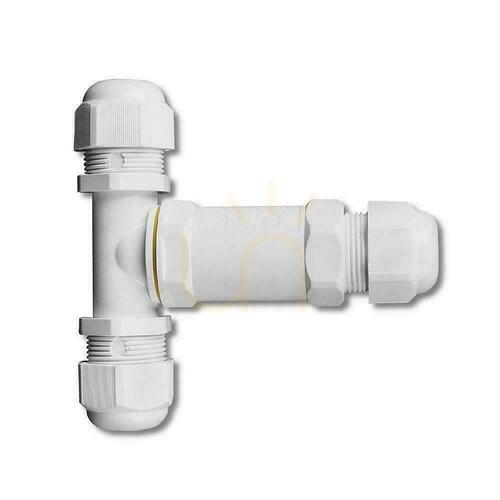

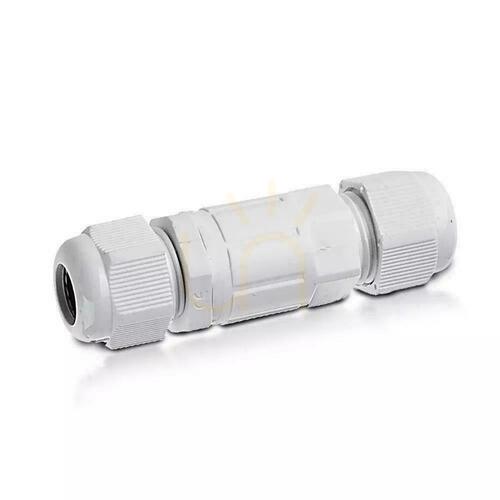

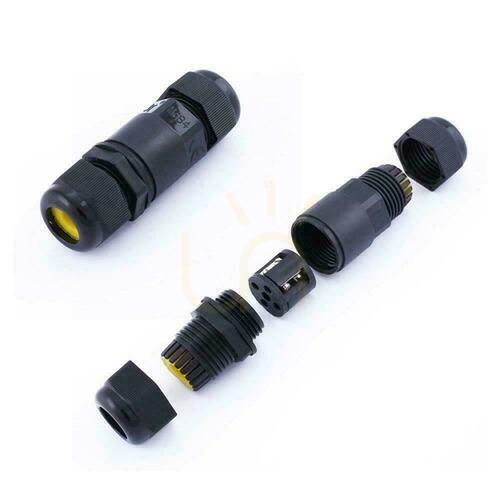

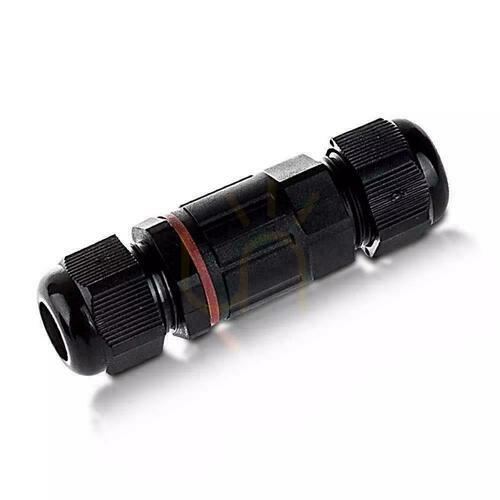

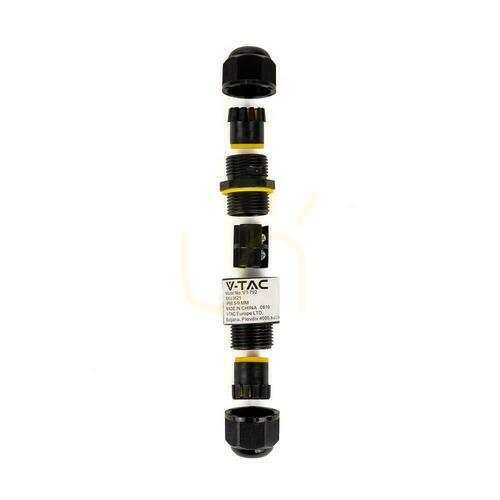

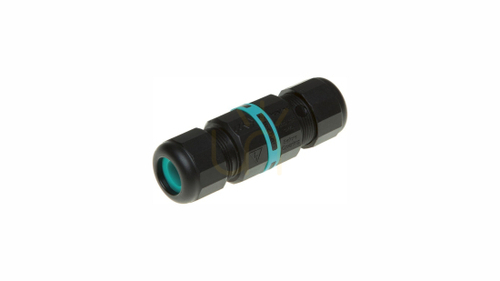

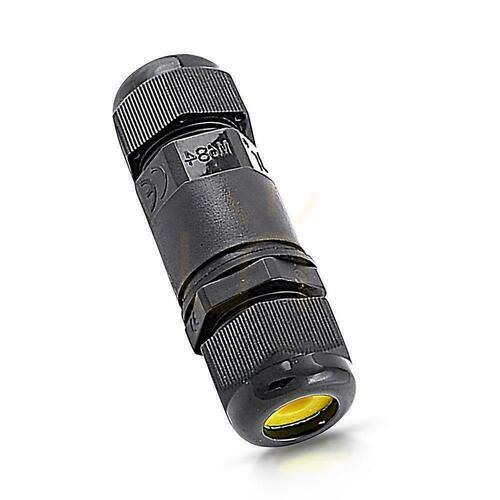

| Gerader Kabelverbinder | Eine Verbindung im Leitungsverlauf umschließen | Polzahl, Außendurchmesser und Abdichtungsbedingungen |
| Abzweigverbinder | Leitungswege in mehrere Richtungen führen | Kontaktanordnung, Anzahl der Leitungen und gemeinsame Belastung |

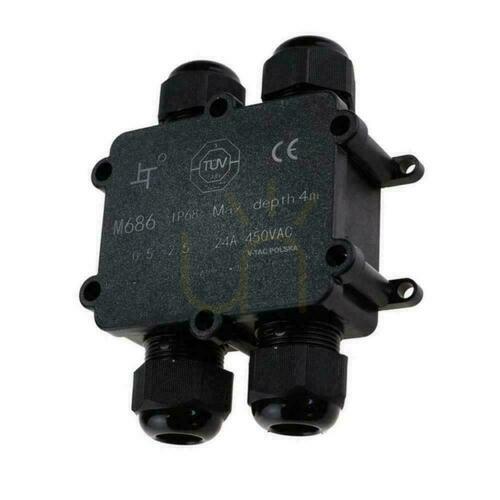

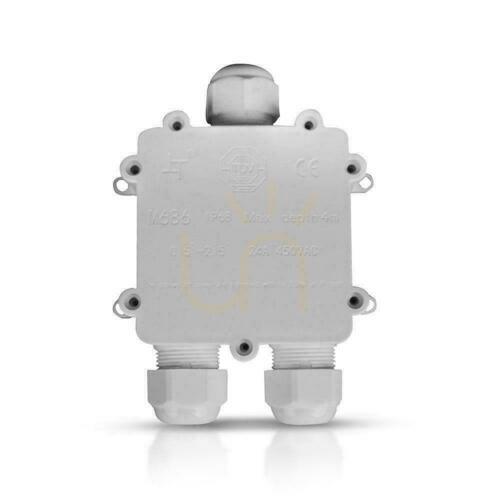

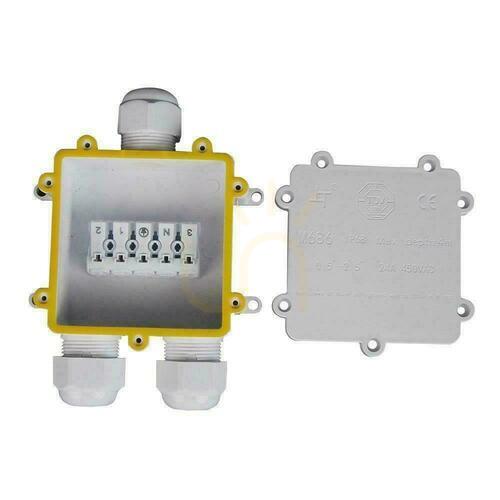

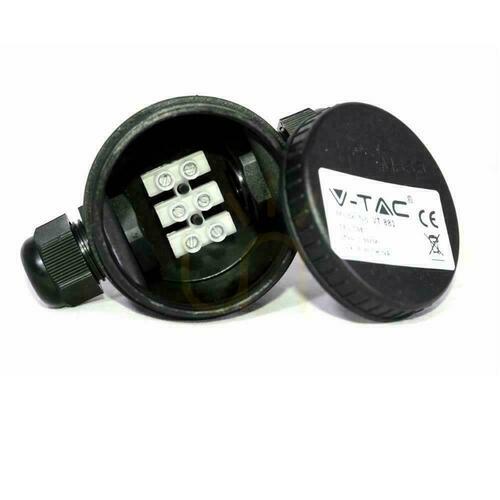

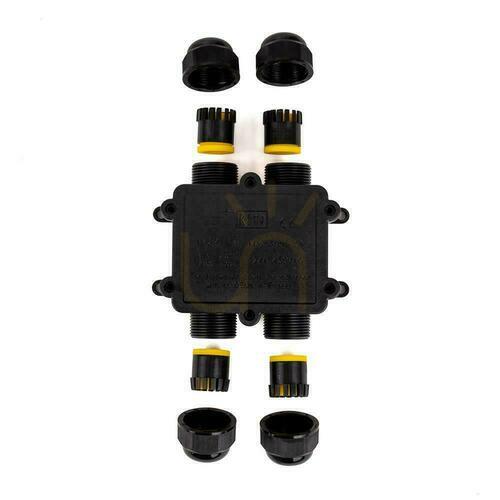

| Abzweigdose | Anschlussraum und festgelegten Gehäuseschutz bereitstellen | Nutzraum, Einführungen, Ausstattung und Umgebungsfreigabe |
Ein massiver Leiter verhält sich im Anschluss anders als ein feindrähtiger flexibler Leiter. Eine Klemme für eine Leiterart ist nicht automatisch für jede andere Konstruktion freigegeben. Prüfen Sie daher neben dem Querschnitt auch den Leiteraufbau. Eine ähnliche Dicke oder die Möglichkeit, den Leiter in die Öffnung zu stecken, ist kein Eignungsnachweis.
Bei Hebelklemmen kann die Betätigung unterschiedliche Anschlüsse erleichtern. Daraus folgt jedoch keine allgemeine Freigabe für jeden Leiter. Zulässige Bereiche können sich zwischen eindrähtigen, mehrdrähtigen und feindrähtigen Ausführungen unterscheiden. Auch die Verwendung von Aderendhülsen richtet sich nach der konkreten Klemme und den dazugehörigen Vorgaben.
Ebenso ist das Leitermaterial zu beachten. Eine Kupferfreigabe umfasst nicht automatisch Aluminium oder eine beliebige Materialkombination. Wenn ein Hersteller besondere Kombinationen erlaubt, gehören die dafür genannten Bedingungen und Hilfsmittel zur Freigabe. Ungewöhnliche oder bestehende Verbindungen unterschiedlicher Materialien sollten durch die Elektrofachkraft beurteilt werden.
Der Querschnitt bezeichnet die Fläche des leitenden Materials. Der Außendurchmesser beschreibt die komplette Leitung einschließlich ihrer Ummantelung. Für den Kontakt ist der passende Leiterquerschnitt wichtig; für Verschraubung und Dichtung zählt der Außendurchmesser. Die beiden Angaben beantworten verschiedene Fragen und können einander nicht ersetzen.
Zwei Leitungen mit gleichem Aderquerschnitt können durch einen anderen Aufbau oder Mantel deutlich unterschiedliche Außendurchmesser haben. Ein Kabelverbinder nennt deshalb gegebenenfalls einen Bereich für die Adern und einen weiteren für die abzudichtenden Leitungen. Beide Bereiche müssen passen, auch wenn Ein- und Ausgang mit unterschiedlichen Leitungstypen ausgeführt werden.
Eine zu große Dichtung kann den Mantel nicht wie vorgesehen umschließen. Eine zu enge Einführung kann dagegen eine unzulässige Verformung verursachen. Improvisierte Wicklungen oder ein beliebiges Dichtmittel sind kein Ersatz für eine passende Einführung. Verwenden Sie nur die für das Gehäuse und die Leitung vorgesehene Kombination.
Beide Prinzipien können bei richtiger Auswahl zuverlässig funktionieren. Entscheidend sind ihre Freigabe und die korrekte Ausführung. Beim Schraubanschluss spielen Leiteraufbereitung und vorgeschriebener Anzug eine Rolle. Bei Federklemmen müssen Leiterart, Querschnitt sowie Einführungs- und Entriegelungsweise zur Konstruktion passen. Eine schnelle Montage ersetzt diese Prüfung nicht.
Für Klemmleisten gibt es keinen universellen Anzugswert. Zu wenig und zu viel Kraft können unterschiedliche Probleme verursachen. Maßgeblich ist die Angabe des konkreten Herstellers. Ebenso dürfen nicht beliebig mehrere Leiter in eine Klemmstelle gelegt werden. Die zulässige Zahl und Kombination muss ausdrücklich vorgesehen sein, auch wenn die Öffnung ausreichend groß erscheint.
Ein transparentes Gehäuse kann die Sichtkontrolle unterstützen. Es ersetzt weder die Auswahlprüfung noch die erforderliche Kontrolle der fertigen Verbindung. Auch Gehäuse- oder Hebelfarben bilden über verschiedene Reihen hinweg keinen verlässlichen Stromcode. Vergleichen Sie Kennzeichnungen und Daten des tatsächlichen Bauteils.
Die IP-Kennzeichnung beschreibt den Schutz eines Gehäuses unter festgelegten Bedingungen. Die erste Ziffer betrifft feste Fremdkörper und Staub, die zweite Wasser. IP44, IP65, IP66 und IP68 stehen nicht einfach für dieselbe Prüfung in unterschiedlich kräftiger Ausführung. Die Schutzart ist mit der tatsächlichen Umgebung und der vollständig montierten Anordnung abzugleichen.
IP68 bedeutet keine unbegrenzte Eintauchtiefe und keine beliebig lange Unterwasseranwendung. Die zugehörigen Bedingungen legt der Hersteller fest. Auch eine direkte Erdverlegung folgt nicht allein aus dieser Kennzeichnung. Mechanische Beanspruchung, Materialbeständigkeit und die vorgesehene Verwendung müssen separat bestätigt sein. Strahlwasserprüfung und Eintauchbedingungen sind ebenfalls verschiedene Aspekte.
Der vorgesehene Schutz wird nur mit passenden Leitungen, Dichtungen und Verschlüssen erreicht. Unbenutzte Einführungen können geeignete Verschlussstücke benötigen. Eine beschädigte Dichtung oder ein Mantel außerhalb des zulässigen Durchmesserbereichs beeinflusst das gesamte Gehäuse. Der Aufdruck auf einer geöffneten Dose schützt die Verbindung noch nicht.
An Fassade und Gartenweg kommen Temperaturwechsel, Sonne, Verschmutzung und mechanische Einwirkungen hinzu. Ein dicht schließendes Gehäuse ist nicht automatisch UV-beständig oder für jeden Außenstandort freigegeben. Diese Eigenschaften sollten aus den Material- und Anwendungsangaben hervorgehen. Eine dunkle Gehäusefarbe ist dafür kein Nachweis.
Planen Sie, wie die Verbindung befestigt und später kontrolliert werden kann. Die Anschlussstellen sollen nicht unbeabsichtigt Kräfte aus Zug oder Bewegung übernehmen. Eine Kabelverschraubung kann eine bestimmte Dicht- und Haltefunktion erfüllen, aber nicht jede Einführung ist eine universelle Zugentlastung. Die vorgesehene Befestigung von Leitung und Gehäuse gehört zur Auswahl.
Bei einem Abzweig zu mehreren Leuchten muss die gemeinsame Anschlussstrecke passend ausgelegt sein. Mehrere Ausgangsrichtungen bedeuten nicht mehrere voneinander unabhängige Stromgrenzen ohne Rücksicht auf den Eingang. Anzahl und Anordnung der Leiter, Kontakte und Belastungen sind zusammen zu bewerten. Das gilt auch dann, wenn einzelne Leuchten nur wenig Leistung aufnehmen.
Die Außenmaße sagen nicht alles über den verfügbaren Anschlussraum aus. Dichtungen, Verschraubungen, Befestigungen und Klemmen nehmen einen Teil des Volumens ein. Der verbleibende Raum muss eine passende Anordnung der Leiter ermöglichen, ohne Anschlüsse unnötig zu verspannen. Bei mehreren Leitungen zählen auch deren Steifigkeit und die Bedingungen für ihre Führung.
Prüfen Sie den Lieferumfang. Manche Gehäuse werden leer angeboten, andere mit einer definierten Klemmleiste oder Halterung. Ein Bild der fertigen Installation kann zusätzliche Teile zeigen. Dichtung, Deckel und Zubehör müssen zur jeweiligen Dose gehören; eine ähnlich aussehende Abdeckung bestätigt nicht den Erhalt der ursprünglichen Schutzwirkung.
Wartung und Zugang sollten schon vor dem Verlegen berücksichtigt werden. Eine schraubenlose Klemme darf nicht allein wegen ihres Mechanismus als wartungsfreie Gesamtlösung betrachtet werden. Solche Eigenschaften beziehen sich auf die spezifizierte Baugruppe und deren Einbaubedingungen. Die Elektrofachkraft muss die vorgesehenen Anforderungen an die fertige Verbindung bewerten.
Nennspannung und Nennstrom geben zulässige Betriebsbedingungen des Bauteils an. Sie beschreiben weder einen Eigenverbrauch noch unmittelbar den erforderlichen Leitungsschutz. Leitung, Verlegeart und Umgebung bleiben Teil der Beurteilung. Eine schützende Dose erhöht nicht die Belastbarkeit einer darin eingebauten ungeeigneten Klemme.
In der Nähe einer Leuchte, innerhalb einer engen Abdeckung oder an einer besonnten Fläche können andere Temperaturen auftreten als im freien Raum. Der freigegebene Bereich muss die tatsächliche Anwendung abdecken. Auch Leitungsmantel und Dichtungen haben eigene Grenzen. Die Materialbezeichnung des Gehäuses beantwortet deshalb nicht jede Frage zur fertigen Kombination.
Bei einer beschädigten vorhandenen Verbindung ist außerdem die Ursache zu prüfen. Verfärbung, Risse oder unzureichender Halt können auf unterschiedliche Probleme hinweisen. Nur eine größere Klemme einzusetzen, ohne Umgebung und Leitung zu bewerten, löst die Ursache nicht automatisch. Eine fachliche Kontrolle schafft die Grundlage für eine geeignete Erneuerung.
Ein Stromschienenverbinder gehört zu einem bestimmten Leuchtensystem. Seine Geometrie und Kontaktanordnung unterscheiden sich von einer allgemeinen Verbindungsklemme. Ein Anschluss für einen LED-Streifen muss wiederum zu Kontaktbild, Breite und elektrischer Ausführung des Streifens passen. Ein dekorativer Deckenbaldachin kann Anschlüsse verdecken, ist damit aber nicht automatisch eine allgemeine Abzweigdose.
Bei Systemteilen ist die ausdrücklich vorgesehene Familie wichtig. Gleiche Maße oder ähnliche Bezeichnungen reichen für einen Austausch nicht aus. Auch eine als universell bezeichnete Klemme bleibt auf die genannten Leiterarten und Bedingungen begrenzt. Universell bedeutet nicht jede Spannung, jedes Material und jeden Einbauort.
Auswahl, Ausführung und Prüfung von Verbindungen in der festen Netzinstallation gehören zur Arbeit einer Elektrofachkraft. Dieser Überblick erleichtert den Produktvergleich, ersetzt aber weder Planung noch Montageanweisung und Messung. Er ist keine Anleitung, vorhandene Leiter allein nach ihrer Farbe zu verbinden.
Nein. Die zulässigen Leiterarten und Querschnitte sind für die jeweilige Klemme festgelegt. Manche Mechanismen sind für massive Leiter vorgesehen, andere erlauben auch geeignete flexible Ausführungen. Die geforderte Leiteraufbereitung ist ebenfalls zu beachten.
Der Kontakt muss zum Leiter passen, während Dichtung und Leitungseinführung den äußeren Mantel aufnehmen. Das sind getrennte Maße. Gleiche Aderquerschnitte können bei verschiedenen Leitungen unterschiedliche Einführungen erfordern.
Das folgt nicht allein aus IP68. Der Hersteller muss den konkreten Einsatz und die Bedingungen erlauben. Leitung, mechanischer Schutz und Montageweise sind ebenfalls zu berücksichtigen.
Nein. Es kann sich um ein leeres Gehäuse oder um eine definierte Baugruppe handeln. Prüfen Sie Ausstattung und erforderliches Zubehör. Ein Installationsfoto kann separat erhältliche Komponenten zeigen.
Nein. Einführungen sind für Leitungen vorgesehen, Pole beschreiben elektrische Verbindungen. Die Kontaktanordnung muss unabhängig von der Anzahl der Öffnungen geprüft werden.
Nur wenn die konkrete Klemme diese Zahl und Kombination ausdrücklich zulässt. Der Platz in der Öffnung genügt nicht als Nachweis. Eine ungeeignete Kombination kann Kontakt und Haltekraft beeinträchtigen.
Nicht automatisch. Wasser-, Temperatur- und UV-Beständigkeit sind unterschiedliche Merkmale. Jede benötigte Eigenschaft muss für den geplanten Standort bestätigt werden.
Nein. Eine entsprechende Eignung hängt von der spezifizierten Baugruppe und den Einbaubedingungen ab. Sie lässt sich nicht allein aus der Betätigung ableiten. Maßgeblich sind die Angaben und Anforderungen der vollständigen Verbindung.
Vergleichen Sie Leitung, Kontaktanordnung und Umgebung, bevor Sie die Größe der Dose festlegen. Ergänzende Bauteile finden Sie beim elektrischen Zubehör. Jedes Element sollte zur geplanten Beleuchtungsinstallation und zu den übrigen Komponenten passen.
