Dimmer verändern die Helligkeit geeigneter Leuchtmittel oder Leuchten. So lässt sich ein Raum zum Arbeiten heller und am Abend zurückhaltender beleuchten. Entscheidend ist dabei das Zusammenspiel der Geräte: Ein Drehdimmer für dimmbare Netzspannungsleuchtmittel erfüllt eine andere Aufgabe als ein Regler für LED-Streifen oder ein Bediengerät für eine DALI-Anlage. Die ähnliche Bedienoberfläche sagt wenig über die elektrische Funktion aus.
Prüfen Sie deshalb zuerst die Angaben zur Leuchte und ihrem Betriebsgerät. Erst danach folgen Bedienelement, Einbauform und Oberfläche. „Dimmbar“ bedeutet, dass eine vorgesehene Art der Regelung möglich ist. Es bedeutet nicht, dass jede Leuchte mit jedem Dimmer zusammenarbeitet. Eine passende Kombination soll zuverlässig einschalten und auch bei geringer Helligkeit ruhig und nachvollziehbar reagieren.
Bei austauschbaren LED-Lampen ist deren Elektronik maßgeblich. Der Sockel E27 oder GU10 beschreibt die Verbindung zur Fassung, aber keine Dimmtechnik. Bei Leuchten mit fest eingebauten LEDs bestimmt häufig der Treiber, welche Steuerung genutzt werden kann. Eine Leuchte mit eigenem Funkempfänger oder einer App kann wiederum eine dauerhafte Versorgung benötigen, während die Helligkeit intern geregelt wird.
Für LED-Streifen muss zusätzlich zwischen Konstantspannungs- und Konstantstromsystemen unterschieden werden. Ein Regler für einen Konstantspannungsstreifen ist kein beliebig einsetzbarer Ersatz für einen LED-Treiber. Betriebsspannung, Ausgangsbelastung und Kanalaufteilung müssen zur gesamten Anordnung passen. Diese Angaben bilden die Grundlage für den Vergleich.
| Beleuchtung | Wichtige Angaben | Worauf die Auswahl zielt |
|---|---|---|
| Dimmbare LED-Lampen an Netzspannung | Phasenanschnitt oder Phasenabschnitt, LED-Lastbereich und Lampenzahl | Der Dimmer muss die Elektronik und das gemeinsame Lastverhalten unterstützen. |
| Konstantspannungs-LED-Streifen | Gleichspannung, Leistungsaufnahme und erforderliche Kanäle | Netzteil, Regler und Streifen müssen elektrisch zusammenpassen. |
| Leuchten mit DALI-Betriebsgeräten | Funktion des Bediengeräts, Steuerung und Busversorgung | Es wird ein vollständiges Steuersystem benötigt, nicht nur eine passende Front. |
| Betriebsgeräte mit 0–10 V oder 1–10 V | Vorgesehene Schnittstelle und Ausschaltfunktion | Die konkreten Anforderungen der miteinander verbundenen Geräte sind abzugleichen. |
| Leuchten mit eigener Funksteuerung | Zugelassene Bedienung und Verhalten bei unterbrochener Versorgung | Die interne Elektronik muss weiterhin bestimmungsgemäß arbeiten können. |
Bei der Phasensteuerung wird der Verlauf der Netzspannung für geeignete Verbraucher verändert. Phasenanschnitt und Phasenabschnitt bezeichnen unterschiedliche Verfahren. Welches davon zulässig ist, hängt vom Leuchtmittel oder vom vorgeschalteten Betriebsgerät ab. Die Bezeichnung „LED-Dimmer“ allein ersetzt diese Prüfung nicht.
Ein älterer Dimmer für Glühlampen kann nach dem Wechsel zu LED außerhalb seines geeigneten Lastbereichs liegen. Ebenso kann seine Arbeitsweise nicht zur Elektronik der neuen Lampen passen. Vergleichen Sie deshalb die ausdrücklich für LED angegebene Belastbarkeit. Eine hohe Wattzahl für Glühlampen lässt sich nicht unverändert auf elektronische Leuchtmittel übertragen.
Universaldimmer können verschiedene Lasten erkennen oder Einstellungen für die Anpassung bieten. Trotzdem gelten die jeweiligen Einschränkungen. Eine einstellbare Mindesthelligkeit kann bei einer kompatiblen Kombination einen stabilen unteren Bereich ermöglichen. Sie macht ein nicht dimmbares Leuchtmittel jedoch nicht dimmbar. Hilfreich sind geprüfte Zuordnungen und die Hinweise der beteiligten Hersteller.

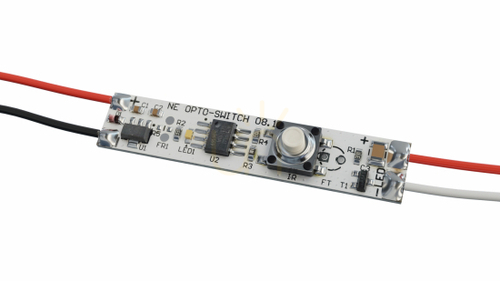

Bei verbreiteten Konstantspannungsstreifen erfolgt die Helligkeitsregelung häufig durch Pulsweitenmodulation, kurz PWM. Dabei verändert sich der zeitliche Anteil der eingeschalteten Versorgung. Der Regler arbeitet in einer auf den Streifen abgestimmten Gleichspannungsanordnung, beispielsweise mit 12 V oder 24 V DC. Er ist damit nicht automatisch für Netzspannungsleuchtmittel geeignet.
Achten Sie auf den zulässigen Strom je Ausgang und auf eine zusätzliche Gesamtgrenze des Geräts. Als einfaches Nennwertbeispiel entsprechen 48 W bei 24 V einem Strom von 2 A. Bei niedrigerer Spannung benötigt dieselbe Leistung einen höheren Strom. Eine große Leistungsangabe ohne den zugehörigen Spannungswert reicht deshalb nicht für den Vergleich zweier Regler.
Auch Kanäle und Zonen sind auseinanderzuhalten. Ein Kanal gehört zu einem Ausgang des Reglers; eine Zone ist eine gemeinsam bediente Gruppe im Raum. Einfarbige Streifen, einstellbares Weiß und RGBW-Beleuchtung stellen unterschiedliche Anforderungen. Reine Helligkeitsregelung fügt keine separate Farbtemperaturregelung hinzu.
Bei längeren Strecken gehört die Stromverteilung zur Planung. Leitungswege und Spannungsabfälle müssen unabhängig von der Bedienung geprüft werden. Ein leistungsfähigerer Wandregler behebt keinen ungeeigneten Leitungsquerschnitt. Die Anordnung muss außerdem für die vorgesehene volle Helligkeit geeignet sein, selbst wenn sie im Alltag meistens gedimmt wird.
DALI übermittelt digitale Befehle zur Lichtsteuerung. Ein Dreh- oder Tasterbediengerät kann diese Befehle auslösen, während ein passendes Betriebsgerät die Lichtleistung verändert. Die sichtbare Bedienstelle ist also nicht zwingend das Gerät, das die Leuchten unmittelbar versorgt. Prüfen Sie, welche Funktion das ausgewählte Produkt im System übernimmt.
Der DALI-Bus benötigt eine geeignete Busversorgung. Sie kann separat ausgeführt oder in einem Gerät enthalten sein. Hinzu kommen die Funktionen der Steuerung: alle Leuchten gemeinsam dimmen, Gruppen einzeln bedienen und Szenen abrufen sind unterschiedliche Anforderungen. Nicht jedes Bedienelement bietet jede dieser Möglichkeiten.
Manche Geräte empfangen DALI-Befehle und regeln ihren Ausgang anschließend per Phasenabschnitt oder einer anderen vorgesehenen Methode. Dann müssen beide Seiten stimmen: die Kommunikation mit der Steuerung und die Verträglichkeit des Ausgangs mit den angeschlossenen Verbrauchern. Die gemeinsame DALI-Bezeichnung hebt die Anforderungen an die Last nicht auf.
Für eine erste Einschätzung wird die tatsächliche elektrische Leistungsaufnahme der angeschlossenen Quellen addiert. Ein Vergleich mit der Helligkeit einer früheren Glühlampe zählt dabei nicht als Verbrauch. Acht Leuchtmittel mit jeweils 6 W ergeben zum Beispiel 48 W Nennleistung. Zusätzlich können die erlaubte Lampenzahl und die Einschaltströme der Elektronik die Auswahl begrenzen.
Die Mindestlast ist ebenso wichtig wie die Höchstlast. Liegt eine kleine LED-Gruppe unter dem vorgesehenen Bereich, kann das Licht unruhig werden oder erst bei höherer Einstellung starten. Eine größere aufgedruckte Maximalleistung ist dann nicht automatisch die Lösung. Entscheidend ist ein passender Arbeitsbereich für diese konkrete Kombination.
Beachten Sie außerdem die Einbaubedingungen. Mehrere Geräte nebeneinander, eingeschränkte Wärmeabfuhr oder eine besondere Gehäusesituation können die zulässige Belastung verändern. Maßgeblich sind die Angaben des Herstellers. Eine pauschale Leistungsreserve ersetzt weder diese Hinweise noch die Prüfung der Leuchtmittel.
Ein Drehknopf erlaubt eine vertraute Bedienung, bei der die Helligkeit ohne Blick auf ein Display verändert wird. Ein Taster kann kurze Betätigung zum Schalten und längere Betätigung zum Dimmen nutzen, wenn das System dafür ausgelegt ist. Ein Touchpanel kann mehrere Zonen oder gespeicherte Szenen zugänglich machen. Die Bedienung sollte zu den Menschen passen, die sie täglich verwenden.
Im Schlafzimmer kann ein sanfter Einschaltpegel angenehm sein. Am Arbeitsplatz ist dagegen oft eine gut vorhersehbare Helligkeit beim Einschalten gefragt. Speicherfunktion, Mindestpegel und Verhalten nach einem Stromausfall sollten deshalb gesondert geprüft werden. Diese Funktionen sind keine gemeinsame Eigenschaft aller Dimmer.
Soll eine Beleuchtung von mehreren Stellen aus bedient werden, braucht sie eine dafür vorgesehene Schaltung oder Systemsteuerung. Zwei beliebige Dimmer sind kein allgemeiner Ersatz für eine bestehende Wechselschaltung. Möglich sind je nach Gerät zusätzliche Taster, passende Nebenstellen oder eine Busanbindung. Die vorhandene Installation sollte vor der Auswahl fachkundig beurteilt werden.
Unterputzmodule benötigen nicht nur Platz für das Gehäuse. Leitungen, Verbindungen und gegebenenfalls weitere Komponenten müssen ebenfalls in die vorgesehene Dose passen. Prüfen Sie Einbautiefe, Befestigung und die Kompatibilität mit Abdeckung und Rahmen. Ein Modul für den Verteiler oder für eine Möbelkonstruktion hat andere Einbauvoraussetzungen.
Manche Geräte benötigen einen Neutralleiter am Einbauort, andere sind für eine andere Anordnung vorgesehen. Aus der alten Schalterabdeckung lässt sich das nicht ablesen. Eine Elektrofachkraft kann die Leitungssituation, die Last und die geplante Bedienung zusammen prüfen. Die eigentliche Installation und Inbetriebnahme richten sich nach der Dokumentation des Geräts.
Auch kleine Dimmer brauchen die vorgeschriebenen Bedingungen zur Wärmeabgabe. Sie dürfen nicht allein wegen ihrer Abmessungen beliebig dicht in Dämmmaterial eingebaut werden. Bei Feuchtigkeit oder Außenanwendungen ist die Eignung der gesamten Anordnung maßgeblich: Gehäuse, Einführung der Leitungen und Einbauort müssen dafür vorgesehen sein.
Ein großer angegebener Regelbereich sagt noch nicht, wie angenehm sich jede angeschlossene Lampe verhalten wird. Interessant ist, ob das Licht am unteren Ende stabil bleibt, sauber startet und gleichmäßig heller wird. Gerade im Wohnbereich fällt eine Leuchte auf, die beim Einschalten erst kurz aufblitzt oder im unteren Bereich sprunghaft reagiert.
Helligkeit und Lichtfarbe sind getrennte Eigenschaften. Normale dimmbare LEDs müssen beim Herunterregeln nicht wärmer werden. Dafür braucht das Leuchtmittel eine entsprechende Warmdimmfunktion. Eine unabhängig einstellbare Farbtemperatur verlangt wiederum geeignete Leuchten und Steuerung. Der Dimmer allein ergänzt diese Fähigkeiten nicht.
| Beobachtung oder Wunsch | Zu prüfen |
|---|---|
| Flackern bei geringer Helligkeit | Kompatibilität, Mindestlast, Dimmverfahren und zulässige Einstellung des Mindestpegels. |
| Lampen starten erst nach dem Hochregeln | Einschaltverhalten der Kombination und gegebenenfalls der vorgesehene Startpegel. |
| Ungewöhnliche Geräusche | Zusammenspiel von Leuchtmittel, Treiber und Dimmtechnik. |
| Starke Erwärmung | Belastung und Bedingungen der Wärmeabgabe im eingebauten Zustand. |
| Mehrere unabhängige Lichtgruppen | Geeignete Kanäle, Zonen oder eine passende Systemsteuerung. |
Nein. Das Leuchtmittel muss ausdrücklich für eine passende Art der Regelung vorgesehen sein. LED-Technik und Sockelbezeichnung bestätigen das nicht. Stimmen Sie die Angaben von Lampe, Betriebsgerät und Dimmer aufeinander ab.
Das hängt vom Gerät und den neuen Leuchtmitteln ab. Dimmverfahren und LED-Lastbereich müssen passen. Eine zu hohe Mindestlast oder ungeeignete Elektronik kann nach dem Wechsel zu LED Probleme verursachen.
Beide verändern unterschiedliche Abschnitte des Spannungsverlaufs. Welche Methode geeignet ist, legt die angeschlossene Lampe beziehungsweise ihr Betriebsgerät fest. Keines der Verfahren ist ohne weitere Prüfung mit jeder LED kompatibel.
Mögliche Ursachen sind eine ungeeignete Gerätekombination, eine Last außerhalb des Arbeitsbereichs oder ein zu niedrig gewählter Mindestpegel. Auch andere Teile der Installation kommen infrage. Eine fachkundige Prüfung sollte die gesamte Anordnung berücksichtigen.
Nicht unbedingt. Es kann Befehle an Betriebsgeräte senden, die ihrerseits das Licht regeln. Einige Produkte verbinden mehrere Aufgaben. Prüfen Sie deshalb die jeweilige Funktion sowie die Versorgung des Busses und der Leuchten getrennt.
Ja, wenn die Lampen kompatibel sind und die zulässige Belastung, Anzahl und Einschaltbedingungen eingehalten werden. An einem gemeinsamen Ausgang reagieren sie üblicherweise zusammen. Getrennte Gruppen benötigen eine entsprechend ausgelegte Steuerung.
Nein. Eine Warmdimmfunktion muss von der Lichtquelle unterstützt werden. Für eine unabhängig veränderbare Farbtemperatur sind ebenfalls passende Komponenten erforderlich. Ein gewöhnlicher Helligkeitsregler fügt diese Funktionen nicht hinzu.
Nein. Zusätzlich zählen unter anderem Dimmverfahren, Betriebsspannung, Lastart, Einschaltverhalten und Einbaubedingungen. Bei LED-Streifen sind auch Ausgangsstrom und Kanäle wichtig. Vergleichen Sie stets die für die konkrete Anwendung geltenden Angaben.
Wählen Sie zuerst die passende Dimmtechnik und anschließend die gewünschte Bedienung. Weitere Komponenten für die Installation finden Sie im Bereich elektrisches Zubehör.
